2.Vue d'ensemble système
Le système de gestion de l'énergie InSite est un système de surveillance qui offre une vue d'ensemble
complète des performances du système et permet la gestion de l'énergie et des actifs. Le système
se compose d'une unité de contrôle (SCU200) et de différents modules facilement connectés via un
couplage mécanique à l'unité de contrôle : module de compteur d'énergie (INS-E3, INS-E3-5*), module
d'alimentation (INS-PS-1), module M-Bus sans fil (INS-WM) et module auxiliaire et de signal intelligent
(INS-S/H). Les mesures d'entrée et les données des compteurs sont transmises via les protocoles de
communication Modbus RTU, Modbus TCP et M-Bus sans fil. Les mesures d'entrée et les informations
des capteurs de courant et des modules E/S sont transmises via un câble plat, le bus InSite. Toutes les
données collectées peuvent être affichées ou analysées via l'interface LAN avec le serveur Web intégré ou
les protocoles Modbus TCP ou SNMP et/ou via l'interface RS485, via Modbus RTU.
2.1.Unité de contrôle
Bouton WPS
* Produit à sortir : T4 2024

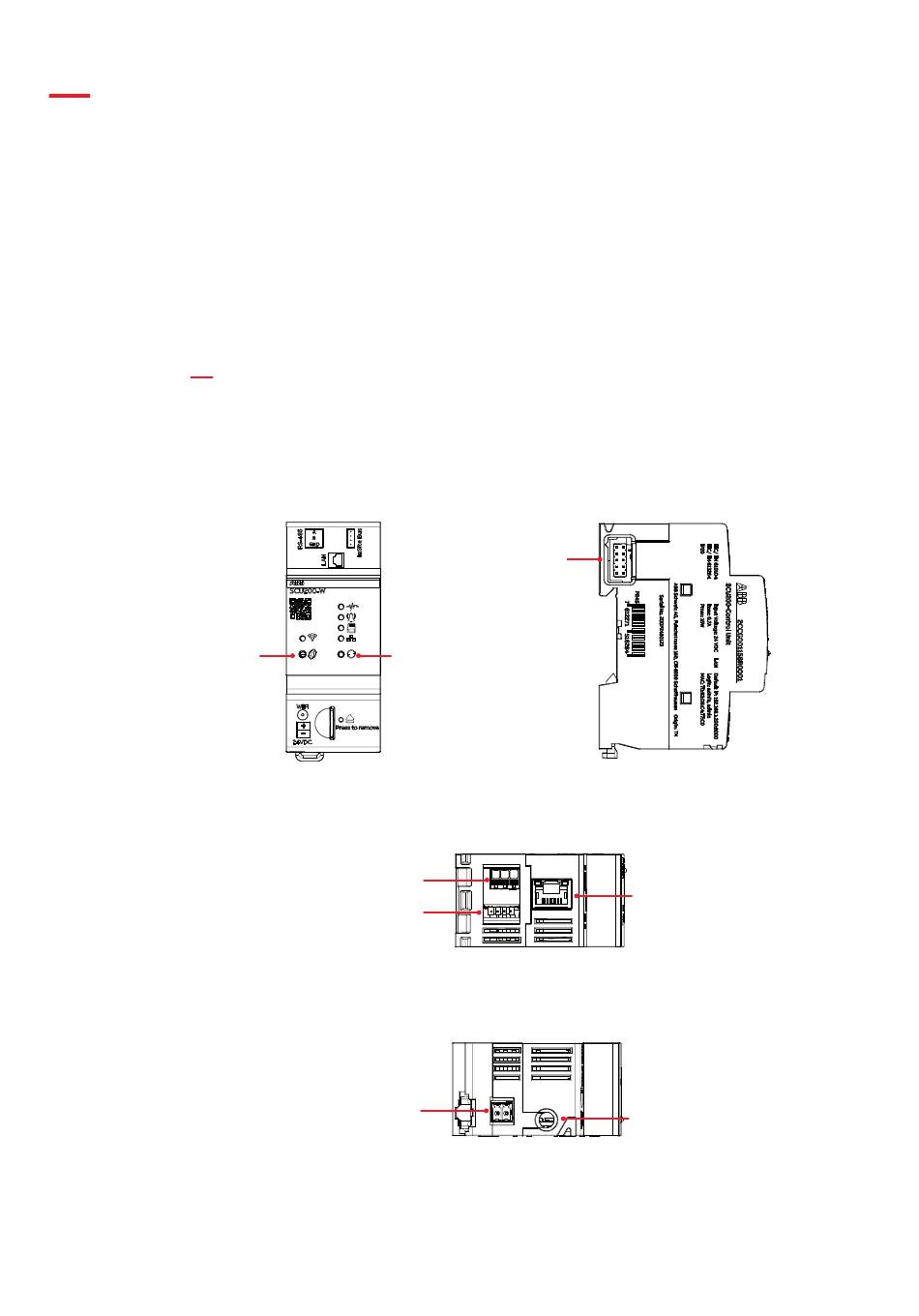

VUE DE FACE
Bouton de réinitialisation
Fente microSD
RS-485 (2 fils)
Interface bus InSite
Port de connexion à 24 VCC
SCU200 SYSTÈME DE GESTION DE L'ÉNERGIE INSITE
VUE LATÉRALE
Connecteur de bus
modulaire (entrée)
VUE DU DESSUS
VUE DU DESSOUS
Connecteur SMA
(uniquement sur SCU200-W)
Port LAN RJ45
