• MODBUS
L'unité SCU200 agit comme un routeur Modbus et non comme un serveur Modbus typique. Cela signifie
qu'il n'y a pas de carte de registre statique ou d'ID Modbus attribué à la SCU200 et que les demandes
sont relayées directement au périphérique final connecté à l'unité de contrôle. Les ID Modbus et les
adresses de registres qui sont disponibles pour l'utilisateur final correspondent à ceux disponibles sur les
dispositifs connectés à la SCU.

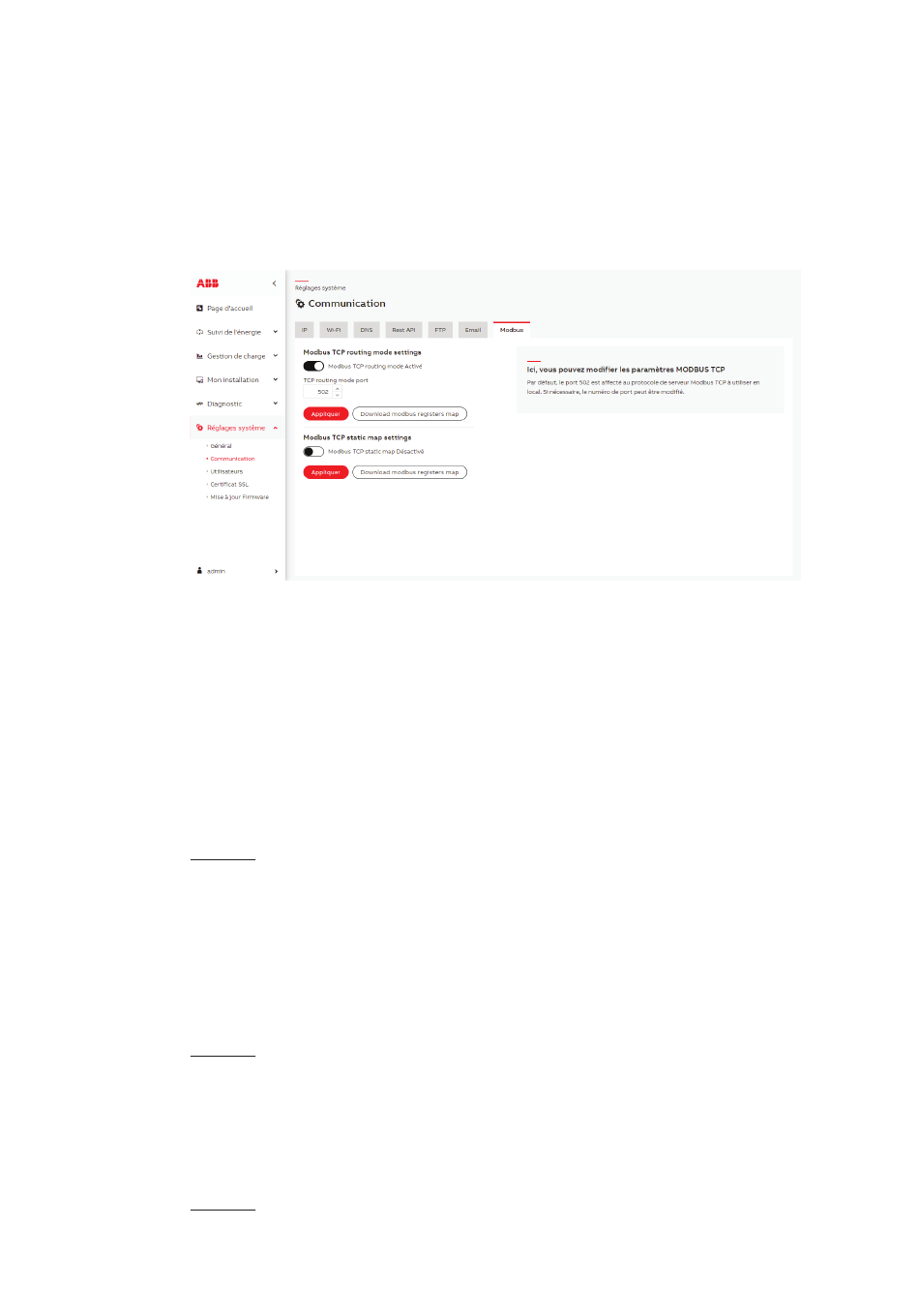

Afin de se connecter correctement au serveur Modbus, il doit être activé dans la Configuration du
système du serveur Web → Communication → Modbus en activant le commutateur « Modbus TCP
Enabled ». Le serveur est disponible à l'adresse IP et au port SCU200 définis dans « Port TCP ».
La carte des registres dynamiques pour la configuration actuelle peut être téléchargée dans
Configuration du système → Communication → Modbus → Modbus Carte des registres TCP. La liste est
un fichier Excel .xlsx contenant tous les points de données pris en charge, y compris l'ID Modbus attribué
à un dispositif d'extrémité spécifique, le nom de variable, l'adresse et la taille du registre/de la bobine,
le type de données, les informations si le point de données est accessible en écriture, la fonction utilisée
pour lire/écrire un point de données spécifique, l'intervalle d'actualisation et la section des valeurs non
valides.
Exemple 1.
Les paramètres de demande de lecture de currentTrms sur le capteur de courant (modbus ID 6) doivent
contenir :
• Modbus ID : 6
• Fonction : 3
• Adresse : 9
• Taille : 1
Demande : 06 03 00 09 00 01 55 BF
La précision des données récupérées est de deux décimales (0,01), donc la valeur 230,17V est représentée
par 23017.
Exemple 2.
Les paramètres de demande de lecture de la bobine du port 1 sur le module E/S (Modbus ID 2) doivent
contenir :
• Modbus ID : 1
• Fonction : 1
• Adresse : 0
• Taille : 1
Demande : 01 01 00 00 00 01 FD CA
Exemple 3.
Les paramètres de demande d'écriture de la valeur 1 dans la bobine du port 4 sur le module E/S (modbus
ID 4) doivent contenir :
• Modbus ID : 4
• Fonction : 5
• Adresse : 3
• Valeur : 1
Demande : 04 05 00 03 FF 00 7C 6F
Par analogie, toutes les demandes de lecture/écriture pour les bobines et les registres s'appliquent à tous
les dispositifs actuellement connectés à la SCU.
