2.5.2.INS-E3-5*

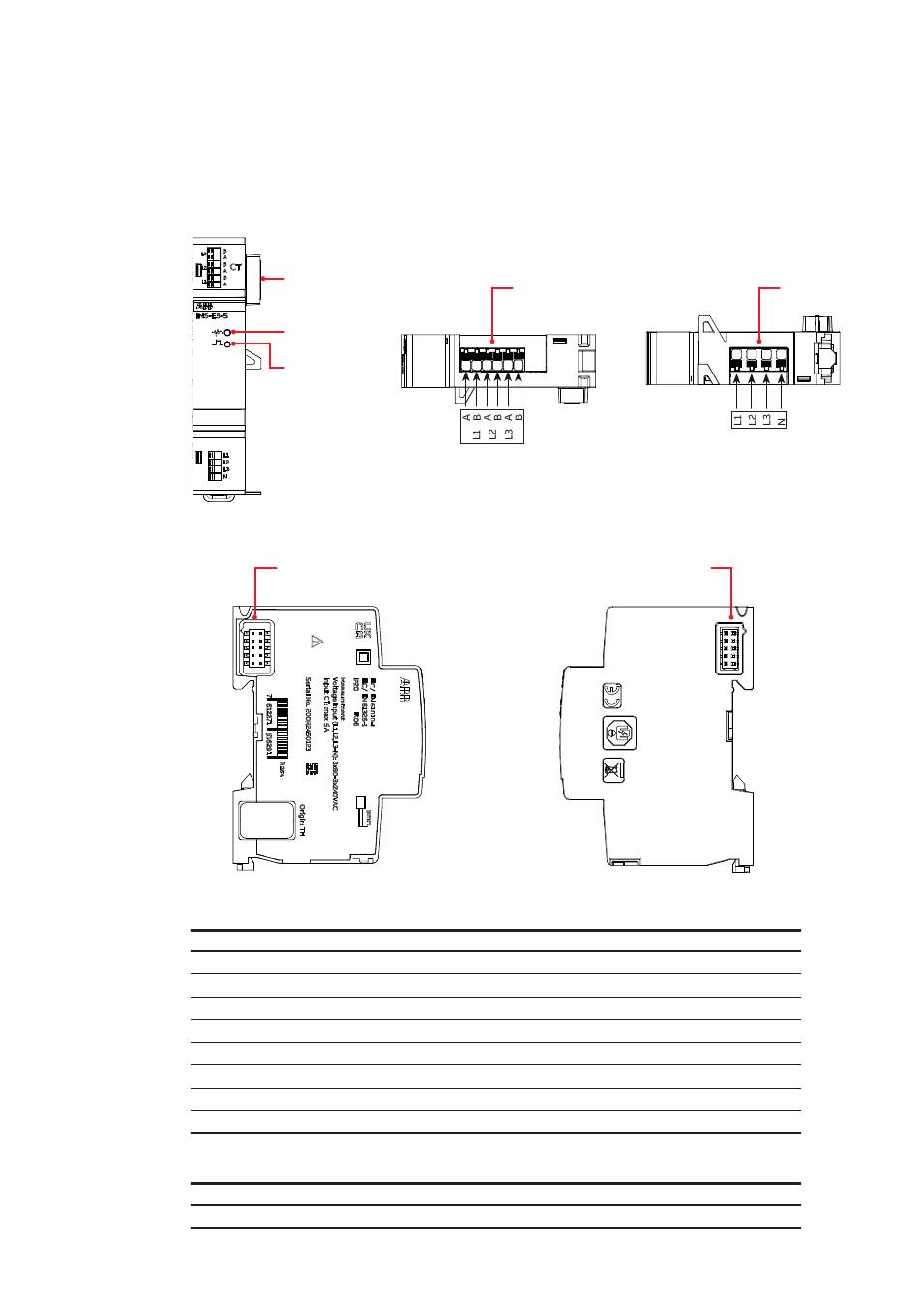

VUE DE FACE
Connecteur de bus
modulaire (sortie)
LED d'état
LED impulsions kWh
Connecteur de bus
modulaire (entrée)
• État LED
Afficheur
Vert allumé
Vert clignotant rapidement
Vert clignotant doucement
Orange clignotant rapidement
Orange clignotant doucement
Orange allumé
Rouge allumé
Rouge clignotant allumé
• LED EM
Afficheur
Vert clignotant rapidement
* Produit à sortir : T4 2024
SCU200 SYSTÈME DE GESTION DE L'ÉNERGIE INSITE
VUE DU DESSUS
Transformateurs de courant CTS
pour CT1 (L1), CT2 (L2), CT3 (L3)
VUES LATÉRALES
Connecteur de bus
modulaire (sortie)
Fonction
Le dispositif est allumé, ID Modbus attribué
Trafic de données avec SCU200
Aucun ID Modbus attribué
N/D
Mises à jour du micrologiciel en cours
Démarrage
Erreur de système ou de démarrage
Mode Bootloader
Fonction
1 kWh d'impulsion clignotante
17
VUE DU DESSOUS
Mesure de
tension
L1, L2, L3, N
