Manuels Connexes pour Ombréa 15-738041
Sommaire des Matières pour Ombréa 15-738041

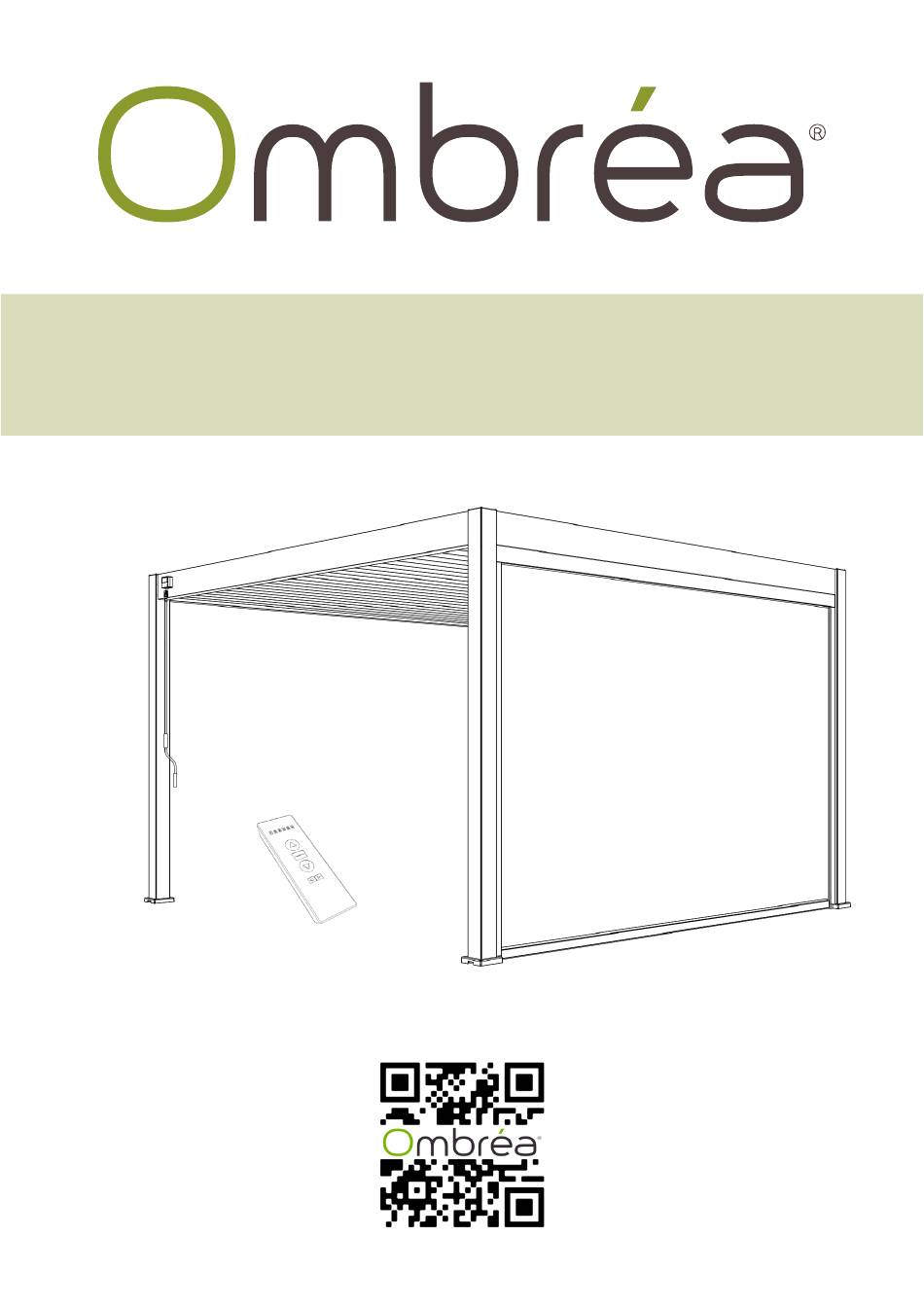

- Page 1 Store motorisé VS 3M Anthracite : 15-738041 / 3M Blanc : 15-738058 4M Anthracite : 15-738065 / 4M Blanc : 15-738072 NOTICE DE MONTAGE ALL LANGUAGES : Comintes / Chalet-Jardin | Marque Ombréa® | 10 rue Ampère | 95500 Gonesse - France | www.pergola-ombrea.com...
- Page 2 FRANÇAIS Store motorisé 3M Anthracite : 15-738041 3M Blanc : 15-738058 4M Anthracite : 15-738065 4M Blanc : 15-738072 Notice à conserver pendant toute la durée de vie du produit. Nous vous demandons de lire attentivement la notice avant de procéder au montage.
- Page 3 La garantie ne couvre pas : • L’usure normale inhérente aux produits. • La perte ou la casse de toute pièce lors du déballage ou de l’installation. • Le manque de soin raisonnable, la négligence, le vandalisme, les impacts avec des objets étrangers, l’usage de la force, le contact avec des abrasifs, l’esthétique, le démontage, la reconstruction ou relocalisation.
- Page 4 6. LISTE DES PIÈCES (SUITE) CARTON 1/1 Référence Schéma Quantité Montant gauche Barre de finition gauche Guide fermoir gauche Boulon pied Montant droit Barre de finition droite Guide fermoir droit Boulon pied Coffre...
- Page 5 6. LISTE DES PIÈCES (SUITE) Quantité Référence Schéma Vis autotaraudeuse lé allen 3mm Schéma Quantité Référence EmBout de Visseuse EW-3 Joint Waterproof télécommande guide de perçage...
- Page 6 7. CONTACT Soucieux de nous améliorer, n’hésitez pas à nous faire part de vos remarques et suggestions à l’adresse suivante : contact@pergola-ombrea.com Nous serions ravis de recevoir les belles photos de votre installation. L’équipe Ombréa vous remercie pour votre achat et vous souhaite des jours heureux sous votre pergola ! 8.
- Page 7 CABLE CABLE Placer le guide de perçage #5 sur le poteau à l’endroit indiqué sur le schéma, puis venez percer un trou de 14mm de diamètre de quoi faire passer le câble à l’intérieur du poteau.
- Page 8 Cable Cable Sur une surface plate et propre, comme indiqué sur le schéma, insérer les montants A-3 et B-3 dans le coffre C. Relever le store, puis le positionner à la verticale à 90° sur la pergola en vous aidant d’un niveau à...
- Page 9 Insérer le câble dans le trou que vous venez de percer et faite ressortir le câble par le haut du poteau.
- Page 10 Fixer le store aux poteaux, à l’aide des vis autotaraudeuses #1 en passant par les trous prévus à cet effet. Utiliser une visseuse électrique et l’embout de visseuse #3 pour effectuer cette opération.
- Page 11 Positionner les guides fermoir A-2 et B-2 comme indiqué sur le schéma, puis faire pénétrer et glisser le fermoir de la toile à l’intérieur de la rainure afin de remonter les baguettes jusqu’en haut du store en position verticale et de coincer la toile.
- Page 12 Fixer la barre de finition A-1 au dos du montant A-3 et la barre de finition B-1 au dos du montant B-3, à l’aide des boulons A-4 et B-4 dans les trous prévu à cet effet. Utiliser la clé Allen #2 pour effectuer cette opération.
- Page 13 Pour la connexion du store à votre habitation, ajouter le joint waterproof E-W3 au câble du store. Terminer le branchement en effectuant un raccordement avec un câble d’une longueur suffisante permettant d’atteindre votre domicile.
