Ombréa 15-701090 Notice De Montage

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

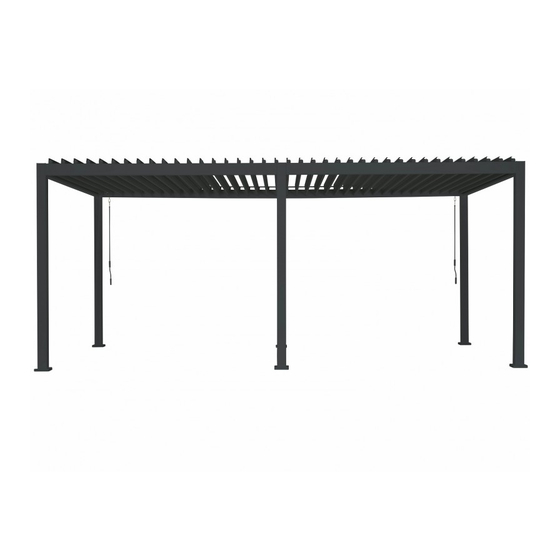

Pergola Bioclimatique Autoportante 3x6M
Pérgola Bioclimática Autoportante 3x6M / Self-supporting Bioclimatic Pergola 3x6M
Anthracite / Antracita / Anthracite : 15-701083
Blanche / Blanco / White : 15-701090
NOTICE DE MONTAGE
INSTRUCCIONES DE MONTAJE / INSTRUCTIONS MANUAL
Comintes / Chalet-Jardin | Marque Ombréa® | 10 rue Ampère | 95500 Gonesse - France | www.pergola-ombrea.com

Publicité

loading

Manuels Connexes pour Ombréa 15-701090

Sommaire des Matières pour Ombréa 15-701090

  • Page 1 Pergola Bioclimatique Autoportante 3x6M Pérgola Bioclimática Autoportante 3x6M / Self-supporting Bioclimatic Pergola 3x6M Anthracite / Antracita / Anthracite : 15-701083 Blanche / Blanco / White : 15-701090 NOTICE DE MONTAGE INSTRUCCIONES DE MONTAJE / INSTRUCTIONS MANUAL Comintes / Chalet-Jardin | Marque Ombréa® | 10 rue Ampère | 95500 Gonesse - France | www.pergola-ombrea.com...
  • Page 2 FRANÇAIS Pergola Bioclimatique Autoportante 3x6M Anthracite : 15-701083 / Blanche : 15-701090 Notice à conserver pendant toute la durée de vie du produit. Nous vous demandons de lire précisément la notice avant de procéder au montage. L’utilisateur sera responsable des dommages ou blessures causés par une utilisation non conforme.
  • Page 3 La pergola doit être montée sur une fondation adéquate stable et nivelée, il est recommandé de l’installer sur une dalle en béton ou sur des plots en béton au niveau de chaque poteau. Nous vous demandons d’ancrer correctement la pergola au sol à l’aide des pièces W. Si vous souhaitez positionner votre pergola près de votre maison ou d’un bâtiment, nous vous demandons de vérifier la présence de gouttières pour l’écoulement des eaux.
  • Page 4 5. LISTE DES PIÈCES PAR CARTON Avant de procéder au montage de votre pergola bioclimatique, il est nécessaire de vérifier que toutes les pièces soient présentes et ne soient pas endommagées. Toute pièce manquante doit être signalée dans un délai de 30 jours suivant l’achat. Vous pouvez passer par votre revendeur ou faire la demande directement sur notre site sav.
  • Page 5 CARTON 2/4 (CADRE SUPÉRIEUR ET QUINCALLERIE) Référence Schéma Quantité Référence Schéma Quantité Référence Schéma Quantité M8x80 ST5.65x45...
  • Page 6 CARTON 3/5 (LAMES) Référence Schéma Quantité CARTON 4/5 (LAMES) Référence Schéma Quantité CARTON 5/5 (LAMES) Référence Schéma Quantité 6. MATÉRIEL (NON FOURNI) NÉCESSAIRE POUR LE MONTAGE • Gants • Cutter • Maillet • Casques de sécurité • Mètre • Visseuse électrique •...
  • Page 7 7. PLAN DE MONTAGE (dimensions en mm)
  • Page 8 8. ÉTAPES DE MONTAGE Glisser les caches I sur les 4 poteaux puis positionner les platines J sous les 4 poteaux également. Afin de ne pas abîmer la peinture, nous vous recommandons de les assembler sur une table ou sur une surface plate et propre.
  • Page 9 Répéter la même opération pour les deux poteaux A1. Assembler les deux poutres latérales en commençant par B et B1, puis B2 et B3 comme le montrent les schémas ci-dessous.
  • Page 11 Desserrer les plaques métalliques aux extrémités des poutres B1 et B (ne pas les dévisser complètement). Insérer les poutres B1 et B dans les poteaux A et A1 simultanément des 3 côtés. Les plaques métalliques doivent coulisser dans les rainures des poteaux. Resserer les plaques métalliques à...
  • Page 13 Répéter la même opération pour les poutres C.
  • Page 15 Fixer les pièces V sur leurs axes, puis ajouter les manivelles H.
  • Page 16 Assembler les deux premières lames. Visser la pièce L d’un côté et une pièce K de l’autre côté.
  • Page 17 Fixer la première lame à la pergola sur la seconde position en commençant du côté manivelle de la poutre B. Insérer le bras dans son logement, la lame en position verticale, le bras doit être replié et rentrer complètement dans le trou prévu à cet effet.
  • Page 18 Fixer le bras à l’aide de la vis et de l’écrou qui ont été retirés à l’étape précédente.
  • Page 19 S’assurer du bon fonctionnement de la lame en la positionnant à la verticale et à l’horizontale à l’aide de la manivelle H.
  • Page 20 Fixer la seconde lame à la pergola sur la première position du côté manivelle de la poutre B1. Répéter la même opération que précédemment.
  • Page 23 Assembler les autres lames sur une surface plate et propre afin de ne pas abîmer la peinture. Commencer par visser légèrement puis resserer une fois que toutes les vis sont positionnées.
  • Page 24 Fixer la troisième lame à la première position sur la poutre B puis la positionner manuellement à l’horizontale. Positionner également l’autre lame à l’horizontale à l’aide de la manivelle H. Vérifier la bonne étanchéité entre les 2 lames. Elles doivent naturellement s’emboîter.
  • Page 26 Fixer les 2 lames du milieu, les visser à l’aide des pièces P et M comme cela est indiqué dans le schéma précédent. Vérifier la bonne étanchéité entre les 2 lames. Elles doivent naturellement s’emboîter. Si tout est conforme, fixer l’ensemble des lames.
  • Page 27 Installation des lames Etape 1 : Positionner la 2 lame de la poutre B et B3 à la verticale à l’aide de la manivelle H. Etape 2 : Prendre une pièce G et des goupilles S. Etape 3 : Positionner la 1 lame de la poutre B et B3 à...
  • Page 29 Fixer la pièce N sur chaque angle de la pergola. Fixer les pieds de la pergola au sol à l’aide des pièces W sur une fondation adéquate, stable et nivelée, de préférence en béton. Fixer la pièce N1 sur les poteaux du milieu.
  • Page 30 9. QUESTIONS TECHNIQUES Pour toute question technique sur nos pergolas bioclimatiques, n’hésitez pas à vous rapprocher de votre revendeur ou de consulter notre FAQ sur notre site internet : www.pergola-ombrea.com Nous mettons également à disposition nos notices et des vidéos de montage à l’adresse www.pergola-ombrea.com/fr/notices 10.
  • Page 31 ESPAÑOL Pérgola Bioclimática Autoportante 3x6M Antracita : 15-701083 / Blanca : 15-701090 Le aconsejamos conservar estas instrucciones para consultas futuras. Le rogamos leer atentamente estas instrucciones antes de empezar el montaje. El cliente será responsable de cualquier daño o lesión ocasionada por un uso inadecuado del producto.
  • Page 32 La pérgola debe montarse sobre una superficie estable y nivelada, se recomienda instalarla sobre una losa de hormigón o soportes de hormigón al nivel de cada poste. Le pedimos que ancle correctamente la pérgola al suelo utilizando las piezas W. Si desea colocar su pérgola cerca de su casa o edificio, le pedimos que verifique la presenciade canales de desagüe.
  • Page 33 5. LISTA DE PIEZAS POR BULTOS Antes de proceder al montaje de su pérgola bioclimática, revise que todas las piezas están incluidas y no dañadas. Cualquier pieza faltante debe informarse dentro de los 30 días posteriores a la compra. Puede reclamar a través de su distribuidor o enviar una solicitud directamente en nuestra página web sav.comintes.com.
  • Page 34 BULTOS 2/4 (CUADRO SUPERIOR Y TORNILLERÍA) Referencias Representación Cantidad Representación Cantidad Representación Cantidad Referencias Referencias M8x80 ST5.65x45...
  • Page 35 BULTOS 3/5 (LAMAS) Referencias Representación Cantidad BULTOS 4/5 (LAMAS) Referencias Representación Cantidad BULTOS 5/5 (LAMAS) Referencias Representación Cantidad 6. HERRAMIENTAS NECESARIAS PARA EL MONTAJE (NO INCLUIDAS) • Guantes • Cúter • Mazo • Cascos de seguridad • Metro • Destornillador eléctrico •...
  • Page 36 7. PLAN DEL MONTAJE (dimensiones en mm)
  • Page 37 8. PASOS Deslice las cubiertas I en los 4 postes y luego coloque las placas J debajo de los 4 postes también. Para no dañar la pintura, le recomendamos que las monte sobre una mesa o sobre una superficie plana y limpia. Asegure los tornillos O con un destornillador.
  • Page 38 Repita la misma operación para los dos postes A1. Ensamble los dos vigas laterales comenzando por B y B1, luego B2 y B3 como se muestra en los diagramas siguientes.
  • Page 40 Afloje las placas metálicas de los extremos de los vigas B1 y B (no las desenrosque completamente). Inserte las vigas B1 y B en las columnas A y A1 simultáneamente en los 3 lados. Las placas metálicas deben deslizarse en las ranuras de los postes. Apriete las placas de metal con la herramienta Y.
  • Page 42 Repita la misma operación para las vigas C.
  • Page 44 Fije las piezas V a sus ejes luego, agregue las manivelas H.
  • Page 45 Ensamble las 2 primeras lamas. Atornille la parte L en un lado y la parte K en el otro lado.
  • Page 46 Fije la primera lama a la pérgola en la segunda posición comenzando desde el lado de la manivela de la viga b. Inserte el brazo en su alojamiento, la lama en posición vertical, el brazo debe estar doblado y encajar completamente en el orificio previsto a tal efecto.
  • Page 47 Fije el brazo utilizando el tornillo y la tuerca que se retiraron en el página anterior.
  • Page 48 Asegúrese de que la lama funcione correctamente colocándola vertical y horizontalmente en utilizando la manivela H.
  • Page 49 Fije el segundo lama a la pérgola en la primera posición del lado de la manivela de la viga B1. Repite la misma operación que antes.
  • Page 52 Monte las otras lamas sobre una superficie limpia y plana para no estropear la pintura. Comience atornillando ligeramente y luego vuelva a apretar una vez que todos los tornillos estén en su lugar.
  • Page 53 Coloque la tercera lama en la primera posición de la viga B luego colóquela manualmente en posición horizontal. También coloque la segunda lama horizontalmente usando la manivela H. Compruebe que las 2 lamas estén bien selladas. Naturalmente, deberían encajar juntos.
  • Page 55 Fije las 2 lamas centrales, atornillándolas con las piezas P y M como se indica en el esquema anterior. Compruebe que hay un buen sellado entre las dos lamas. Compruebe que las 2 lamas estén bien selladas. Naturalmente, deberían encajar juntos. Si todo está...
  • Page 56 Ensamblar las lamas juntas Etapa 1 : Coloque la segunda hoja del viga B y B3 verticalmente usando la manivela H. Etapa 2 : Coger la pieza G y pasadores S. Etapa 3 : Coloque la 1ª lama verticalmente, coloque la pieza G (ver diagrama en la página siguiente) e inserte los pasadores S para sujetar las cuchillas.
  • Page 58 Fije la pieza N en cada ángulo de la pérgola. Ancle los 4 pies de la pérgola sobre una base adecuada, estable y nivelada, preferiblemente en hormigón. Fije la pieza N1 a los postes centrales.
  • Page 59 9. PREGUNTAS TECNICAS Para cualquier duda técnica sobre nuestras pérgolas bioclimáticas, no lo dude póngase en contacto con su distribuidor o consulte nuestra página de preguntas frecuentes en nuestro sitio web: www.pergola-ombrea.com/es 10. ACCESORIOS Esta pérgola bioclimática 3x6 es compatible con los siguientes accesorios Ombréa®: ESTOR LATERAL 3M OMBRÉA®...
  • Page 60 ANGLAIS Self-supporting Bioclimatic Pergola 3x6M Anthracite : 15-701083 / White : 15-701090 These instructions have to be saved during the entire product life cycle. We advise you to read these very carefully before proceeding to the assembly. The user will be reliable for any damages or injuries caused due to incorrect or improper installation.
  • Page 61 It is recommended to install it on a concrete slab or on concrete blocks at each post.We ask you to anchor the pergola properly to the ground using the W pieces. If you would like to mount your pergola near your house or a building we ask you to check the presence of gutters for water drainage.We cannot guarantee that the pergola Ombrea can insure a perfect sealing if rainwater from your gutter lines spill on it.
  • Page 62 5. LIST OF PARTS PER BOX Before proceeding with the assembly of your bioclimatic pergola, it is necessary to verify that all parts are present and undamaged. Any missing parts must be reported within 30 days of purchase. You can go through your local store or request a replacement directly on our website sav.comintes.com Do not discard the packaging without ensuring that the pergola is in good working order.
  • Page 63 CARTON 2/4 (TOP FRAME & HARDWARE) Reference Diagram Quantity Reference Diagram Quantity Reference Diagram Quantity M8x80 ST5.65x45...
  • Page 64 CARTON 3/5 (BLADES) Reference Diagram Quantity CARTON 4/5 (BLADES) Reference Diagram Quantity CARTON 5/5 (BLADES) Reference Diagram Quantity 6. MATERIAL (NOT SUPPLIED) NEEDED FOR THE ASSEMBLY • Gloves • Cutter • Mallets • Safety helmets • Measuring tape • Electric screwdriver •...
  • Page 65 7. ASSEMBLY PLAN (dimensions en mm)
  • Page 66 8. ASSEMBLING STEPS Slide the covers I on the 4 poles then position the plates J under the 4 poles as well. To avoid damaging the paint, we recommend that you assemble them on a table or on a clean flat surface.
  • Page 67 Repeat the same operation for the two A1 posts. Assemble the two side beams starting with B and B1, then B2 and B3 as shown in the as shown in the diagrams below.
  • Page 69 Loosen the metal plates at both ends of the B1 and B2 beam (do not unscrew them completely). Insert the beam B1 into the posts A and A1 simultaneously on the three sides. The metal plates must slide into the grooves of the posts. Tighten the metal plates using tool Y.
  • Page 71 Repeat the same operation for the C beams.
  • Page 73 Fix the part V on its axis, then add the handle H.
  • Page 74 Assemble the first blade. Screw part L on one side and part K on the other.
  • Page 75 Attach first blade to the pergola in the second position, starting from the handle the side. Insert the arm in its housing, the blade in vertical position, the arm must be folded and enter completely in the hole provided for this purpose.
  • Page 76 Attach the arm using the screw and nut that were removed in the previous step.
  • Page 77 Ensure proper operation of the blade by positioning it vertically and horizontally with the H crank.
  • Page 78 Attach the second slat to the pergola at the first position on the crank side of beam B1. Repeat the same operation as before.
  • Page 81 Assemble the remaining 24 blades on a clean, flat surface to avoid damaging the paint. Start by screwing lightly and then tightening once all screws are in place.
  • Page 82 Attach the third blade to the first position on beam B and then manually position it horizontally. Position the other blade horizontally using the crank H. Check the between the 2 blades. They must naturally fit together.
  • Page 84 Fix the 2 middle blades, screwing them with the pieces P and M as shown in the previous diagram. Check that the 2 blades are properly sealed. They must fit together. If everything is in order, fix all the blades.
  • Page 85 Blades installation Step 1 : Position the 2nd blade of the B and B3 beam vertically with the H handle. Step 2 : Take the part G and the pins S. Step 3 : Position the 1st blade of the B and B3 beam vertically and insert the part G (see diagram on next page) - insert the pins S to maintain the blades.
  • Page 87 Fix the N piece on each angle of the pergola. Secure the pergolas legs to the ground with the W pieces on a stable foundation, preferably concrete. Fix the N1 piece on the beams in the middle.
  • Page 88 9. TECHNICAL QUESTIONS For any further questions, do not hesitate to contact your local outlet store or to view our FAQ page on our website : www.pergola-ombrea.com Our instructions and assembly videos are available on www.pergola-ombrea.com/fr/ notices 10. ACCESSORIES This 3x6 bioclimatic pergola is compatible with the following Ombréa® accessories: SIDE BLIND 3M OMBRÉA®...
