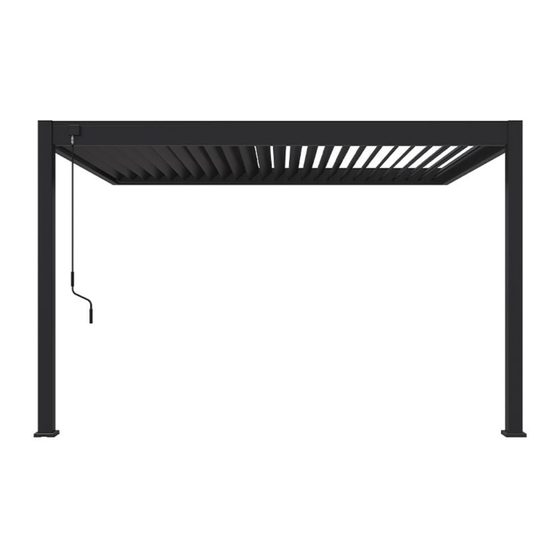

Pergola Bioclimatique Adossée 3x4M
FR
3x4M Wall-mounted louvered pergola /
EN
Anthracite/Dark Grey/Antracita/Antracite : 15-729056, Blanc/White/Blanco/Bianco : 15-729131, Anthracite et Blanc/
Installation Guide for Pergola 4m x 3m
FR
Comintes / Chalet-Jardin | Marque Ombréa® | 10 rue Ampère | 95500 Gonesse - France | www.pergola-ombrea.com
Pergola bioclimatica addossata 3x4M
IT
Dark Grey & White/Antracita y Blanco/Antracite e Bianco : 15-729186
NOTICE DE MONTAGE p.2
INSTRUCTIONS MANUAL p.27
EN
INSTRUCCIONES DE MONTAJE p.52
ES
ISTRUZIONI DI MONTAGGIO p.76
IT
Pérgola Bioclimática adosada 3x4M
ES

Publicité

loading

Sommaire des Matières pour Ombréa 15-729056

  • Page 1 3x4M Wall-mounted louvered pergola / Pérgola Bioclimática adosada 3x4M Pergola bioclimatica addossata 3x4M Anthracite/Dark Grey/Antracita/Antracite : 15-729056, Blanc/White/Blanco/Bianco : 15-729131, Anthracite et Blanc/ Dark Grey & White/Antracita y Blanco/Antracite e Bianco : 15-729186 Installation Guide for Pergola 4m x 3m NOTICE DE MONTAGE p.2...
  • Page 2 FRANÇAIS Pergola Bioclimatique Adossée 3x4M Anthracite : 15-729056 / Blanc : 15-729131 / Anhtracite et Blanc : 15-729186 Notice à conserver pendant toute la durée de vie du produit. Nous vous demandons de lire attentivement la notice avant de procéder au montage.
  • Page 3 Le lieu d’emplacement doit être choisi de manière appropriée. Il est recommandé d’éviter de monter votre pergola, par temps de pluie, face aux vents dominants et sous un arbre. La pergola doit être montée sur une fondation adéquate stable et nivelée, il est recommandé de l’installer sur une dalle en béton ou sur des plots en béton 25x25 cm au niveau de chaque poteau.
  • Page 4 5. LISTE DES PIÈCES (PAR CARTON) Avant de procéder au montage de votre pergola bioclimatique, il est nécessaire de vérifier que toutes les pièces soient présentes et ne soient pas endommagées. Toute pièce manquante doit être signalée dans les 10 jours suivant l’achat. Vous pouvez passer par votre revendeur ou faire la demande directement sur notre site sav.comintes.com.
  • Page 5 CARTON 2/4 (POUTRE ET QUINCAILLERIE) Référence Schéma Quantité DO-1 Extension de poutre avant DO-2 Extension de poutre arrière DO-3 Extension de poutre latérale gauche DO-4 Extension de poutre latérale droite Barre de connexion (vis incluses) Manivelle Référence Schéma Quantité Référence Schéma Quantité...
  • Page 6 1PCS BO-2 Référence Schéma Quantité Référence Schéma Quantité ZO-2 ZO-6 2PCS Embout visseuse 4mm Embout visseuse T20 ZO-3 ZO-7 2PCS Clé allen 6mm Embout de visseuse PICTURE ZO-4 ZO-8 Colle Embout visseuse 6mm 4PCS 2PCS ZO-5 TO-1 10mm Cheville 8x100 Clé...
  • Page 7 Les pièces en aluminium sont les suivantes : AO, BO-1, BO-2, CO-1, CO-2, DO-1, DO-2 DO-3, DO-4, FO, GO, IO, KO, LO et LO1. La visserie, ainsi que les autres pièces sont soit en Inox, en acier galvanisé, en plastique ou en nylon. Pour plus de renseignements, référez-vous aux caractéristiques techniques du produit et consultez notre page FAQ sur le site www.pergola-ombrea.com ou rapprochez-vous de votre revendeur.
  • Page 8 8. PLAN DE MONTAGE (dimensions en mm) 3897 3688 104.4...
  • Page 9 Tools Required for Installation 9. ÉTAPES DE MONTAGE Afin d’éviter tout endommagement de votre pergola durant le processus de montage, nous vous Ø 8&12mm recommandons de les assembler sur une table, sur des tréteaux ou d’aménager une surface plate et propre. XO-1 Glisser les caches IO sur les poteaux AO, en positionnant l’ouverture dans le même sens que l’ouverture située sur le poteau en forme de demi-lune.
  • Page 10 Séparer les extensions DO-1, DO-2, DO-3 et DO-4 des poutres BO-1, BO-2, CO-1 et CO-2. Garder les pièces retirées pour plus tard. CO-2 DO-4 CO-1 DO-3 BO-2 DO-2 BO-1 DO-1...
  • Page 11 Insérer les angles LO-2 dans la poutre murale BO-2, puis visser comme indiqué sur le schéma avec les vis auto-perforantes XO-2, à l’aide d’une visseuse et de l’embout ZO-7. BO-2 BO-2 LO-2 LO-2 XO-2 ZO-7 XO-2 ZO-7...
  • Page 12 Sur un mur plat, positionner la poutre murale BO-2 sur la façade à 237 cm de hauteur. 3002.5 BO-2 À l’aide de 2/3 personnes, en utilisant un niveau à bulle s’assurer que la poutre murale BO-2 soit bien droite et avec un crayon marquer les trous de perçage, avant de retirer la poutre.
  • Page 13 M8X150 Impact bit Percer les trous marqués au mur, à l’aide d’un perforateur et d’un foret M8x150.
  • Page 14 Petit conseil : pour une étanchéité maximale, il est recommandé d’appliquer une colle entre le mur et la poutre murale. Repositionner la poutre murale BO-2 et la maintenir à niveau pour qu’elle soit bien droite. Puis, insérer les chevilles TO-1 comme indiqué sur le schéma. BO-2 TO-1...
  • Page 15 Emboîter l’extension de poutre DO-2 sur la poutre murale BO-2. DO-2 DO-2 BO-2...
