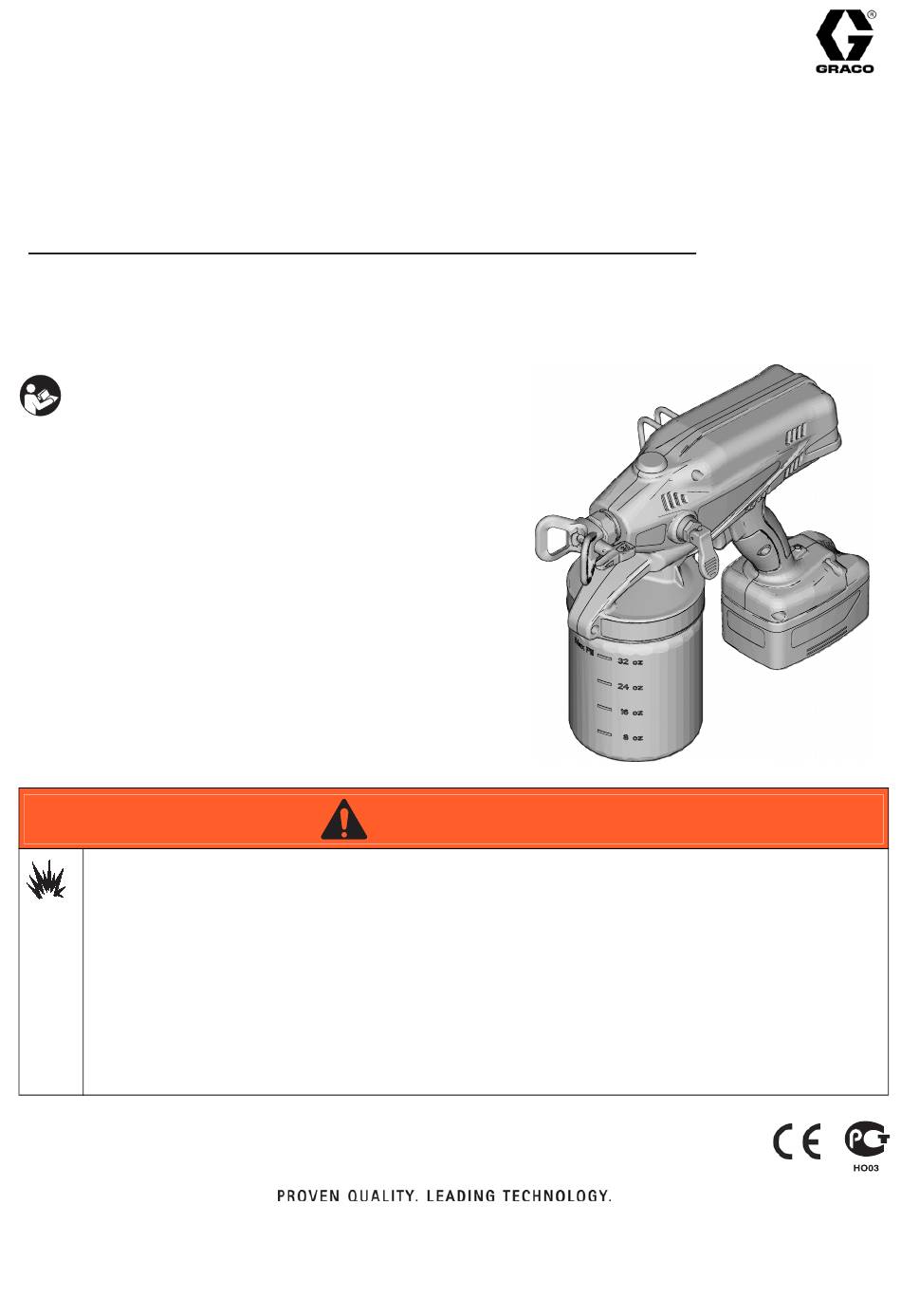

Fonctionnement
Pistolet pulvérisateur de peinture
sans fil EasyMax
Brevet US N° 6 619 569 et autres demandes de brevets déposées
Community Design Registration No. 001228255
- Pour les applications de pulvérisation portables de peintures et revêtements
architecturaux à base d'eau et à base d'huile (type essence minérale) uniquement -
Importantes instructions de sécurité
Lire tous les avertissements et instructions
de ce manuel. Sauvegardez ces instructions.
Modèle 258849
Pression de service maximum 2 000 psi (13,7 MPa, 137 bar)
Utiliser uniquement des produits à base d'eau ou à base d'huile (type essence minérale) ayant un
point d'éclair supérieur à 38 °C (100 °F). Ne pas utiliser de produits dont l'emballage porte la mention
INFLAMMABLE. Pour plus d'informations sur votre équipement, demandez la FDS à votre distributeur
ou revendeur.
Utiliser les produits à base d'huile à l'extérieur ou dans une pièce bien ventilée traversée par un courant d'air.
La pulvérisation de certains produits peut causer une accumulation d'électricité statique dans
le pulvérisateur pouvant avoir pour conséquence que l'utilisateur pourra recevoir une décharge
d'électricité statique. Si cela se produit, assurez-vous d'abord que le produit a un point d'éclair de plus de
38 °C (100 °F) et qu'il n'est mentionné nulle part sur son emballage qu'il s'agit d'un produit INFLAMMABLE.
Si vous continuez à sentir une décharge d'électricité statique, il est probable que le produit contienne un
dissolvant différent du white-spirit comme, mais ne se limitant pas à, du xylène, du toluène, ou du naphte,
qui peuvent causer une accumulation d'électricité statique. Utilisez un produit différent.
™
WP
- À ne pas utiliser en atmosphères explosives -
WARNING
WARNING
WARNING
WARNING
3A1457A
FRA
ti14773a
