2
Installation
2.1
Montage
AVERTISSEMENT !
Choc électrique !
Lorsque le boîtier est ouvert, des composants sous ten-
sion sont accessibles !
Î Débranchez l'appareil du réseau électrique
avant de l'ouvrir !
Note :
Des champs électromagnétiques trop élevés peuvent perturber le fonc-
tionnement de l'appareil.
Î Veillez à ne pas exposer ce dernier ni le système à des champs
électromagnétiques trop élevés.
Réalisez le montage de l'appareil dans une pièce intérieure sèche.
Si l'appareil n'est pas équipé d'un câble d'alimentation et d'une prise secteur, l'appareil
doit pouvoir être séparé du réseau électrique par le biais d'un dispositif supplémentaire
(avec une distance minimum de séparation de 3 mm sur tous les pôles) ou par le biais
d'un dispositif de séparation (fusible), conformément aux règles d'installation en vigueur.
Lors de l'installation, veillez à maintenir le câble de connexion au réseau électrique
séparé des câbles des sondes.

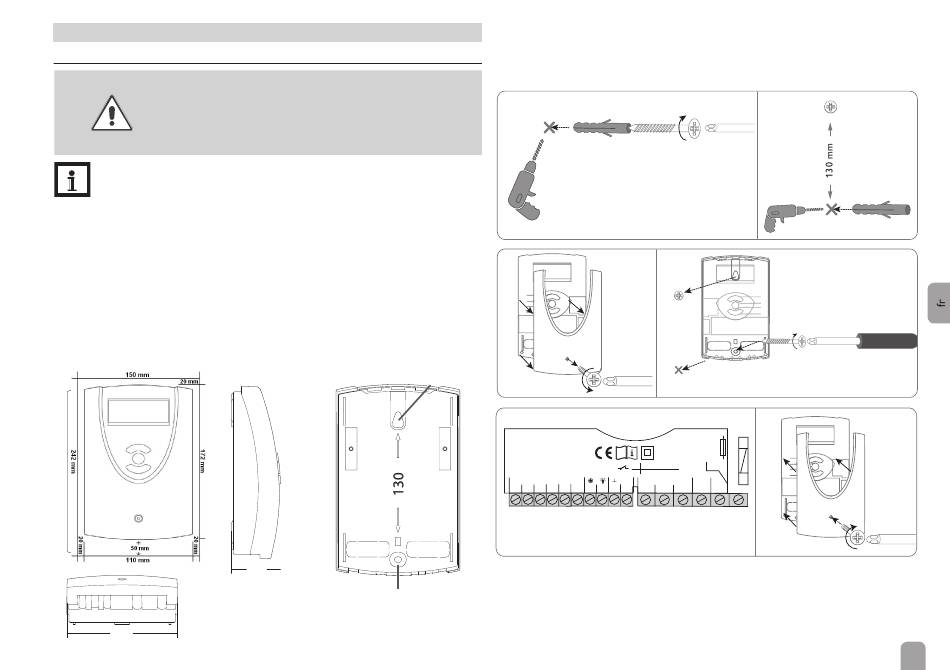

Dimensions et distances minimales
62
110
oeillet de
suspension
46
attache
Pour fixer le régulateur au mur, effectuez les opérations suivantes :
1
3
4
6
IP 20
Temp. Sensor
R1
1(1) A 240 V~
RC TT
Pt1000
R2 16(3) A 240 V~
S1
S2
S3
PWM
R1-N R2-N
3
4
5
8
9
10
12
1
2
6
7
11
Raccordement électrique voir chap. 2.2
2
7
T1A
100 ... 240 V~
50-60 Hz
L
16
N
R1-L
R2-L
13
14
15
5
