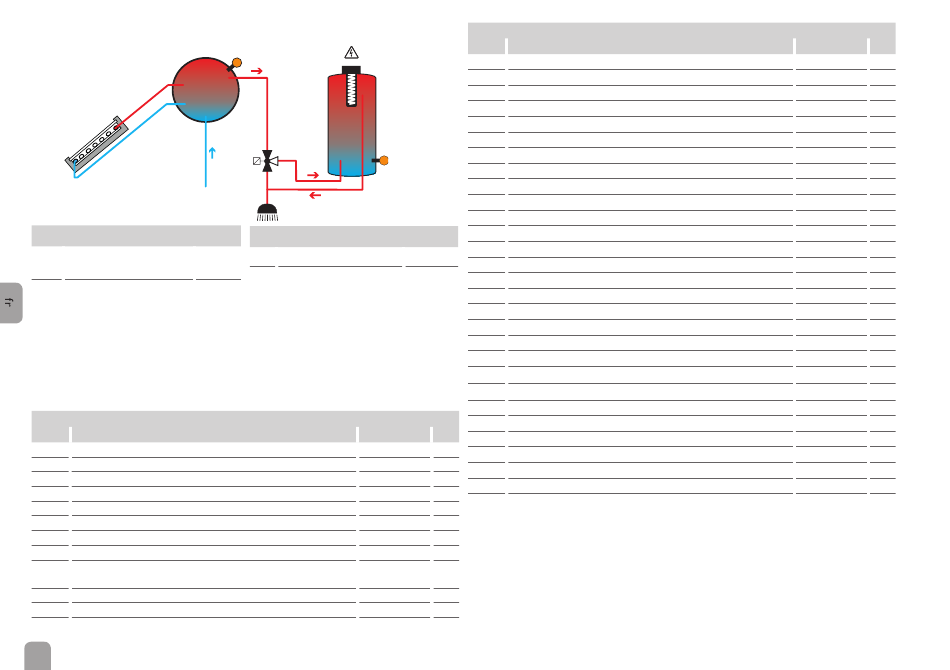

Système 4 : Système thermosiphon avec fonction thermostat
Sondes
S1
Température du chauffage
1 / GND
d'appoint
S2
Température du réservoir 1 2 / GND
Le chauffage d'appoint (R2) se réalise à travers la fonction thermostat (S1). Dès que la
température mesurée par la sonde S1 atteint la valeur définie pour l'activation du chauf-
fage d'appoint, R2 s'active. Dès que la température est supérieure ou égale à la valeur
définie pour la désactivation du chauffage d'appoint, le relais se désactive.
Lorsque la température mesurée par S2 est inférieure ou égale à la valeur préétablie, la
vanne à 3 voies commute vers le réservoir jusqu'à ce que la température de désactiva-
tion soit atteinte.
Canaux d'affichage
Canal
Signification
TTH1 Température du thermostat 1
TTH2 Température du thermostat 2
TDES
Température de désinfection (désinfection thermique)
S3
Température de la sonde 3
R1
Vitesse R1
R2
État de fonctionnement R2
hR 1
Heures de fonctionnement R1
hR 2
Heures de fonctionnement R2
CDES Compte à rebours de la période de surveillance
(désinfection thermique)
HDES Affichage de l'heure de départ (désinfection thermique)
DDES Affichage de la période de désinfection (désinfection thermique)
HRE
Heure
12
S2
R2
R1
S1
Relais
R1
Vanne à 3 voies
R1 / N / PE
Demande Chauffage
R2
R2 / N / PE
d'appoint
Borne
S1
S2
S3
S3
R1
R2
R1
R2
-
-
-
-
Paramètres
Canal
Signification
SYS
Système
CA1O Température d'activation du thermostat 1
CA1F
Température de désactivation du thermostat 1
TH1R Thermostat 1 refroidissement
t1O1
Heure d'activation 1 thermostat 1
t1F1
Heure de désactivation 1 thermostat 1
t2O1
Heure d'activation 2 thermostat 1
t2F1
Heure de désactivation 2 thermostat 1
t3O1
Heure d'activation 3 thermostat 1
t3F1
Heure de désactivation 3 thermostat 1
CA2O Température d'activation du thermostat 2
CA2F
Température de désactivation du thermostat 2
t1O2
Heure d'activation 1 thermostat 2
t1F2
Heure de désactivation 1 thermostat 2
t2O2
Heure d'activation 2 thermostat 2
t2F2
Heure de désactivation 2 thermostat 2
t3O2
Heure d'activation 3 thermostat 2
t3F2
Température de désactivation 3 thermostat 2
SON
Sélection de la sonde
OTD
Option désinfection thermique
PDES
Période de surveillance
DDES Durée de la désinfection
TDES
Température de désinfection
HDES Heure de départ
Page
MAN1 Mode manuel R1
18
MAN2 Mode manuel R2
18
LANG Langue
18
RESE
Reset
18
VERS
Numéro de version
19
19
19
19
19
19
19
19
Réglage d'usine Page
4
20
40 °C
26
45 °C
26
OFF
27
07:00
27
08:00
27
11:00
27
12:00
27
18:00
27
20:00
27
40 °C
28
35 °C
28
00:00
27
00:00
27
00:00
27
00:00
27
00:00
27
00:00
27
S2
28
OFF
28
28
24 h
28
60 min
60 °C
28
00:00
29
Auto
29
Auto
29
dE
30
OUI
30
X.XX
