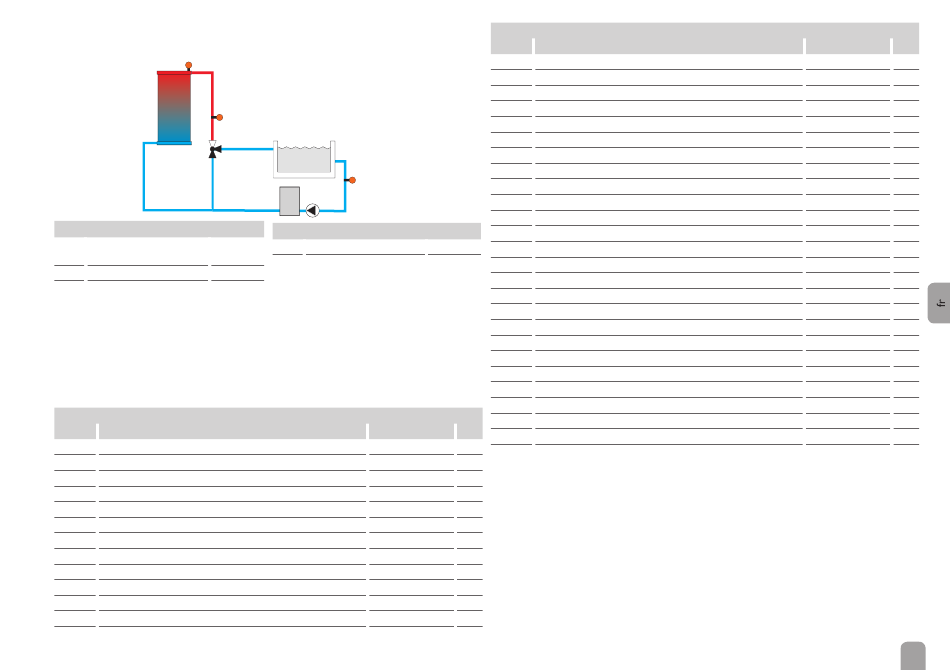

Système 5 : Système de chauffage solaire pour piscine avec gestion du
filtrage
S1
S3
R1
Sondes
S1
Température de
1 / GND
l'absorbeur
S2
Température de la piscine 2 / GND
S3
Température départ
3 / GND
Le régulateur calcule la différence de température entre la sonde absorbeur S1 et la sonde
piscine S2. Lorsque la différence est supérieure ou égale à la valeur définie pour l'activation,
la vanne à 3 voies (R1) et la pompe de filtrage (R2) sont activées jusqu'à ce que la différence
de température de désactivation ou la température maximale de la piscine soit atteinte.
Pour un chauffage solaire de façon continue, la différence de température entre S3 et S2
doit également être dépassée. Pour le fonctionnement optimisé du système de filtrage, il
est possible d'activer la pompe de filtrage (R2) pendant la
Canaux d'affichage
Canal
Signification
CFIL
Compte à rebours durée de filtrage
CCIR
Compte à rebours durée de circulation
CDEC
Compte à rebours décalage d'activation
CON
Compte à rebours temps de marche minimum
COFF
Compte à rebours temps d'arrêt minimum
TCAP
Température de l'absorbeur
TR
Température de la piscine
TDEP
Température départ
R1
État de fonctionnement vanne à 3 voies
R2
État de fonctionnement pompe de filtrage
hR 1
Heures de fonctionnement relais 1
hR 2
Heures de fonctionnement relais 2
HRE
Heure
S2
Filter
R2
Relais
R1
Vanne à 3 voies
R1 / N / PE
Pompe de filtrage
R2
R2 / N / PE
durée minimum de marche
Borne
Page
-
17
-
17
-
17
-
17
-
17
S1
18
S2
18
S3
18
R1
19
R2
19
-
19
-
19
-
19
Paramètres
Canal
Signification
SYS
Système
DT O
Différence de température d'activation
DT F
Différence de température de désactivation
RMAX
Température maximale de la piscine
tDEC
Décalage d'activation
tON
Temps de marche minimum
tOff
Temps d'arrêt minimum
LIMC
Température limite de l'absorbeur
ODMX Option limitation de la température maximale du départ
DEMX
Température maximale du départ
OCMN Option limitation de la température minimale de l'absorbeur OFF
CMIN
Température minimale de l'absorbeur
ORR
Option refroidissement de la piscine
DTK
Différence de température d'activation
OCIR
Option circulation
CIDE
Fonction de circulation heure de démarrage
CIFI
Fonction de circulation heure de désactivation
tCIR
Temps de circulation
OFIL
Option temps minimum de filtrage
tFIL
Temps minimum de filtrage
FIFI
Heure de désactivation du filtrage
MAN1
Mode manuel R1
.
MAN2
Mode manuel R2
LANG
Langue
RESE
Reset
VERS
Numéro de version
Réglage d'usine
Page
5
20
6,0 K
20
4,0 K
20
28 °C
21
01:00
20
2,0 min
20
2,0 min
21
80 °C
21
OFF
24
40 °C
24
24
10 °C
24
OFF
22
2,0 K
27
OFF
24
07:00
24
20:00
24
1,0 min
24
OFF
25
5,0 h
29
20:00
25
Auto
29
Auto
29
dE
30
OUI
30
X.XX
13
