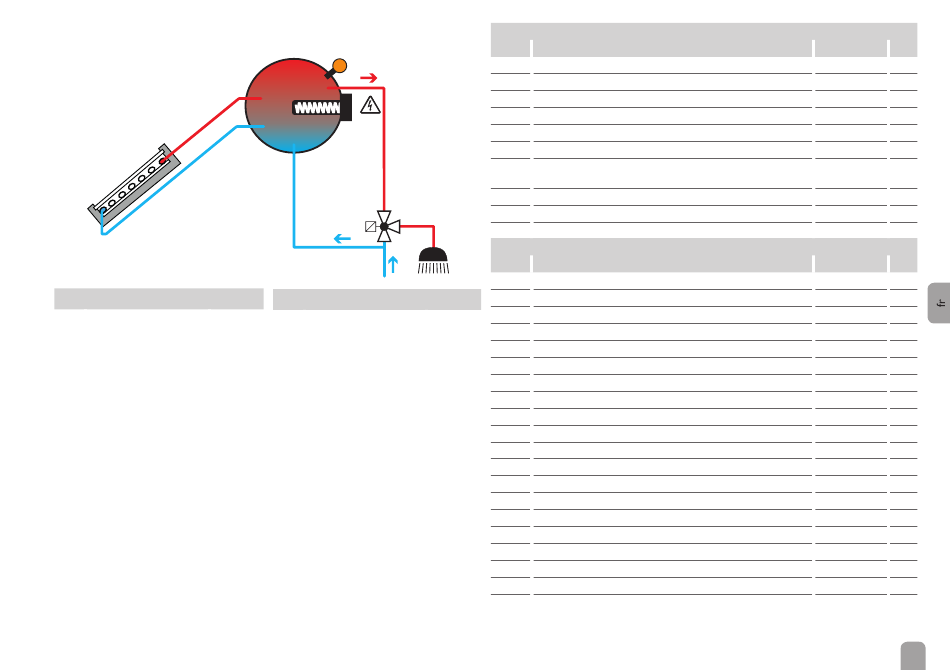

Système 3 : Système thermosiphon
Sondes
S1
Température du
1 / GND
réservoir
Le chauffage d'appoint (R2) se réalise à travers la fonction thermostat (S1). Dès que
la température mesurée par la sonde S1 atteint la valeur définie pour l'activation du
chauffage d'appoint, R2 s'active. Dès que la température est supérieure ou égale à
la valeur définie pour la désactivation du chauffage d'appoint, le relais se désactive.
S1
R2
Relais
R2
Demande Chauffage
R2 / N / PE
d'appoint
Canaux d'affichage
Canal
Signification
TTH1
Température du thermostat 1
TDES
Température de désinfection (désinfection thermique)
S2
Température de la sonde 2
S3
Température de la sonde 3
R2
État de fonctionnement R2
hR 2
Heures de fonctionnement R2
CDES
Compte à rebours de la période de surveillance
(désinfection thermique)
HDES
Affichage de l'heure de départ (désinfection thermique)
DDES
Affichage de la période de désinfection (désinfection thermique) -
HRE
Heure
Paramètres
Canal
Signification
SYS
Système
CA1O Température d'activation du thermostat 1
CA1F
Température de désactivation du thermostat 1
TH1R
Thermostat 1 refroidissement
t1O1
Heure d'activation 1 thermostat 1
t1F1
Heure de désactivation 1 thermostat 1
t2O1
Heure d'activation 2 thermostat 1
t2F1
Heure de désactivation 2 thermostat 1
t3O1
Heure d'activation 3 thermostat 1
t3F1
Heure de désactivation 3 thermostat 1
OTD
Option désinfection thermique
PDES
Période de surveillance
DDES
Durée de la désinfection
TDES
Température de désinfection
HDES
Heure de départ
MAN1 Mode manuel R1
MAN2 Mode manuel R2
LANG Langue
RESE
Reset
VERS
Numéro de version
Borne
Page
S1
18
S3
18
S2
18
S3
18
R2
19
R2
19
-
19
-
19
19
-
19
Réglage d'usine Page
3
20
40 °C
26
45 °C
26
OFF
27
07:00
27
08:00
27
11:00
27
12:00
27
18:00
27
20:00
27
OFF
28
24 h
28
60 min
28
60 °C
28
00:00
29
Auto
29
Auto
29
dE
30
OUI
30
X.XX
11
