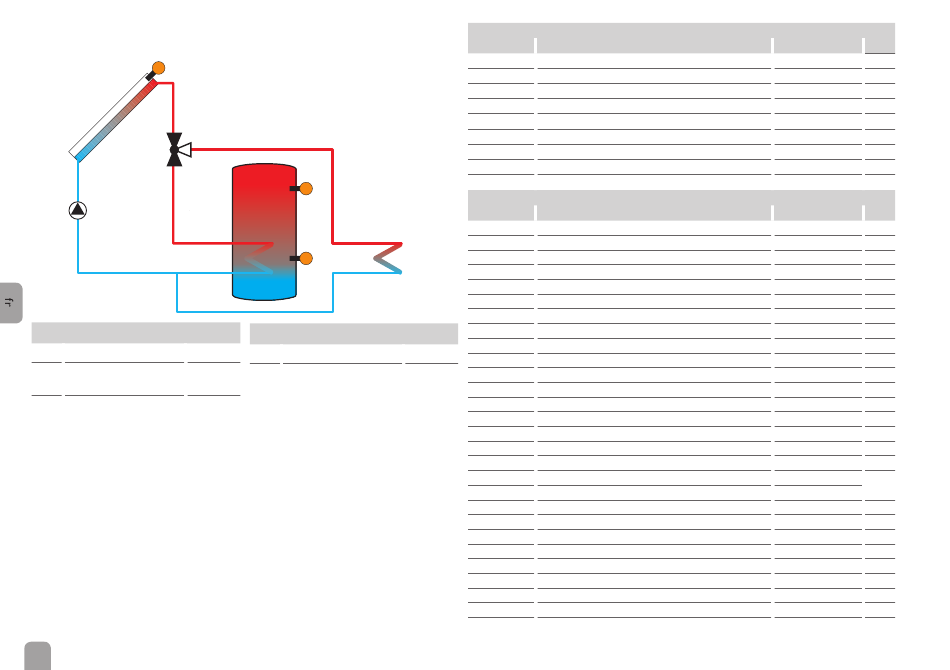

Système 2 : Système de chauffage solaire avec 1 réservoir et évacuation
de l'excès de chaleur
S1
R2
R1
Sondes
S1
Température du capteur
1 / GND
S2
Température du réser-
2 / GND
voir en bas
S3
Libre
3 / GND
Le régulateur calcule la différence de température entre la sonde capteur S1 et la
sonde réservoir S2. Dès que cette différence est supérieure ou égale à la valeur
définie pour la mise en marche de la pompe (R1), celle-ci est activée et le réservoir
chauffé jusqu'à ce que sa température atteigne la valeur de désactivation ou le seuil
maximal prédéfinis.
Lorsque la température du capteur atteint la surtempérature (STC), le relais 1 ac-
tive la pompe solaire et le relais 2 la vanne à 3 voies pour transférer l'excès de
chaleur à une source froide. Pour des raisons de sécurité, l'évacuation de l'excès
de chaleur a lieu tant que la température du réservoir est inférieure à la valeur
maximale + 5 K.
10
S2
Relais
R1
Pompe solaire
R1 / N / PE
R2
Vanne d'évacuation de
R2 / N / PE
l'excès de chaleur
Canaux d'affichage
Canal
Signification
TCAP
Température du capteur
TR
Température du réservoir en bas
S3
Température de la sonde 3
PWM
Signal PWM
R1
Vitesse R1
R2
État de fonctionnement R2
hR 1
Heures de fonctionnement R1
hR 2
Heures de fonctionnement R2
HRE
Heure
Paramètres
Canal
Signification
SYS
Système
DT O
Différence de température d'activation
DT F
Différence de température de désactivation
DT N
Différence de température nominale
RMAX
Température maximale du réservoir
AUG
Augmentation
LIMC
Température limite du capteur
ORC
Option refroidissement du capteur
CMAX
Température maximale du capteur
OCMN
Option limitation minimale du capteur
CMIN
Température minimale du capteur
OFA
Option antigel
CAG
Température d'activation de l'antigel
OCT
Option capteurs tubulaires
CTDE
Début O CT
CTFI
Fin O CT
CTMA
Durée O CT
CTIP
Temps d'arrêt O CT
STC
Surtempérature du capteur
STPO
Option Évacuation de l'excès de chaleur Pompe
REL1
Commande relais R1
MIN
Vitesse minimale
MAX
Vitesse maximale
MAN1
Mode manuel R1
MAN2
Mode manuel R2
LANG
Langue
RESE
Reset
VERS
Numéro de version
Borne
Page
S1
18
S2
18
S3
18
PWM
18
R1
19
R2
19
R1
19
R2
19
-
19
Réglage d'usine
Page
2
20
6,0 K
20
4,0 K
20
10,0 K
21
60 °C
21
2 K
21
130 °C
21
OFF
22
110 °C
22
OFF
24
10 °C
24
OFF
24
4,0 °C
24
OFF
25
07:00
25
19:00
25
30 s
25
30 min
25
110 °C
23
OFF
23
PSOL
29
30 %
29
100 %
29
Auto
29
Auto
29
dE
30
OUI
30
X.XX
