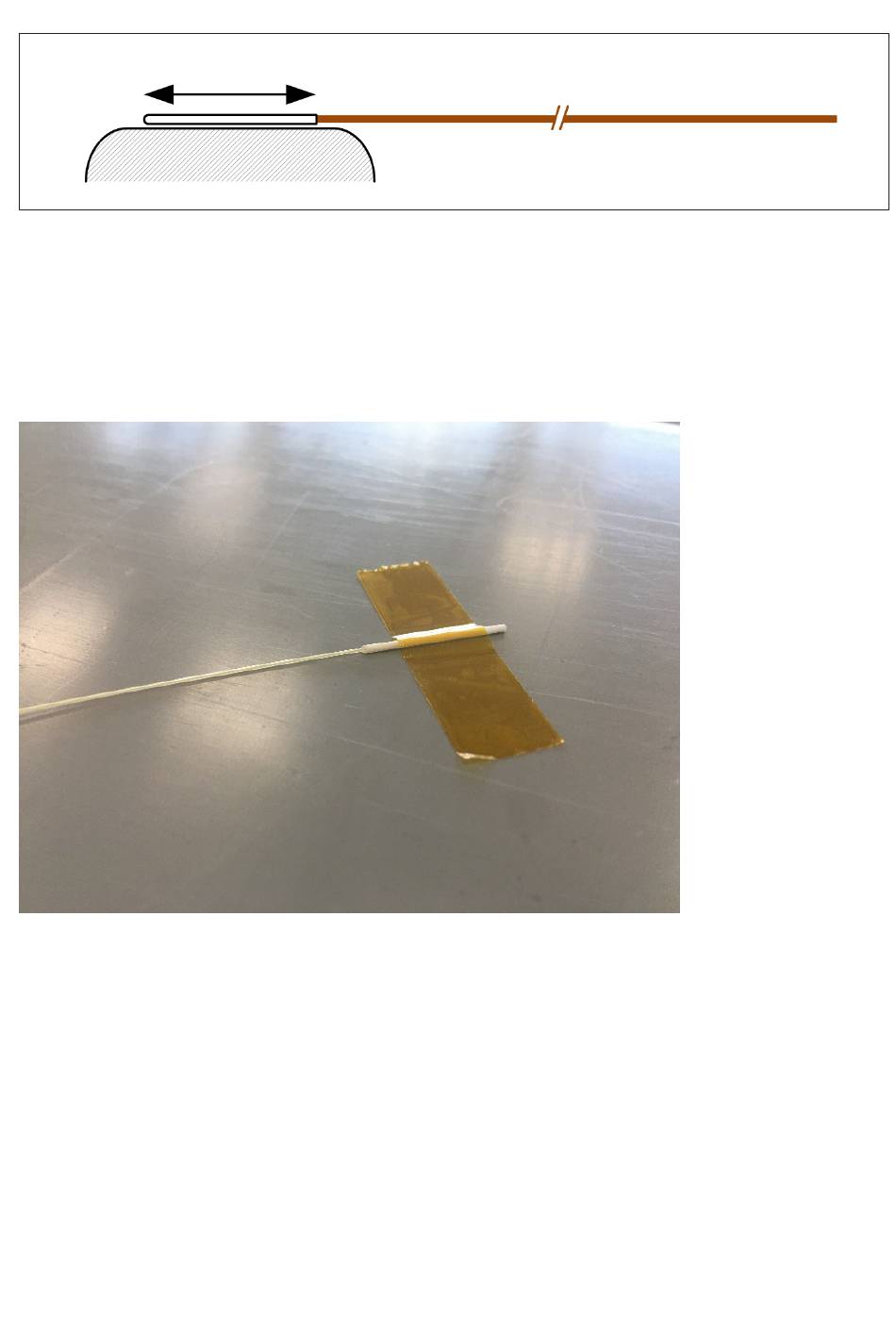

Fig. 2.4
Installer le capteur sur une surface plane
2.3.3
Fixation du capteur
Pour fixer le capteur en place, HBK recommande d'utiliser un ruban adhésif polyimide
(numéro de commande 1-KLEBAND).
"
Appliquez un petit bout de ruban (~4 cm de long) pour immobiliser la tête du capteur.
Fig. 2.5
Capteur fixé avec du ruban adhésif polyimide
2.4
Pose des câbles
La sonde FS63DTP est un capteur à un fil, ce qui signifie qu'il n'y a qu'un seul câble
sortant du capteur. La fibre optique est protégée par un tube en PEEK submillimétrique
qui, bien qu'offrant à la fibre une plus grande résistance, doit tout de même être
manipulé avec précaution pour ne pas être endommagé.
Le parcours des câbles doit être choisi de manière à maintenir les courbures dans les
limites spécifiées pour le câble utilisé et à éviter les arêtes vives et les pliures.
Chaque FS73DTP (faisceau de sondes FS63DTP) peut être livré avec une frette spiralée
qui permet de maintenir les câbles ensemble. La longueur de la spirale est définie par le
FS63DTP, FS73DTP
PROCÉDURE D'INSTALLATION
20 mm
11
