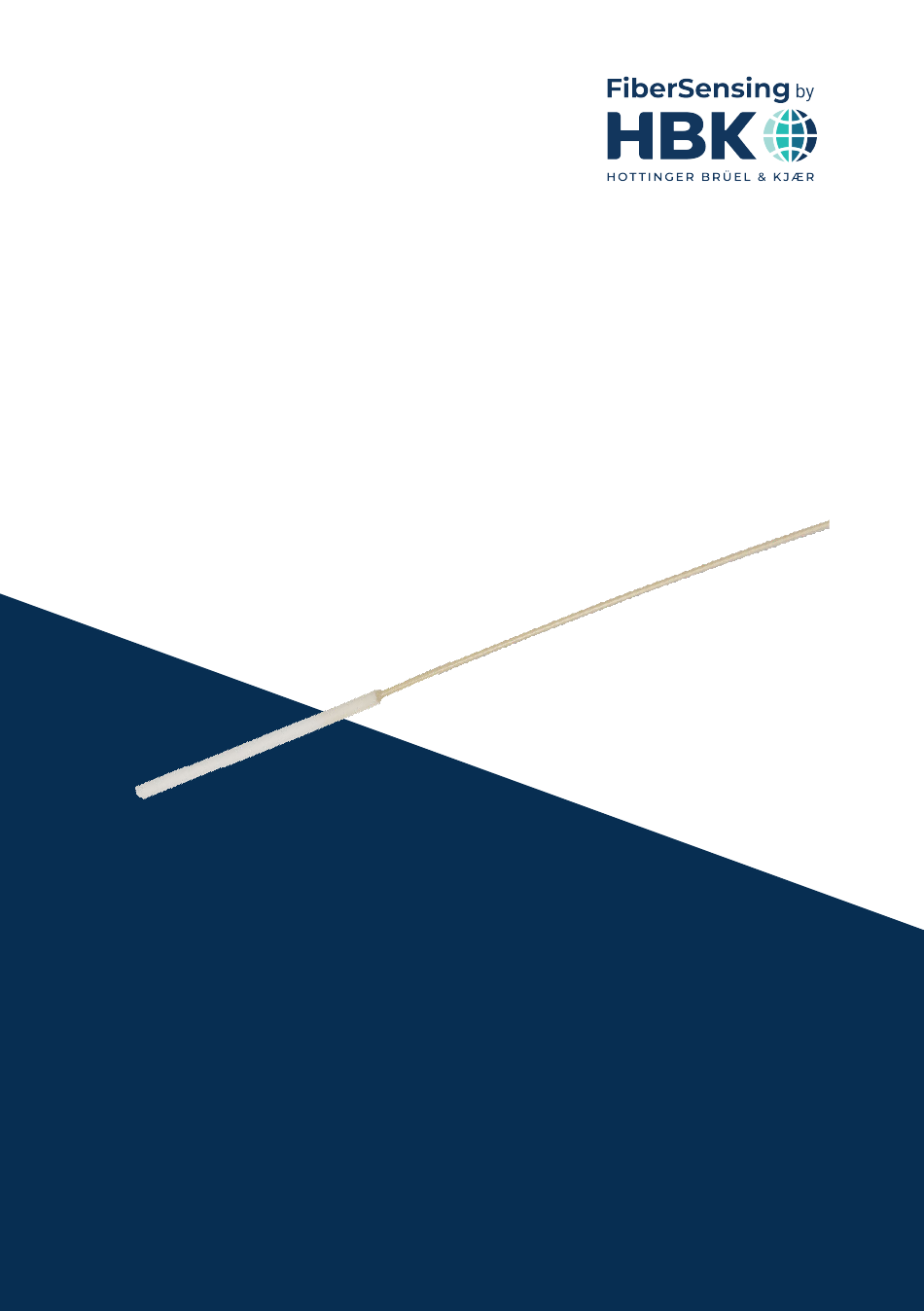

- Page 1 FRANÇAIS Notice de montage FS63DTP, FS73DTP Sonde de température diélectrique...
- Page 2 HBK FiberSensing, S.A. Via José Régio, 256 4485-860 Vilar do Pinheiro Portugal Tel. +351 229 613 010 Fax +351 229 613 020 info.fs@hbkworld.com www.hbkworld.com Mat.: DVS: A05996 03 F00 00 03.2025 E Hottinger Brüel & Kjaer GmbH Sous réserve de modifications.
- Page 3 ..........FS63DTP, FS73DTP...
- Page 4 La présente notice se rapporte à la procédure de montage des sondes de température diélectriques FS63DTP. Ces capteurs individuels (FS63DTP) sont livrés sous forme de faisceau de plusieurs capteurs (FS73DTP) pour faciliter l'installation d'une configuration permettant de mesurer la température à plusieurs endroits.
- Page 5 Veuillez consulter le chapitre « Pictogrammes sur emballages » pour obtenir des informations supplémentaires sur les matériaux d'emballage utilisés par HBK FiberSensing et inscrits sur les emballages de tout produit livré aux clients. Pictogrammes sur emballages Les matériaux d'emballage sont munis du pictogramme correspondant, à titre d'aide.
- Page 6 Piles Les piles ne font pas partie de l'emballage, mais elles peuvent être incluses dans l'équipement ou ses accessoires. Les capteurs HBK FiberSensing ne comportent pas de piles. Papier Les emballages en papier sont généralement des boîtes, des cartons, des enveloppes ou des étiquettes.
- Page 7 L'écriture en italique est utilisée pour mettre en valeur Voir … le texte et identifier des références à des sections, diagrammes ou à des documents et fichiers externes. " Ce marquage indique une action dans une procédure. FS63DTP, FS73DTP GÉNÉRALITÉS...
- Page 8 PROCÉDURE D'INSTALLATION Remarques préliminaires Lors du montage des sondes de température FS63DTP, tenir compte de ce qui suit : Manipuler avec précaution. Il s'agit de capteurs de précision, leur précision dépendant fortement d'un montage correct. Ne pas surcharger les capteurs. Éviter les forces transverses ou les moments.
- Page 9 Faisceau de capteurs emballé Chaque capteur est recouvert d'une étiquette indiquant son numéro de série individuel. Cela permet d'identifier le capteur et sa longueur d'ondes. La même référence est fixée sur le câble correspondant à côté du connecteur optique. FS63DTP, FS73DTP PROCÉDURE D'INSTALLATION...
- Page 10 Étiquette sur la pointe du capteur 2.3.2 Positionnement du capteur Le FS63DTP a une pointe de 20 mm de long. Le centre de l'élément sensible se trouve cependant à 8 mm de la pointe de touche (la longueur typique d'un réseau de Bragg est de 5 mm).
- Page 11 Capteur fixé avec du ruban adhésif polyimide Pose des câbles La sonde FS63DTP est un capteur à un fil, ce qui signifie qu'il n'y a qu'un seul câble sortant du capteur. La fibre optique est protégée par un tube en PEEK submillimétrique qui, bien qu'offrant à...
- Page 12 éléments de batterie), il est conseillé de toujours poser les câbles comme indiqué dans l'option B ci-dessus. Un câble enroulé aura toujours des fibres qui se croisent, ce qui peut créer des pertes de signal lorsqu'elles sont comprimées. FS63DTP, FS73DTP PROCÉDURE D'INSTALLATION...
- Page 13 3.1.1 Calcul à partir des mesures Pour une meilleure précision, les sondes de température diélectriques FS63DTP ont une ème formule d'étalonnage polynomiale du 3 ordre.
- Page 14 La dérive peut être appliquée à la formule d'étalonnage en vue d'une correction : T + S (l * l (l * l (l * l ) ) S error Fig. 3.4 Formule de calcul de la température avec correction de l'erreur de distance FS63DTP, FS73DTP PROCÉDURE D'INSTALLATION...
- Page 15 CONFIGURATION TYPIQUE Chaque sonde FS63DTP peut être connectée directement à un seul connecteur d'un interrogateur optique. Cependant, comme il s'agit de capteurs à un fil, il n'est pas possible de les brancher en série pour profiter de la capacité de multiplexage intrinsèque de la technologie.
