CÂBLAGE DU BORNIER 4 PÔLES (EN OPTION)

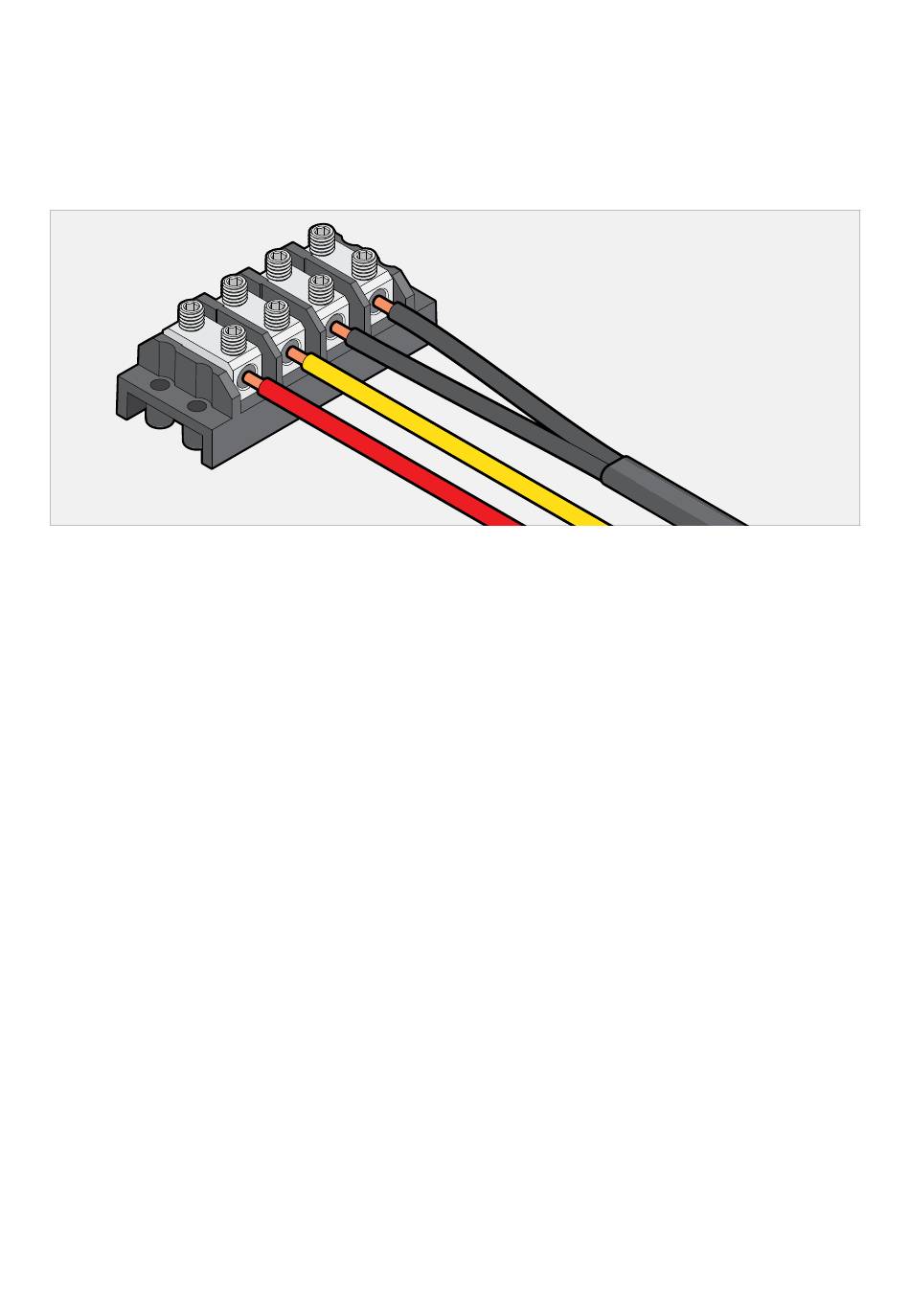

Retirez env. 10 mm (3/8") d'isolation de l'extrémité de chaque câble puis insérez-le dans le bornier 4
pôles (voir
'Schéma de
branchement' (page 16).)
Serrez les vis de pression pour obtenir une bonne connexion.
CÂBLAGE AVEC LE VÉHICULE
FIL BLEU (ALLUMAGE)
The vehicle ignition cable is required for vehicles with variable-voltage/smart alternators.
Réglages du déclencheur à basse tension
Connectez le fil bleu à l'un des éléments suivants :
ƒ D+
ƒ Connectez-vous au fusible du signal d'allumage, soit dans le compartiment moteur, soit dans la
boîte à fusibles intérieure pour la radio. Assurez-vous qu'il soit relié à un fusible 2 A.
Réglages du déclencheur standard
Laisser non connecté ou connecter à la masse.
20 | Installation — Câblage
