APPROVISIONNEMENT INDIVIDUEL EN PIÈCES
ATTENTION
Les tailles des câbles et des fusibles sont spécifiées à l'aide de différents codes et standards
en fonction du type de véhicule dans lequel est installé le PowerDock. Le fait de sélectionner
une taille de câble ou de fusible non adaptée peut avoir pour conséquence de blesser
l'installateur ou l'utilisateur et/ou d'endommager la batterie ou tout autre équipement du
système. L'installateur doit s'assurer que la taille des câbles et des fusibles est correcte lors de
l'installation du PowerDock.
Si vous fournissez votre propre câble, consultez la section

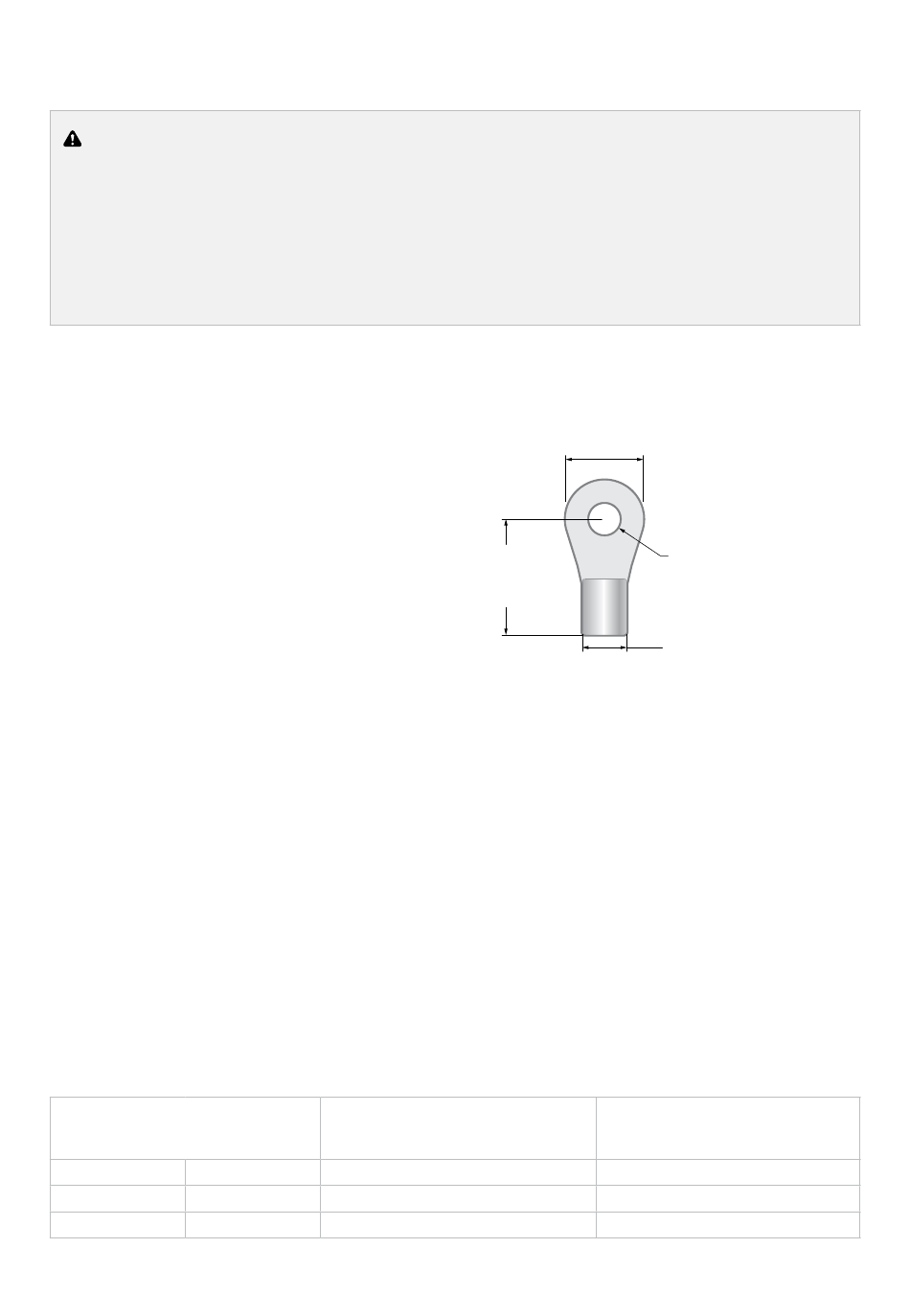

APPROVISIONNEMENT EN BARRETTES/BORNES DE SONNERIE
Les barrettes ne doivent pas dépasser les
dimensions indiquées afin de pouvoir passer
dans les trous d'entrée de câbles du boîtier de
bornes du PowerDock. Les barrettes peuvent
être légèrement modifiées (par ex. limées) pour
pouvoir s'insérer en cas de légère interférence.
Les barrettes doivent être adaptées à un courant
continu 50 A pour des connexions avec un
alternateur, un système solaire et la terre.
TAILLE DES CÂBLES
Il est recommandé d'utiliser un kit de câblage REDARC PowerDock ; toutefois, si vous préférez, il
est possible d'acheter des fils d'une longueur et d'un calibre adaptés à votre installation.
La borne PowerDock nécessite au moins un câble 8 AWG (ou de préférence 10 mm²) pour les
connexions aux panneaux solaires, alternateurs et à la terre. Des fils plus gros ne rentreront pas
dans le boîtier du bornier du PowerDock, par conséquent, des câbles de plus d'1m (3') exigeront
qu'un fil plus épais soit épissé (aussi près que possible du PowerDock) pour assurer une installation
sûre et efficace.
Le terme « longueur d'installation du câble » désigne la longueur totale du câble d'installation (c'est-
à-dire la longueur totale du câble depuis la cosse + de la batterie du véhicule jusqu'au point de
masse du PowerDock). Choisissez toujours une section transversale de câble égale ou supérieure
à la taille spécifiée dans le tableau. Le câble sélectionné doit permettre de transmettre un minimum
de 60 A.
Longueur d'installation
des câbles
0 – 1 m
1 – 5 m
5 – 9 m
16' – 30'
Section transversale de
câble recommandée
0' – 3'
3' – 16'
'Taille des
Max. 13 mm (0.51")
Max.
25 mm
(0.98")
≥ 8.37 mm²
≥ 13.56 mm²
≥ 20.28 mm²
câbles'.
Min. 5.1 mm (0.2")
Max. 6 mm (0.24")
Max. ⌀ 9.5 mm (0.34")
Équivalent le plus proche
(BAE, B&S, AWG)
8
6
4
Installation — Câblage | 15
