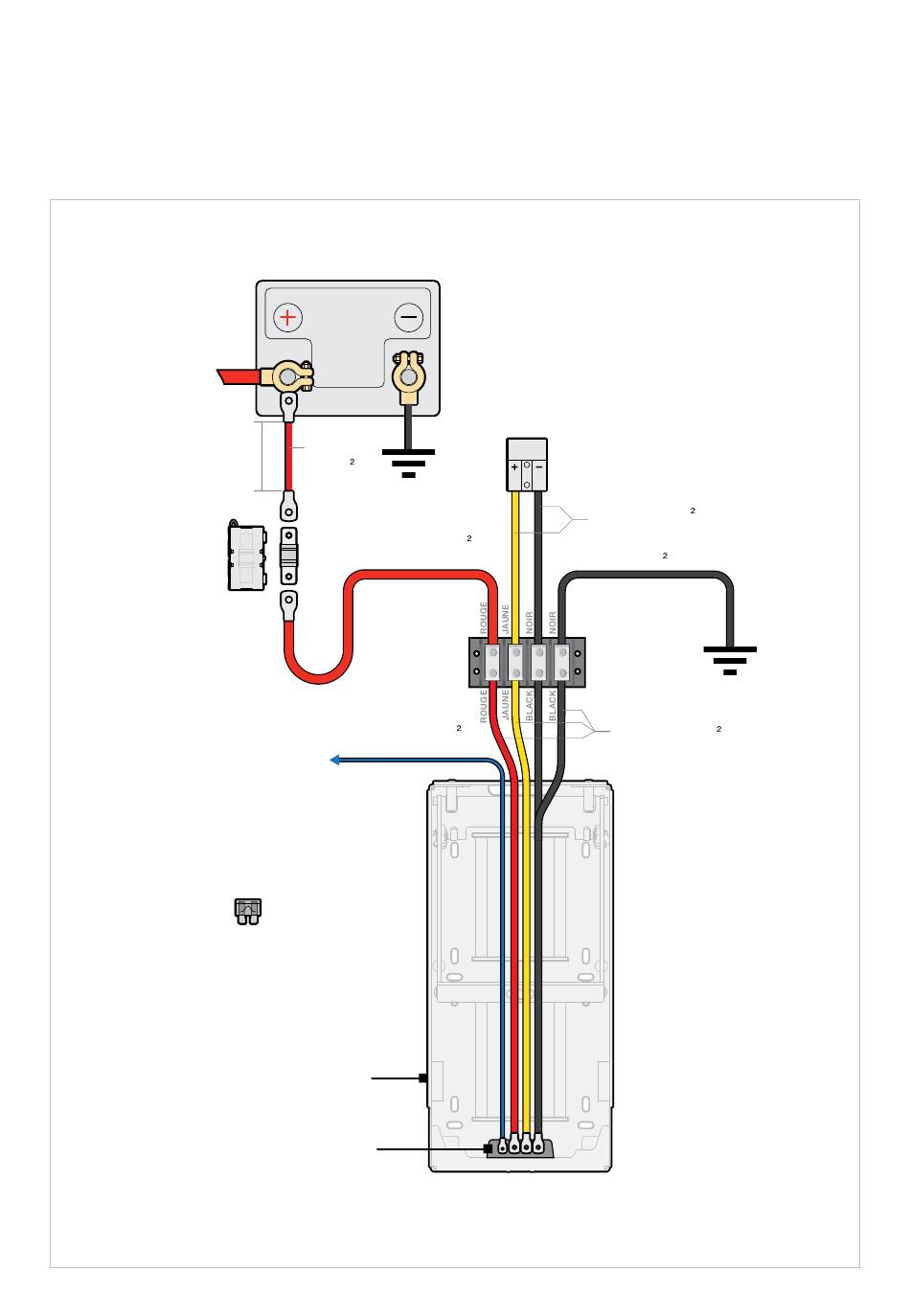

SCHÉMA DE BRANCHEMENT
Le schéma de branchement du PowerDock montre une configuration typique pour un PowerDock
installé à l'arrière du bac d'un véhicule utilitaire. Les câbles doivent couvrir la longueur totale du
véhicule avant de retourner aux bornes du PowerDock.
Schéma de branchement PPSDOCK
Recommandé
<150 mm / 5.9"
VERS L'ALLUMAGE
Réglages du déclencheur à basse tension
Connecter à D+ ou à l'allumage du véhicule*
Réglages du déclencheur standard
Laisser non connecté ou connecter à la masse
Fusible au point de connexion
2 A Fuse
* Pour la connexion à l'allumage du véhicule, connectez-vous au fusible du signal d'allumage, soit dans le compartiment moteur,
soit dans la boîte à fusibles intérieure pour la radio.
16 | Installation — Câblage
BATTERIE DU VÉHICULE
8 AWG /
10mm
Point de mise à la
terre de la batterie
4 AWG / 25 mm
Fusible
(8.5 m / 27' 11")
60A
20 AWG / 0.5mm
(8.5 m / 27' 11")
POWERDOCK
BORNES
POWERDOCK
VERS
PANNEAU(X)
SOLAIRE(S)
Connecteur
Anderson
8 AWG / 10 mm
(1.5 m / 4' 11")
8 AWG / 16 mm (0.6 m / 2')
Bornier 4 pôles
8 AWG / 10 mm (1 m / 3' 3")
BLEU
