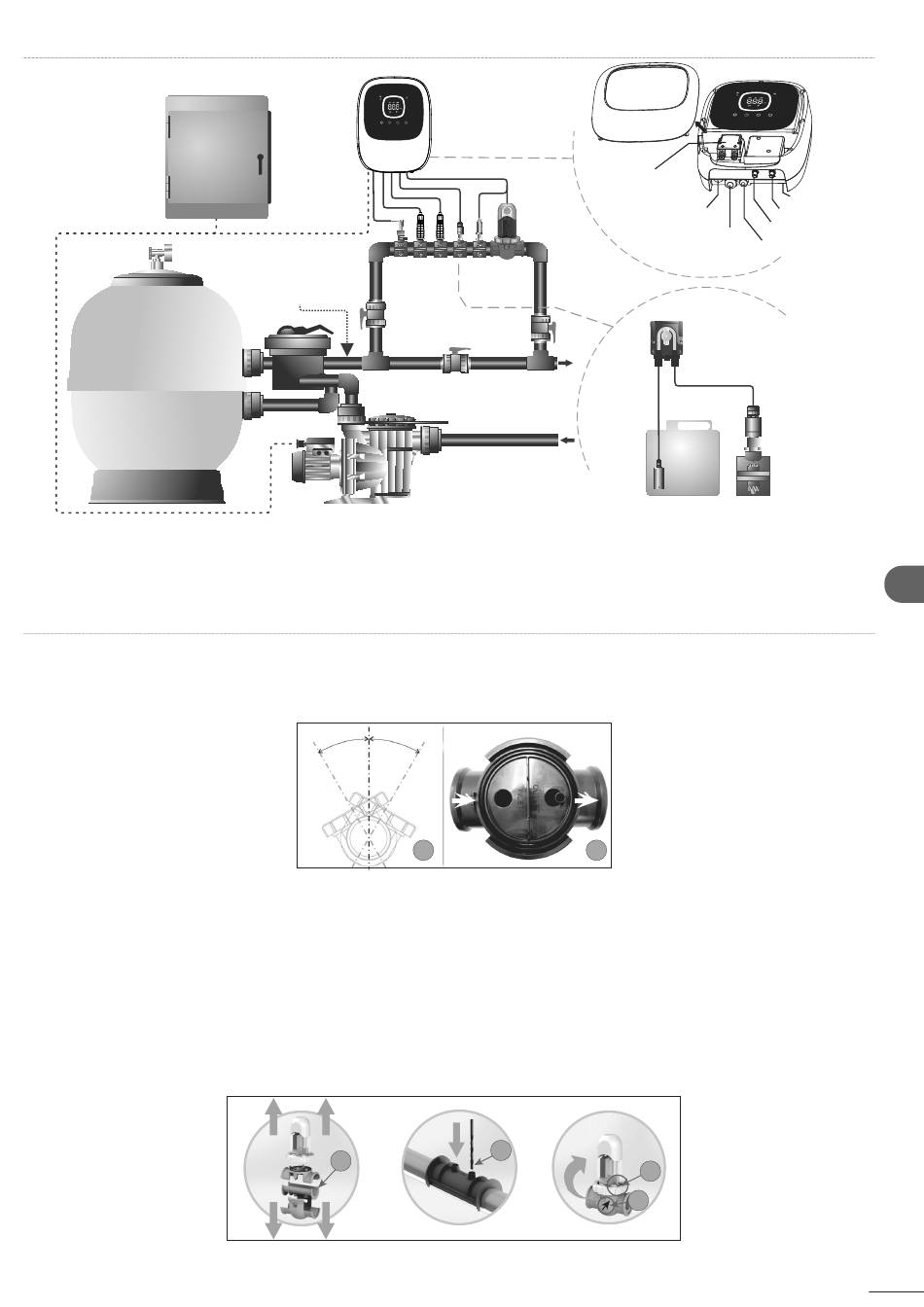

2.3 | Schémas d'installation
Tableau électrique
Filtre
Remarque : Ce schéma correspond à l'installation d'un modèle Ei2 evo avec toutes les options installées.
Il peut varier en fonction du modèle acheté.
2.4 | Installation de la cellule d'électrolyse
1. La cellule doit être installée dans un tuyau horizontal pour assurer que l'eau s'écoule avec un angle ou une pente ne
dépassant pas 30º (A)
2. Respectez le sens d'écoulement de l'eau. (B)
3. Démontez la cellule. (C)
4. Placez l'adaptateur de tuyau EU (DN50 mm) à l'envers à l'emplacement souhaité sur le tuyau (D). À l'aide d'un foret
ou d'un poinçon, marquez l'emplacement des trous à percer dans le tuyau, retirez l'adaptateur et percez les trous à
l'aide du foret fourni.
5. Fixez les parties inférieure et supérieure du collier de la cellule sur le tuyau à hauteur des trous en respectant le sens
d'écoulement de l'eau (C).
6. Positionnez la partie supérieure transparente de la cellule (présence d'un indicateur de position), placez la bague de
serrage sur le fi letage du collier supérieur, en alignant le point (E) du collier avec la fl èche présente sur le collier (F),
puis serrez à fond à la main (sans utiliser d'outils).
Équipement
Cellule + Température
Injecteur pH
ORP
pH
Flussostat
autres
équipements
0º
30º
30º
max.
max.
A
C
Sortie
Entrée
INLET
OUTLET
B
D
.
Pompe pH
Flussostat
Interrupteur
Sonde ORP
ON/OFF
Sonde pH
Cellule +
Alimentation 230 Vac
Température
Pompe
pH
Injecteur
Réducteur
de pH
E
F
F R
