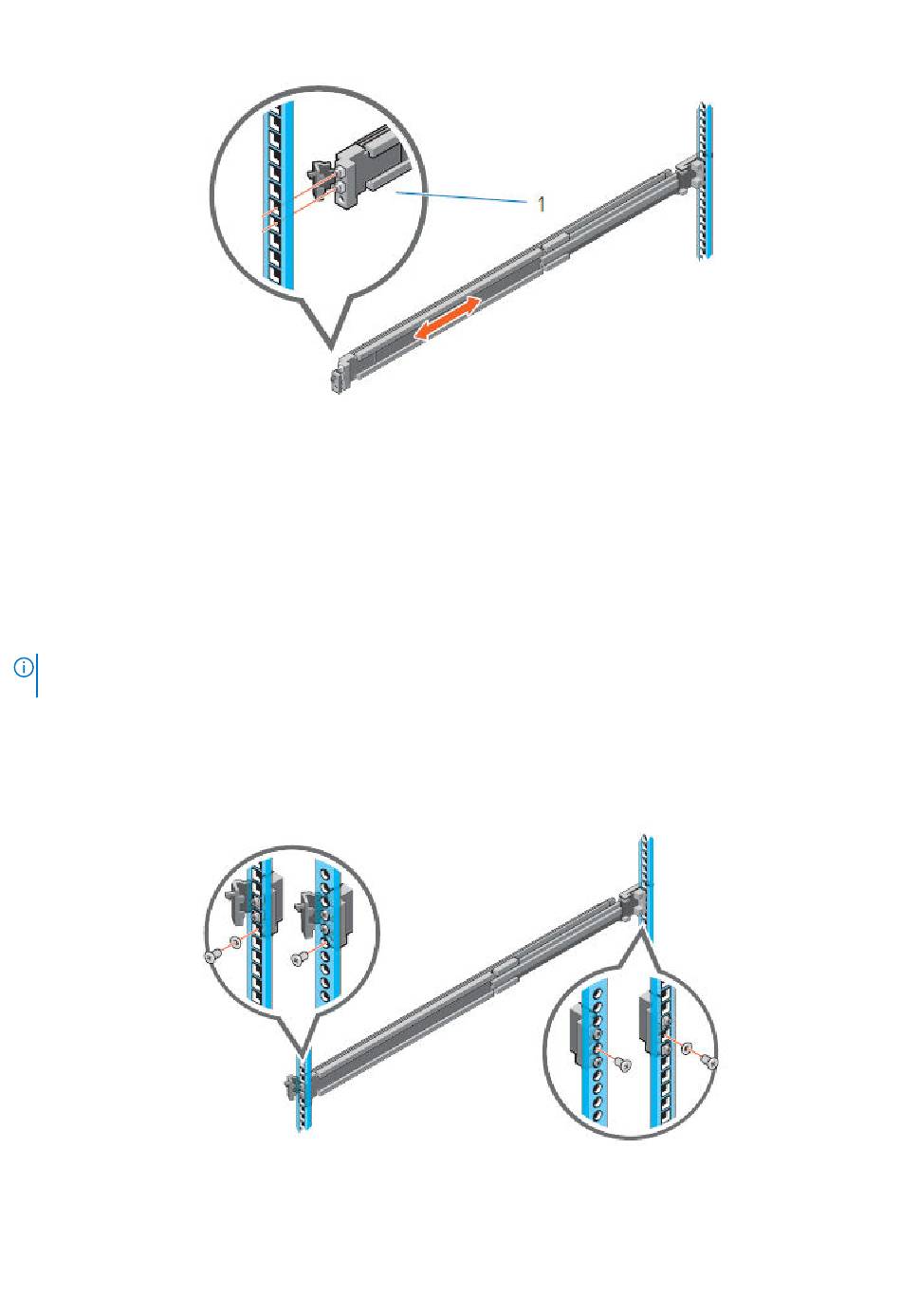

Figure 15. Installation de l'embout avant de la glissière
6. Répétez les étapes précédentes pour installer l'assemblage de rail de droite.
Fixer les assemblages de rail à l'armoire
Les vis et les rondelles fournies sont utilisées pour fixer les assemblages de rail à l'avant et à l'arrière de l'armoire.
À propos de cette tâche
REMARQUE :
Pour les armoires à trous carrés, installez la rondelle conique fournie avant d'installer la vis. Pour les armoires à trous
ronds non filetés, installez uniquement la vis sans la rondelle conique.
Étapes
1. Alignez les vis aux espaces U désignés sur les brides avant et arrière du rack.
Assurez-vous que les trous de vis situés sur la languette du support de fixation du système sont alignés aux espaces U désignés.
2. Insérez et serrez les deux vis à l'aide d'un tournevis cruciforme n°2.
Figure 16. Installation des vis
Installation du système dans le rack
25
