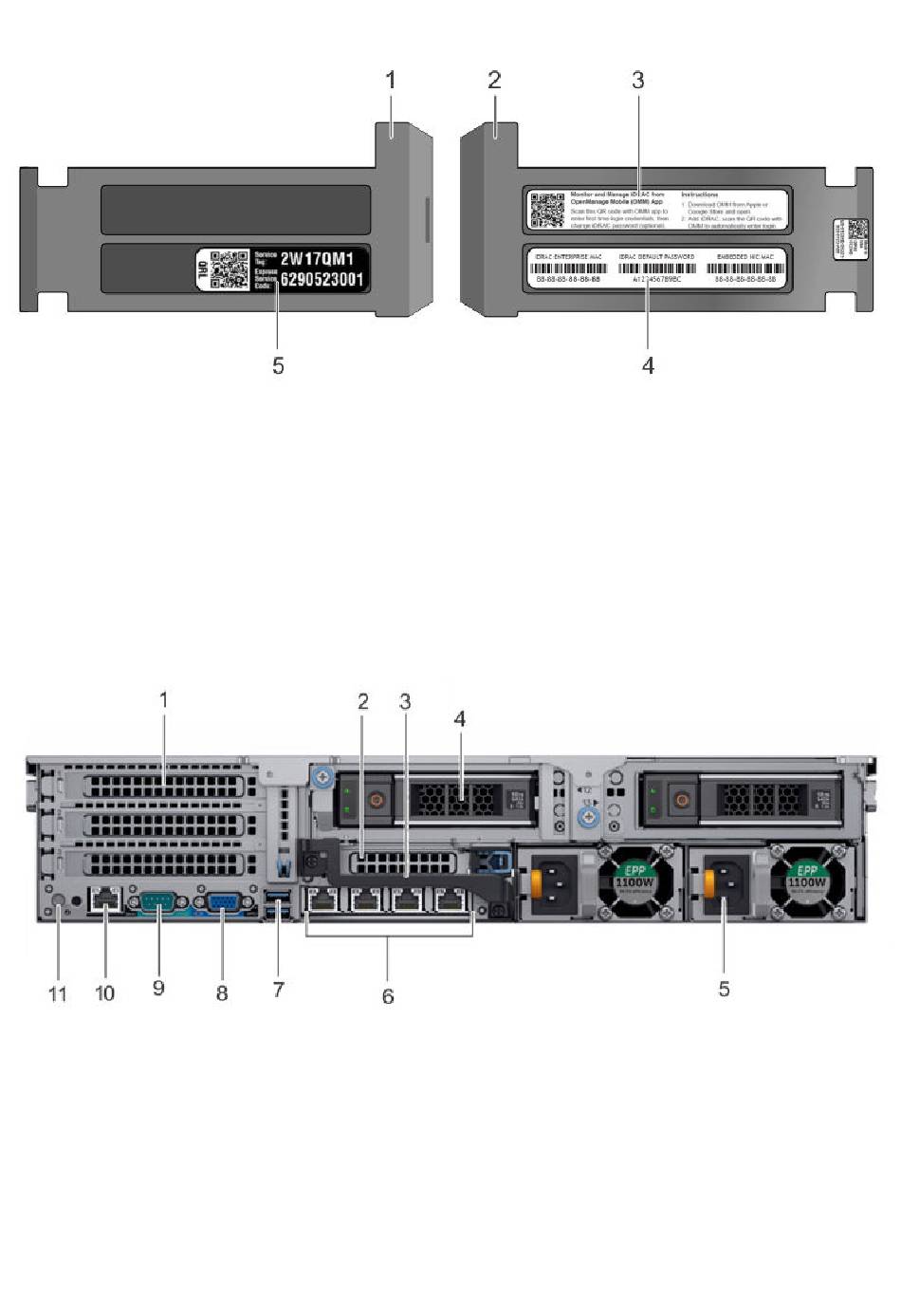

Figure 5. Étiquette d'informations
1. Étiquette d'informations (vue de dessus)
2. Étiquette d'informations (vue arrière)
3. Étiquette OpenManage Mobile (OMM)
4. Étiquette contenant l'adresse MAC iDRAC et le mot de passe
5. Numéro de série
Panneau arrière
Le panneau arrière du système DD3300 contient le port série du système, les cartes NIC, les blocs d'alimentation et les baies de disques
3,5". L'image montre l'arrière du système.
Figure 6. Panneau arrière
1. Logements de carte d'extension PCIe, hauteur standard
● Le logement supérieur est pour la carte NIC à 2 ports 10 GbE (en option)
● Le logement central est destiné au module FC à 4 ports 16 Gb/s (en option).
● Le logement inférieur n'est pas prise en charge
2. Non pris en charge : logement de carte d'extension PCIe demi-hauteur
3. Poignée arrière
4. Baies de disques 3,5" (utilisées pour 1 disque SSD de 480 Go dans les configurations de 8, 16 et 32 To)
5. Unités d'alimentation (1 ou 2)
18
Présentation du matériel PowerProtect DD3300
