1. Bouton d'alimentation
2. Non pris en charge : 2 ports USB 2.0 (non pris en charge)
3. Non pris en charge : port iDRAC Direct (micro USB 2.0)
4. Voyant iDRAC Direct
5. Non utilisé : port VGA
Disques avant
Le système DD3300 contient 4, 10 ou 12 disques durs 3,5" à l'avant, selon la configuration de la capacité. Chaque disque dur possède un
voyant d'activité et un voyant d'état. La

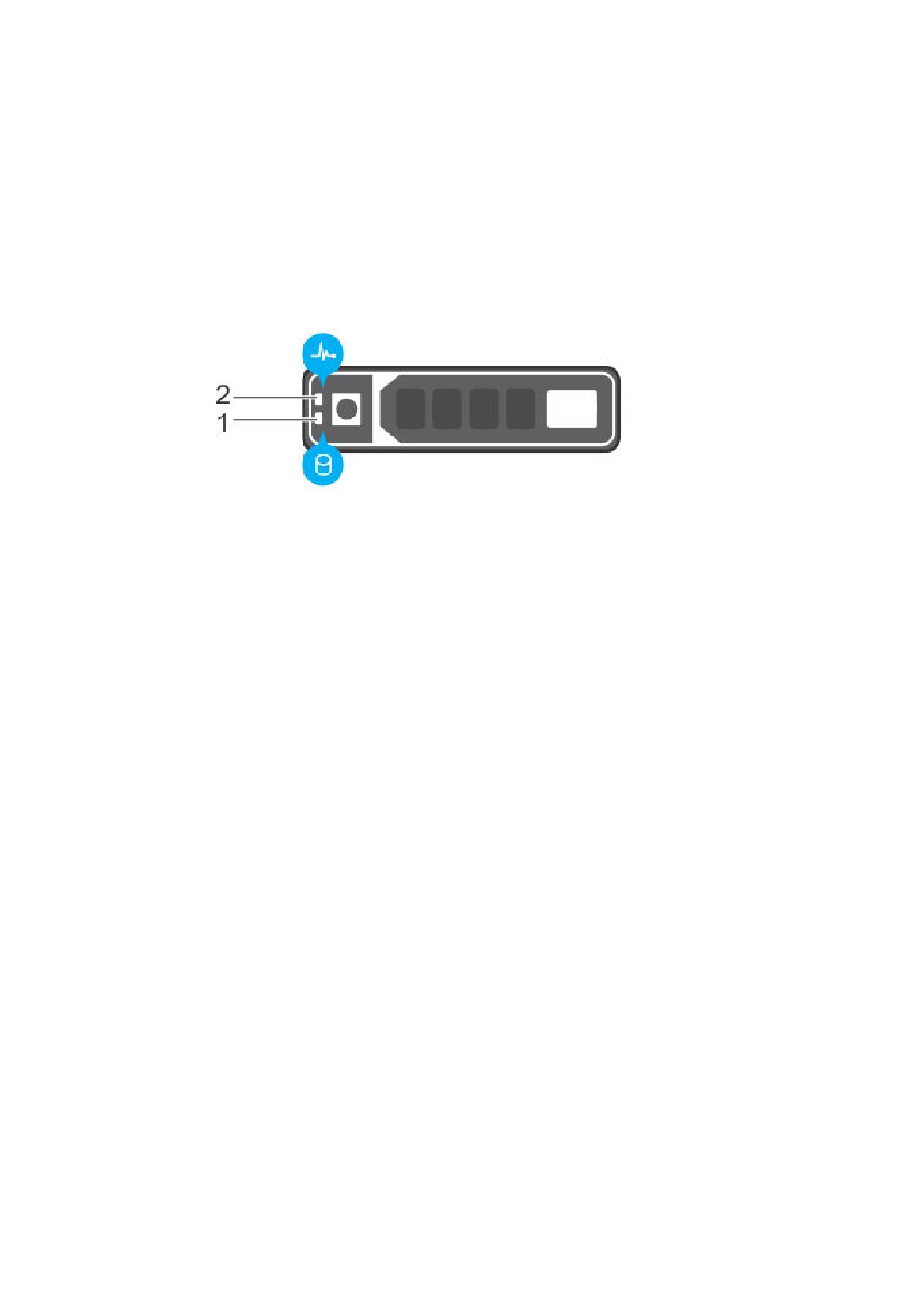

Figure 4. Voyants de disque
1. Voyant d'activité du disque dur
2. Voyant d'état du disque dur
Le voyant d'activité du disque dur clignote au cours de l'activité du disque.
Le voyant d'état du disque dur présente les états suivants :
● Clignote en vert deux fois par seconde : identification des disques ou préparation du retrait.
● Éteint : le disque est prêt à être retiré.
● Clignote en vert, puis en ambre, puis s'éteint : défaillance du lecteur prévue.
● Clignote en ambre quatre fois par seconde : disque défaillant.
● Vert fixe : disque en ligne.
● Clignote en vert lentement : reconstruction de disque.
● Clignote en vert pendant trois secondes, puis en ambre pendant trois secondes, puis s'éteint : arrêt de la reconstruction.
Étiquette d'informations
Le numéro de série du système DD3300 se trouve à l'avant du système, dans le coin inférieur droit du boîtier. Cette étiquette se trouve sur
tous les systèmes DD3300 et inclut le numéro de série du produit.
Le numéro de série du produit, une chaîne alphanumérique de 14 caractères, est le mot de passe par défaut pour la console série et System
Manager et l'accès à iDRAC se trouve sur l'étiquette d'adresse MAC et de mot de passe iDRAC (nº 4) sur la figure suivante.
Voyants de disque
, page 17 illustre les voyants de disque dur.
Présentation du matériel PowerProtect DD3300
17
