Panneau avant
Le panneau avant du système DD3300 se compose de deux panneaux de commande, qui contiennent les voyants et les ports du
système, douze baies de disques 3,5" et l'étiquette du numéro de série.
composants du panneau avant.

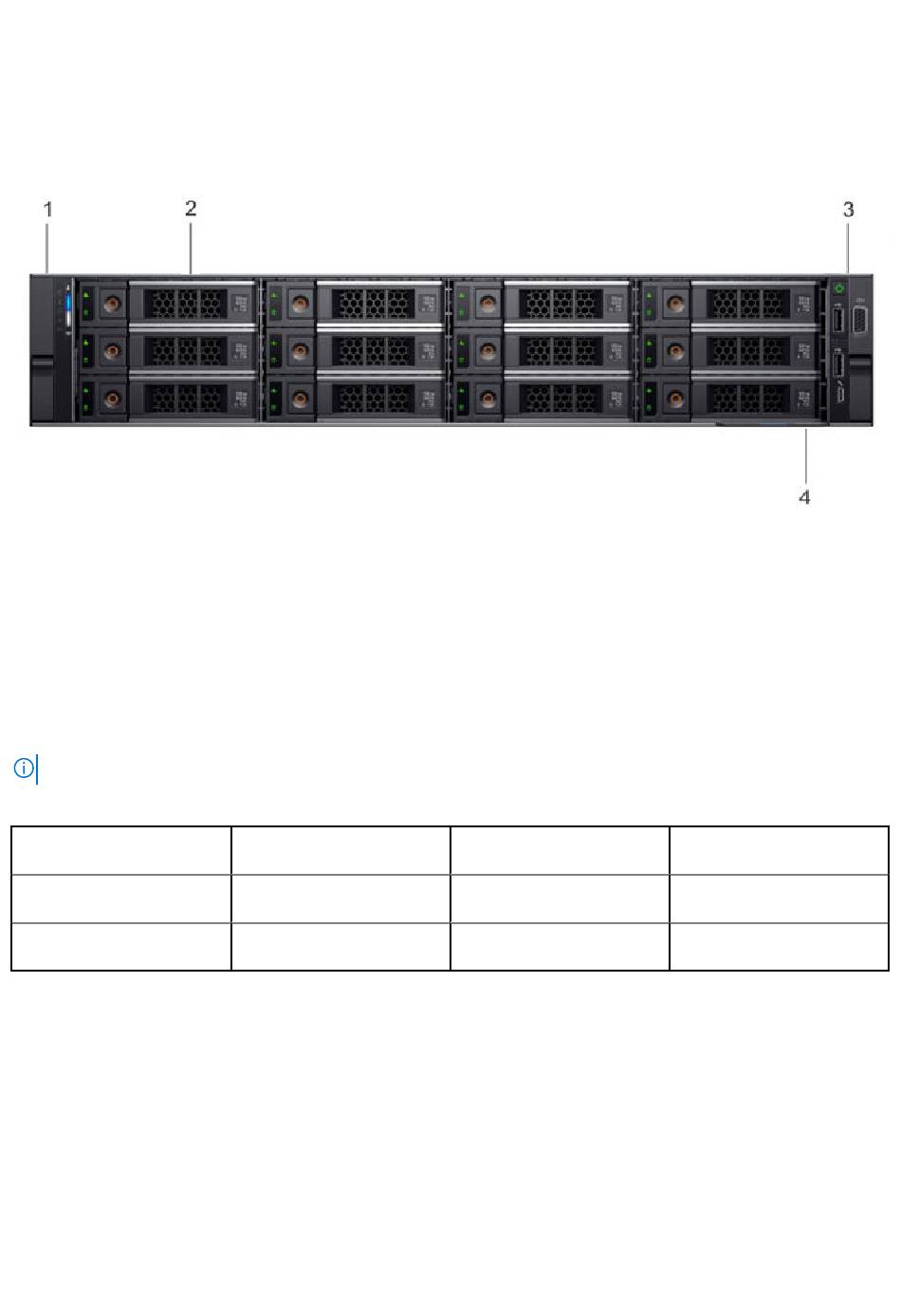

Figure 1. Panneau avant
1. Panneau de configuration gauche
2. Disque 3,5"
3. Panneau de configuration droit
4. Étiquette d'informations
Organisation des disques
Le tableau suivant indique l'emplacement physique de chaque logement de disque
REMARQUE :
Bien que les logements physiques soient numérotés à partir de 0, le logiciel indique les logements à partir de 1.
Tableau 6. Numéros de logement de disque à l'avant
Logement 0 (logement logiciel
n°1)
Logement 1 (logement logiciel
n°2)
Logement 2 (logement logiciel
n°3)
Panneau de commande gauche
Le panneau de commande de gauche contient des voyants d'état système. La
panneau.
14
Présentation du matériel PowerProtect DD3300
Logement 3 (logement logiciel
n°4)
Logement 4 (logement logiciel
n°5)
Logement 5 (logement logiciel
n°6)
Panneau avant
, page 14 L'image montre les emplacements des
Logement 6 (logement logiciel
n°7)
Logement 7 (logement logiciel
n°8)
Logement 8 (logement logiciel
n°9)
Panneau de commande gauche
Logement 9 (logement logiciel
n°10)
Logement 10 (logement logiciel
n°11)
Logement 11 (logement logiciel
n°12)
, page 15 illustre le
