6-3.

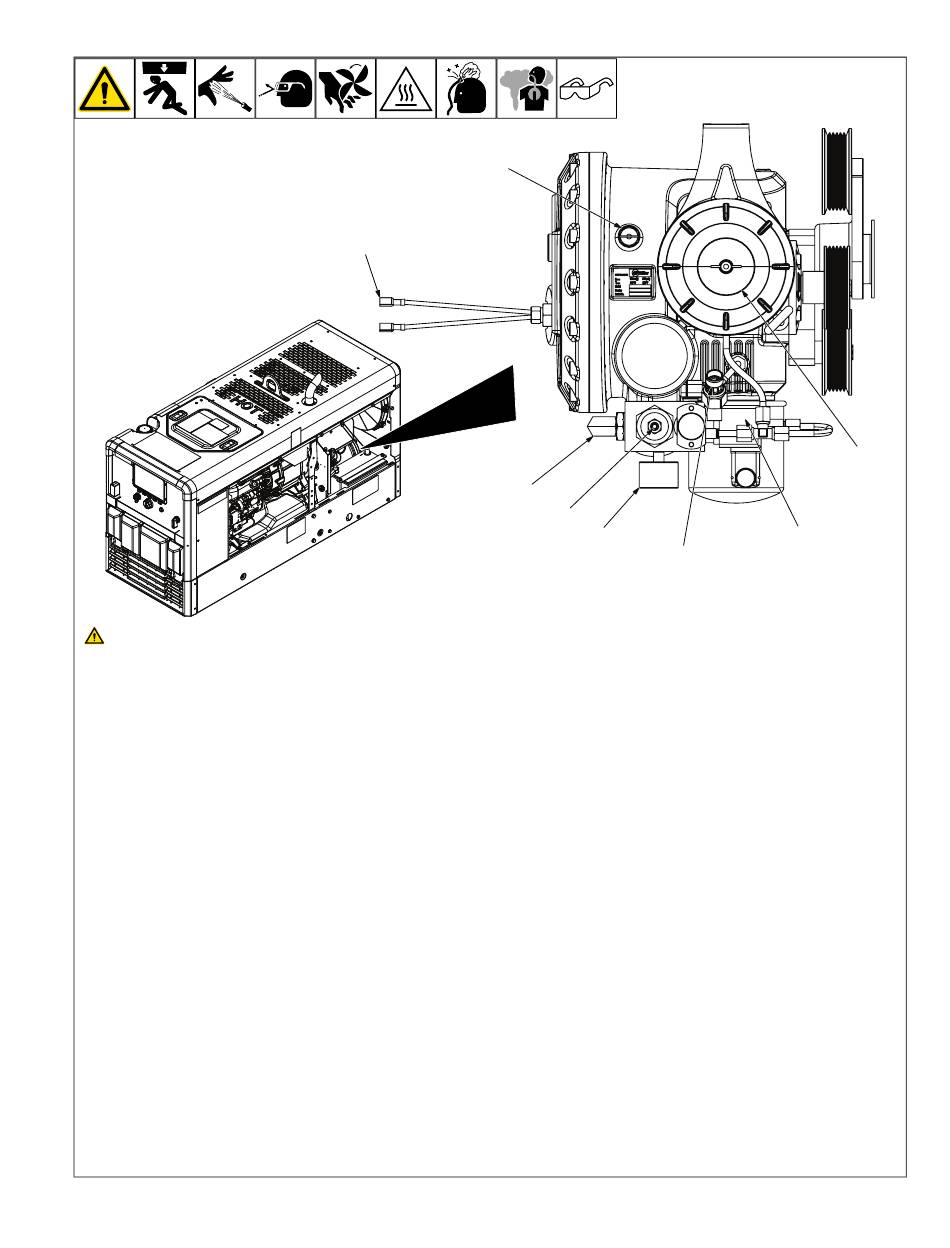

Commandes du compresseur d'air
Après l'arrêt du compresseur d'air,
la purge commence. Ce cycle peut
prendre plusieurs minutes. Quand la
jauge indique zéro, ouvrir le bou-
chon lentement pour libérer la pres-
sion restante.
1 Manomètre du carter du compresseur
d'air
2 Capteur de pression
Le capteur de pression mesure la pression
de sortie du compresseur. Un clapet de non-
retour installé dans le compresseur permet
de conserver la pression de sortie quand la
pression du carter est diminuée.
Voir la section 6-2 pour régler la pression du
compresseur.
La surpression est déclenchée à 185 ±
10 psi (1 276 ± 69 kPa), désactive le
compresseur et affiche le message « Sur-
pression compresseur d'air ». L'alimentation
du compresseur est désactivée jusqu'à ce
que le compresseur d'air soit arrêté ou que
la pression du carter tombe en dessous de
185 psi (1276 kPa).
AVIS – Un fonctionnement fréquent en sur-
pression peut causer des dommages à l'em-
brayage et à la courroie.
3 Soupape de décharge
Le compresseur est aussi équipé d'une sou-
pape de sécurité mécanique (soupape de
décharge) qui s'ouvre si la pression atteint
225 psi (1 551 kPa).
OM-296490 Page 44
3
4
6
4 Capteur de température
Le compresseur s'arrête à cause d'une tem-
pérature trop élevée et le message « Sur-
chauffe compresseur d'air » s'affiche. La
condition d'erreur est automatiquement réin-
itialisée quand la température diminue. L'ali-
mentation du compresseur est désactivée
jusqu'à ce que l'interrupteur du compresseur
d'air soit placé sur la position « Off ».
Purge du compresseur
5 Soupape de purge
�
Pour empêcher le moussage ou la li-
bération soudaine de pression, atten-
dre 10 minutes après l'arrêt avant
d'ouvrir le bouchon de remplissage du
compresseur ou d'effectuer d'autres
travaux
d'entretien
compresseur.
Pour contrôler la libération de l'air mélangé
à l'huile du compresseur (lorsqu'il fonc-
tionne), le compresseur effectue un cycle de
purge quand il est arrêté ou quand le moteur
est arrêté. La soupape de purge évacue len-
tement la pression dans le compresseur.
7
1
2
Mode
de
ralenti
compresseur
6 Sortie du compresseur
Quand la pression MAXIMALE est atteinte,
la soupape de purge est mise hors tension
et le compresseur commence à diminuer la
pression du carter. Si aucun air n'est utilisé,
la pression du carter du compresseur conti-
nue à diminuer. Après 45 secondes, l'em-
brayage est débrayé et le moteur tourne au
ralenti. S'il y a une chute de pression rapide
au niveau de la sortie du compresseur, ou si
la pression est inférieure à la limite MINI-
MALE, l'embrayage et le compresseur s'ac-
tivent jusqu'à ce que la pression MAXIMALE
soit atteinte.
sur
le
7 Pression minimale/Clapet de non-retour
Conserve une pression minimale de 60 psi
(414 kPa) à la sortie du compresseur pour
que l'huile continue à circuler dans le sys-
tème. Un clapet de non-retour est aussi in-
clus pour éviter que l'air du réservoir d'air
fourni par le client ne retourne dans le
compresseur pendant la purge.
8 Soupape de contrôle d'entrée
Contrôle la quantité d'air qui entre dans le
compresseur. Au fur et à mesure que la sou-
pape de contrôle d'entrée se ferme, de
moins en moins d'air est fourni par le
compresseur à la sortie.
8
5
et
d'attente
du
