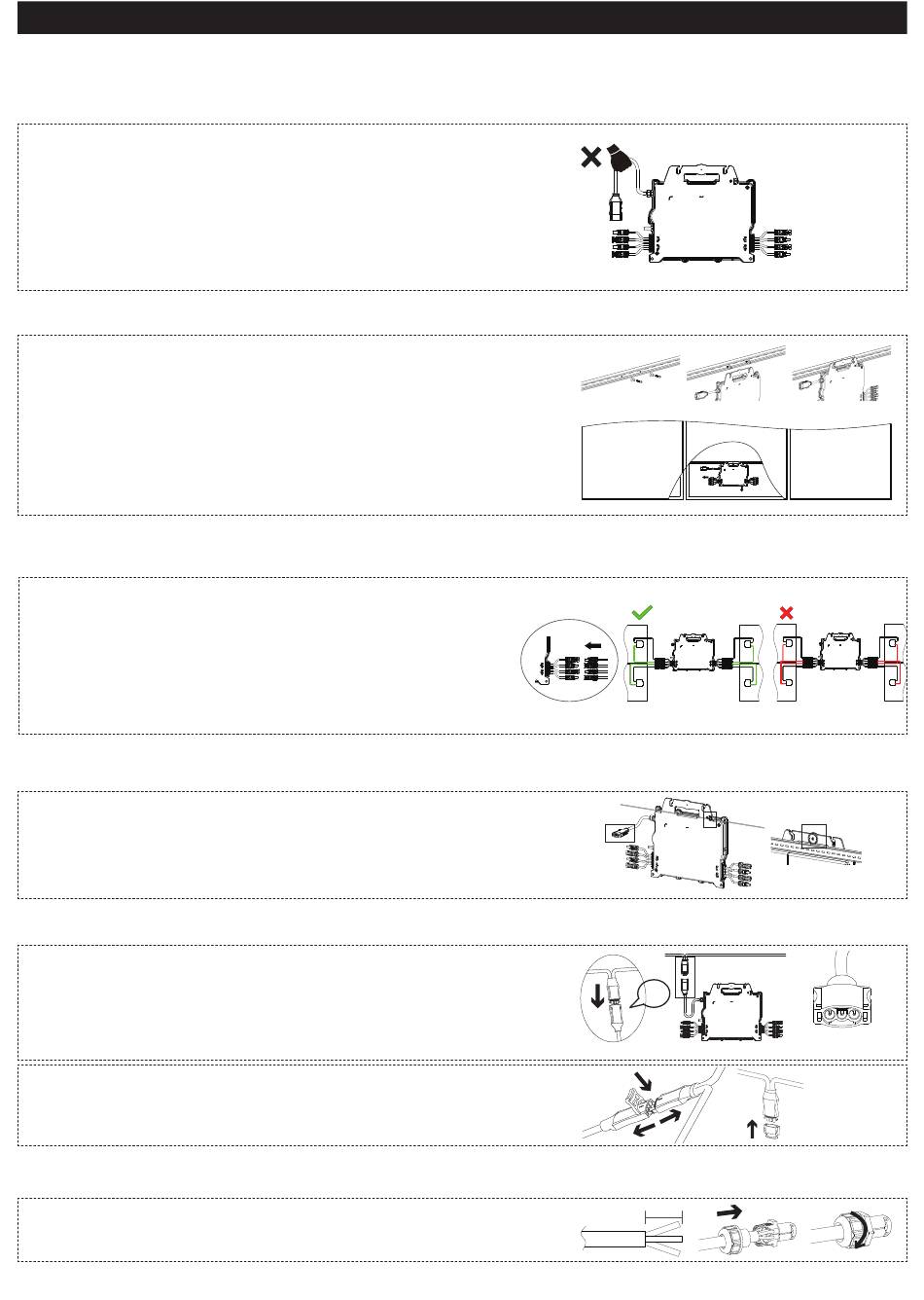

Snelle installatiegids voor de QS2-serie micro-omvormer
Stap 1
Controleer de netspanning
Controleer of de netspanning overeenkomt met de nominale spanning van de micro-omvormer
Stap 2
Verdeling Y3 AC-buskabel
a.Elk aansluitpunt van de AC-buskabel moet overeenkomen met de positie van de micro-omvormer.
b.Het ene uiteinde van de AC-buskabel wordt gebruikt om verbinding te maken tussen de lasdoos en het
elektriciteitsnet.
c.Bedraad de geleiders van de AC-bus: L - BRUIN ; N - BLAUW;PE - GEEL-GROEN.
WAARSCHUWING:De kleurcodering van draden kan, afhankelijk van plaatselijke voorschriften, afwijken. Controleer
of alle draden van de installatie overeenkomen alvorens ze op de AC-bus aan te sluiten. Verkeerde bekabeling kan de
micro-omvormers onherstelbaar beschadigen. Dergelijke schade wordt niet gedekt door de garantie.
Tijdens het hele kabelleggen en de installatie moet ervoor zorgen dat de schakelaars van de AC-bus en het elektri-
citeitsnet worden afgesloten om onverwachte elektrische schokken tijdens het installatieproces te voorkomen.
LET OP! Til de micro-omvormer NIET op aan de AC-kabel. Hierdoor kan de AC-kabel gedeeltelijk of geheel
losgekoppeld worden van het toestel, met als gevolg niet of slecht werken.
Stap 3
De micro-omvormers op het montagerek bevestigen
a.Markeer de plaats van de micro-omvormer op het rek ten opzichte van de lasdoos van het paneel of andere
belemmeringen.
b.Monteer op elk van deze plaatsen één micro-omvormer met de hardware die wordt aanbevolen door de
leverancier van het montagerek. Bij het installeren van de micro-omvormer moet de aardingsring naar de
rekken gericht zijn.
WAARSCHUWING:Installeer de micro-omvormers (inclusief DC- en AC-connectoren) onder de zonnepanelen om
directe blootstelling aan regen, UV-straling of andere schadelijke weersomstandigheden te vermijden. Laat minimaal
1,5 cm (3/4'') vrij onder en boven de behuizing van de micro-omvormer om een goede luchtstroom te waarborgen.
Het rek dient correct geaard te zijn volgens de plaatselijke elektriciteitsvoorschriften.
Tip:Zorg er bij de installatie van zonnepanelen evenwijdig aan het dak voor dat de gelijkstroomstekkers, de antenne
en het ledlampje van de micro-omvormer naar buiten gericht zijn om het monitoren van de status van het lampje te
vergemakkelijken en te zorgen voor optimale kwaliteit van de communicatie.
Stap 4
APsystems micro-omvormers op de zonnepanelen aansluiten
Wanneer de DC-kabels worden aangesloten, moet de micro-omvormer onmiddellijk één keer rood en
drie keer groen knipperen. Dit gebeurt zodra de DC-kabels worden aangesloten en toont aan dat de
micro-omvormer correct functioneert. Deze hele controlefunctie start en eindigt binnen 5 seconden na
het aansluiten van het toestel, dus let goed op deze lampjes bij het aansluiten van de DC-kabels.
WAARSCHUWING:1.Controleer nauwkeurig of alle AC- en DC-bedrading correct is geïnstalleerd. Zorg
ervoor dat er geen AC- en/of DC-draden bekneld of beschadigd zijn. Controleer of alle lasdozen goed
zijn gesloten.
2.Zorg ervoor dat de lengte van elke DC-kabel binnen 3 meter blijft.
3.Elk PV-paneel dient op de juiste manier op hetzelfde kanaal te worden aangesloten.
Zorg ervoor dat u positieve en negatieve DC-kabels niet in twee verschillende ingangskanalen splitst: de
micro-omvormer wordt beschadigd en de garantie vervalt daarmee.
Stap 5
Het systeem aarden
Er zijn drie manieren om aardingen aan te sluiten op de APsystems QS2:
① De AC buskabel Y3 heeft een ingebouwde PE-draad om de omvormers in de AC-circuitkast te aarden.
② Als de beugel geaard is, kan de aardring op de omvormer een nauwe verbinding op de beugel creëren als aard-
verbinding. Dit is ook een oplossing om de beugel door de omvormer te aarden wanneer de omvormers geaard zijn.
③ Als een externe verbinding nodig is, kan een externe draad worden verbonden met de aardingsklem aan de
buitenkant van de omvormer en worden aangesloten op de aarde.
Stap 6
De APsystems micro-omvormer op de AC-buskabel aansluiten
Steek de AC-connector van de micro-omvormer in de connector van de hoofdkabel. Let op de hoorbare klik, die
aangeeft dat de verbinding stevig vastzit.
① Best Practice: gebruik het buskabelontgrendelingsgereedschap van de AC-bus om de connectors los te maken.
② WAARSCHUWING:Dek alle ongebruikte connectoren af met de Y-CONN voor buskabels om de ongebruikte
connectoren te beschermen.
Stap 7
Een beschermdop op het uiteinde van de AC-buskabel installeren
A.Strip de mantel van de kabel
B.Steek het kabeluiteinde in de afdichting.
C.Draai de moer met 4-5 N·m totdat het vergrendelingsmechanisme functioneert.
M8 -(Niet door APsys-
tems aangeleverd)
11 NL
Passaggio
Klik
Van links naar rechts:
25mm-30mm
L-PE-N
