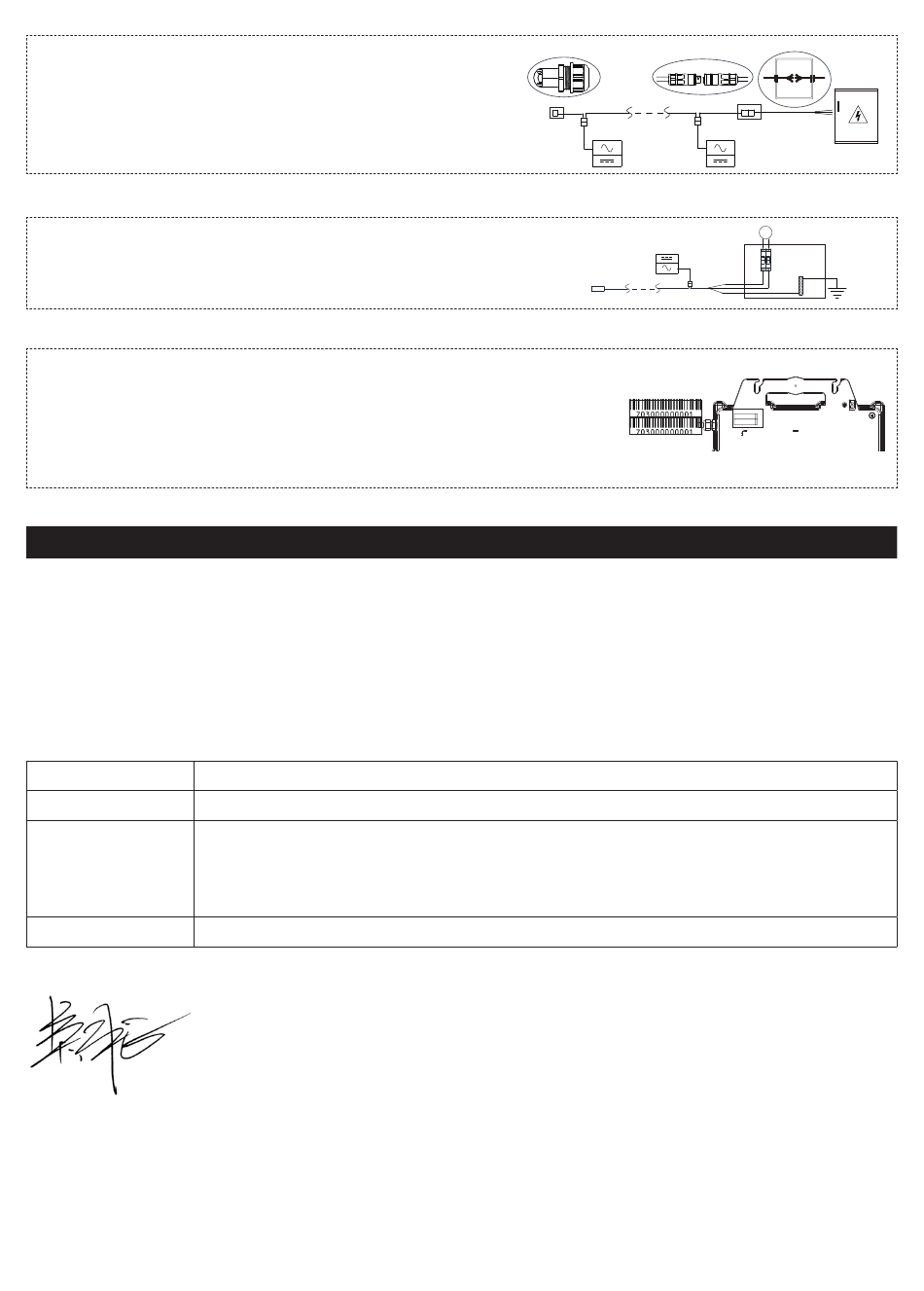

Étape 8
Câble d'extension AC
Lorsqu'un câble d'extension AC est nécessaire, les utilisateurs peuvent connecter le câble de bus AC et
le câble d'extension AC dans une boîte de jonction ou utiliser une paire de connecteurs AC mâle/femelle
qu'APsystems fournit comme accessoire en option.
Étape 9
Connecter les micro-onduleurs APsystems au réseau
1.Veuillez installer des disjoncteurs bipolaires avec un courant nominal approprié ou conformément à la
réglementation locale, qui sont obligatoires pour se connecter au réseau.
2.Il n'est pas recommandé d'installer des disjoncteurs de courant de fuite ou des disjoncteurs AFCI/GFCI.
Étape 10
Réalisation du plan d'installation APsystems
a.Chaque micro-onduleur APsystems dispose de 2 étiquettes amovibles avec un numéro de série.
b.Réalisez le plan d'installation en collant l'étiquette d'identification de chaque micro-onduleur, spécifiant la position (1, 2) et
l'orientation du module PV
c.La deuxième étiquette peut être collée sur le cadre du module solaire, ce qui pourra être utile plus tard pour confirmer la position
du micro-onduleur sans démonter le module PV.
ATTENTION：①. La disposition du plan d'installation des numéros de série des micro-onduleurs n'est adaptée qu'à une installation
classique
②. Le plan d'installation se trouve en annexe, à la dernière page de ce manuel.
③. Utilisez les menus de l'ECU_APP (disponible dans EMA Manager APP) pour scanner les numéros de série lors de la configuration
de l'ECU (pour plus d'informations, merci de consulter le Guide d'Installation de l'ECU).
Nous, ALTENERGY POWER SYSTEM INC.
À
Bâtiment 2, n° 522, rue Yatai, district de Nanhu, ville de Jiaxing, Zhejiang 314050, Chine, déclarons sous notre seule responsabilité que le produit
Description du produit : Micro-onduleur
Modèle : QS2
Les produits concernés par cette déclaration sont conformes aux normes et / ou autres documents normatifs suivants.
Safety
Health
EMC
Radio
Nous déclarons par la présente que les produits ci - dessus sont conformes à toutes les exigences essentielles de la directive sur les équipements radio 2014 / 53 /
UE (Red).
Titre : Directeur
Adresse : Jiaxing, Chine
Date :18/12/2024
Gamme de fréquences ZigBee：2405MHz - 2480MHz
ZigBee Puissance de sortie RF (EIRP)：＜ 20 dBm
DÉCLARATION DE CONFORMITÉ CE
(N° 20241218)
EN 62109-1:2010; EN 62109-2:2011
EN 62479:2010; EN 50663:2017
EN 62920:2017+A11:2020+A1:2021
EN 55011:2016+A1:2017+A11:2020+A2:2021
EN IEC 61000-6-3:2021; EN IEC 61000-6-4:2019
EN IEC 61000-6-1:2019; EN IEC 61000-6-2:2019
EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021
EN 301 489-1 V2.2.3 (2019-11); EN 301 489-17 V3.2.4 (2020-09)
EN 300 328 V2.2.2(2019-07)
Importateur: Altenergy Power System Europe B.V
Adresse: Karspeldreef 8, 1101 CJ, Amsterdam, Pays-Bas
Email: support.emea@Apsystems.com
Fabricant: Altenergy Power System Inc.
Adresse: Bâtiment 2, N° 522, Yatai Road, Nanhu District, Ville de Jiaxing, Zhejiang 314050, Chine
9 FR
Capuchon d'extrémité de câble
Connecteurs CA mâle/
femelle
Boîte de jonction AC
Ou
Câble d'extension AC
METER
L
N
PE
