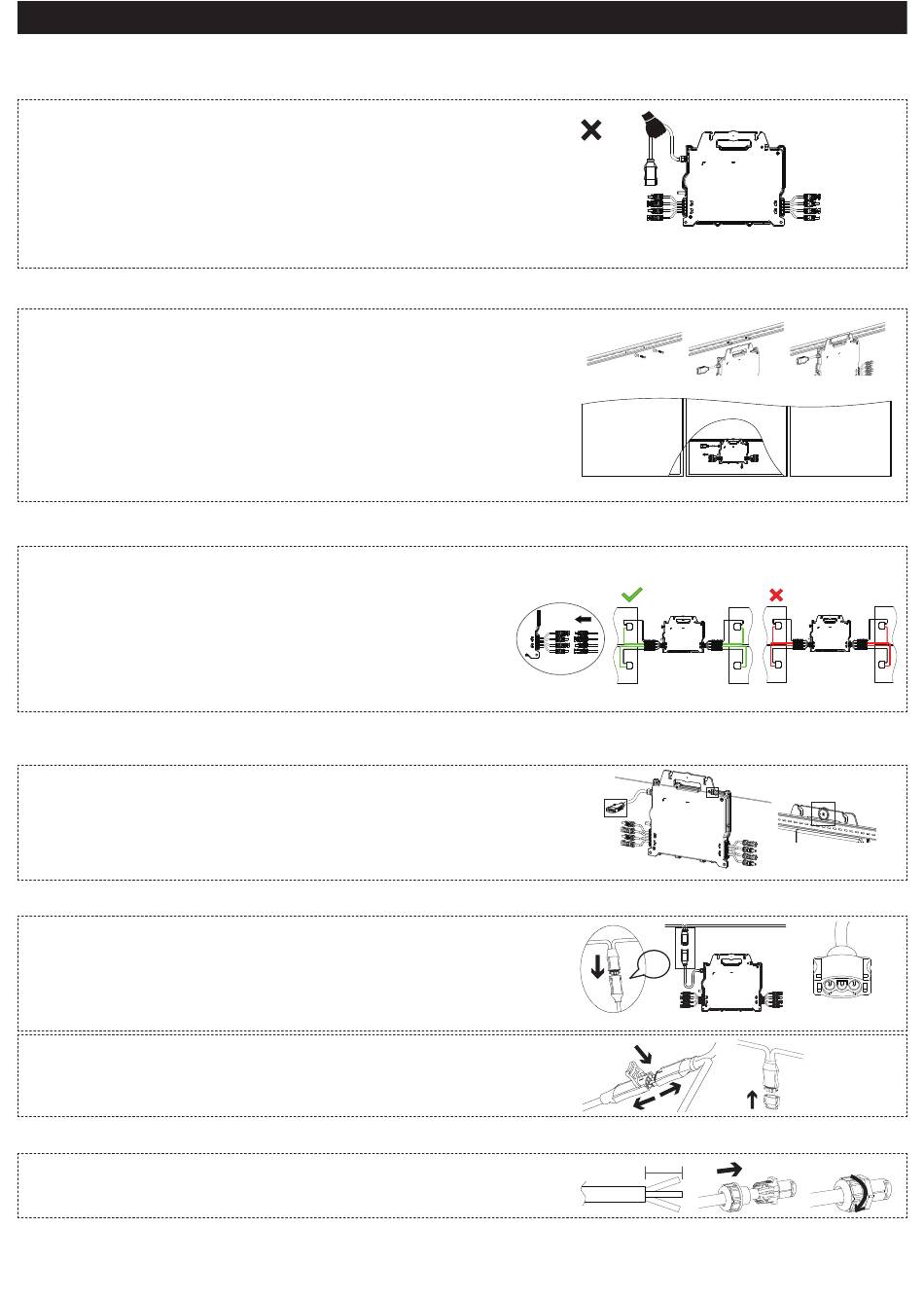

Guide d'installation rapide de l'onduleur micro QS2
Étape 1
Vérification des paramètres réseau
Étape 2
Installation du câble bus AC Y3
a.Chaque connecteur du câble bus AC doit être dans une position adaptée par rapport au micro-onduleur.
b.Une extrémité du câble bus AC sert à accéder au boîtier de raccordement dans le réseau électrique.
c.Connection des conducteurs du câble bus AC : L - MARRON ; N - BLEU；Terre - JAUNE VERT.
AVERTISSEMENT：Le code couleur des câbles peut différer selon la réglementation locale. Vérifiez tous les câbles
de l'installation avant de raccorder le bus AC afin de vous assurer qu'ils correspondent. Un câblage incorrect peut
endommager les micro-onduleurs de manière irréversible : ce type de défaillance n'est pas couvert par la garantie.
Tout au long de la pose et de l'installation du câble, vous devez vous assurer que les disjoncteurs du bus AC et du
réseau électrique sont déconnectés, ce qui empêche les blessures électriques accidentelles lors de l'installation.
ATTENTION : ne transportez PAS le micro-onduleur en le tenant par le câble AC. Le câble risquerait d'être partiellement
ou totalement déconnecté de l'appareil, entraînant une panne ou un dysfonctionnemen.
Étape 3
Fixation des micro-onduleurs au support
a.Marquez l'emplacement du micro-onduleur sur le support, en tenant compte de la boîte de jonction du
module PV ou de tout autre obstacle.
b.Fixez un micro-onduleur sur chacun de ces emplacements à l'aide du matériel recommandé par votre
fournisseur de support de fixation des modules PV. Lorsque vous installez le micro-onduleur, la rondelle de
mise à la terre doit être face au support.
AVERTISSEMENT：Installez les micro-onduleurs (y compris les connecteurs DC et AC) sous les modules PV afin
d'éviter toute exposition directe à la pluie, aux UV et à d'autres événements météorologiques néfastes. Laissez un
espace d'au moins 1,5 cm en-dessous et au-dessus du boîtier du micro-onduleur afin de permettre une ventilation
correcte. Le support de fixation doit être correctement relié à la terre conformément au code de l'électricité locale.
Astuce：Lors de l'installation des modules photovoltaïques en parallèle du plan de toiture, veuillez orienter les
connecteurs DC, l'antenne et l'indicateur LED du micro-onduleur vers l'extérieur pour faciliter le suivi de l'état de
l'indicateur et assurer une communication optimale.
Étape 4
Raccordement des micro-onduleurs aux modules PV
Lorsque vous branchez les câbles DC, le voyant (LED) du micro-onduleur doit immédiatement clignoter
en rouge une fois et en vert dix fois. Cela se produit dès que les câbles DC sont branchés afin de
montrer que le micro-onduleur fonctionne correctement. L'ensemble de cette fonction de contrôle
débute et se termine dans les 10 secondes suivant le branchement de l'appareil, donc portez une
attention particulière à ces voyants lors du branchement des câbles DC.
VERTISSEMENT：1.Vérifiez bien que tous les câbles AC et DC ont été correctement installés. Assurez-
vous qu'aucun des câbles AC et/ou DC ne soit pincé ou endommagé. Veillez à ce que tous les boîtiers
de raccordement soient correctement fermés.
2.Veuillez vous assurer que la longueur de chaque câble DC est inférieure à 3 mètres.
3.Chaque panneau doit être soigneusement connecté sur une même entrée DC.
Assurez-vous de ne pas mélanger les câbles positifs et négatifs de panneaux différents sur une même
entrée DC : le micro-onduleur serait endommagé et la garantie ne s'appliquerait pas.
Étape 5
Mise à la terre du système
Il existe trois façons de connecter les masses sur l'APsystems QS2 :
① Le câble Y3 du bus AC dispose d'un fil PE intégré pour mettre les onduleurs à la terre dans la boîte de circuit AC.
② Si le rack est mis à la terre, la rondelle de mise à la terre sur l'onduleur pourrait créer un lien étroit avec le rack
en tant que connexion à la terre. C'est également une solution pour mettre à la terre le rack via l'onduleur lorsque
les onduleurs sont mis à la terre.
③ Si une connexion externe est nécessaire, un fil externe peut être relié à la borne de mise à la terre à l'extérieur
de l'onduleur et connecté à la terre.
Étape 6
Raccordement du micro-onduleur APsystems au câble bus AC
Insérez le connecteur AC du micro-onduleur dans le connecteur du câble principal. Veillez à entendre un « clic »
assurant un raccordement solide.
① Bonne pratique : utilisez l'outil de déconnexion du câble bus AC pour débrancher les connecteurs.
② AVERTISSEMENT：Protégez tous les connecteurs non utilisés à l'aide d'un bouchon Y-CONN pour câble bus.
Étape 7
Installation d'un bouchon de terminaison au niveau de l'extrémité du câble bus AC
A.Dénudez la gaine du câble.
B.Insérez l'extrémité du câble dans le
C.Faites tourner l'écrou de 4-5 N·m jusqu'à ce que le mécanisme de verrouillage rencontre la base.
M8 - (Non fourni par
APsystems)
①
①
8 FR
Le canal
③
Clic
De gauche à droite:
②
25mm-30mm
②
L-PE-N
