CARACTÉRISTIQUES PRODUIT

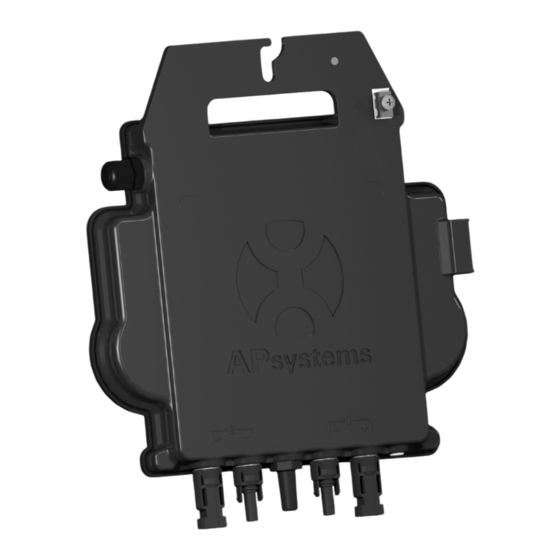

Apsystems 3rd Generation Dual microconverter bénéficie d'une toute nouvelle architecture. Dotés de 2 MPPT
indépendants, d'un courant d'entrée et d'une puissance de sortie élevés, les produits de la série DS3 s'adaptent aux
modules haute puissance d'aujourd'hui.
Leur conception innovante et compacte offre un produit plus léger tout en maximisant la production d'énergie. Les
composants sont encapsulés avec du silicone pour réduire les contraintes sur l'électronique, faciliter la dissipation
thermique, améliorer les propriétés d'étanchéité et assurer une fiabilité maximale du système via des méthodes de test
rigoureuses, y compris des tests de durée de vie accélérés. Un accès à l'énergie 24h/24 et 7j/7 via des applications ou un
portail Web facilite le diagnostic et la maintenance à distance.
La nouvelle série DS3 est interactive avec les réseaux électriques grâce à une fonctionnalité appelée RPC (Reactive Power
Control) pour mieux gérer les pics de puissance photovoltaïque dans le réseau. Avec une performance et une efficacité de
97.3%, une intégration unique avec 20% de composants en moins, les micro-onduleurs DS3-L, DS3 & DS3-H d'APsystems
changent la donne pour le solaire résidentiel et tertiaire.

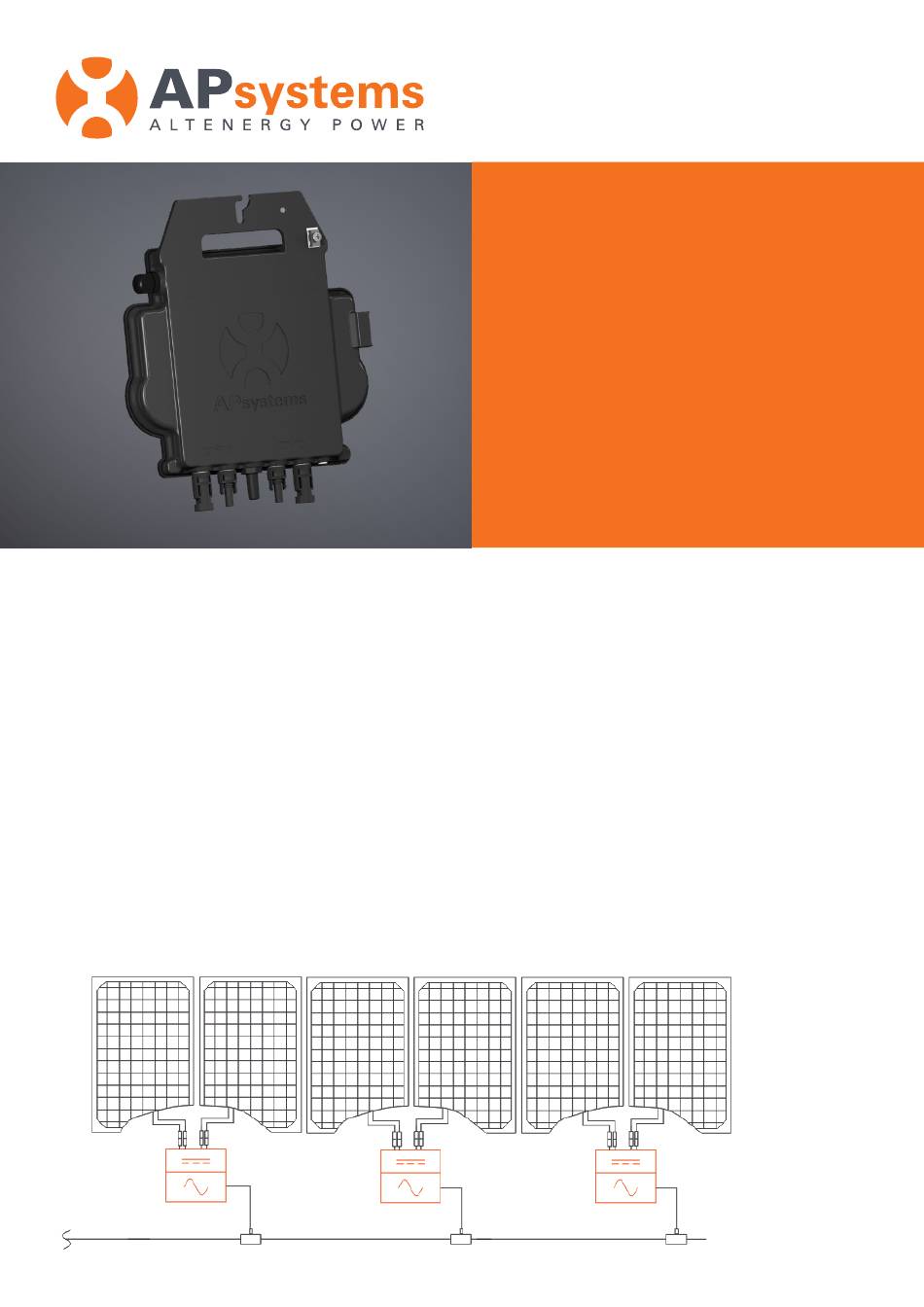

SCHÉMA DE CÂBLAGE
Leader de l'industrie solaire
en Technologie Micro-onduleur
Série
Le micro-onduleur duo
le plus puissant
• Un micro-onduleur connecte deux modules PV
• Puissance de sortie maximum de 730VA,
880VA, ou 960VA
• Un MPPT pour chaque module
• Courant d'entrée élevé pour s'adapter aux mo-
dules PV de haute puissance.
• Facteur de puissance ajustable (RPC)
• Fiabilité maximum, IP67
• Communications Zigbee cryptées
• Relais VDE intégrés
DS3
2023/08/24 Rev1.2
