6.6.2

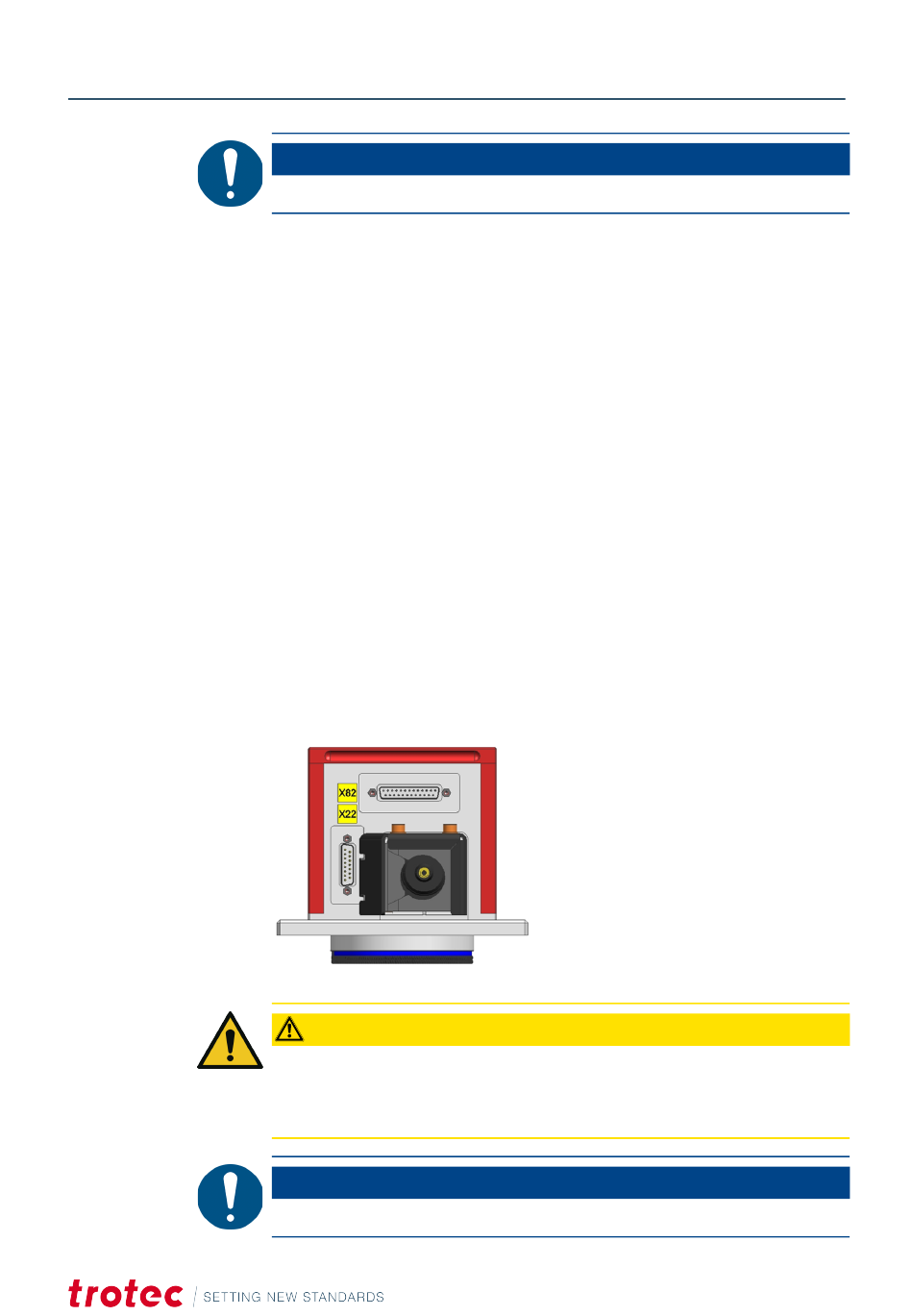

Aperçu des interfaces de la tête laser (face arrière)
REMARQUE
L'installation électrique est effectuée par du personnel spécialisé.
Après l'intégration mécanique de la tête laser, de l'insertion laser et du PC, les
composants doivent être reliés électriquement entre eux (lors de la livraison, l'insertion
laser et la tête laser sont déjà reliées).
Ensuite, il faut procéder aux connexions à l'équipement périphérique (connexion à
l'alimentation, signaux de commande et de sécurité externes, etc.) via les interfaces de
l'insertion laser et du PC.
Pour faciliter l'installation électrique, tous les connecteurs disposent de désignations
claires. Le connecteur avec la désignation X82 va avec la prise du même nom.
Les désignations de connecteurs sont également codées.
La dernière partie du code de désignation du connecteur identifie le composant
matériel.
Ce qui suit s'applique :
X ... 1 Insertion laser
X ... 2 Tête laser
ATTENTION
Le débranchement de la fibre pour séparer la tête laser doit être effectué exclusivement
par du personnel de service formé.
Débrancher le système avant de travailler dessus.
REMARQUE
À la livraison, les câbles sont déjà connectés à la tête laser.
Configuration et installation
43
