DESCRIPTION DE LA MACHINE
4.1
Aperçu de l'installation de la station de travail laser
4.1.1
Tête laser
32

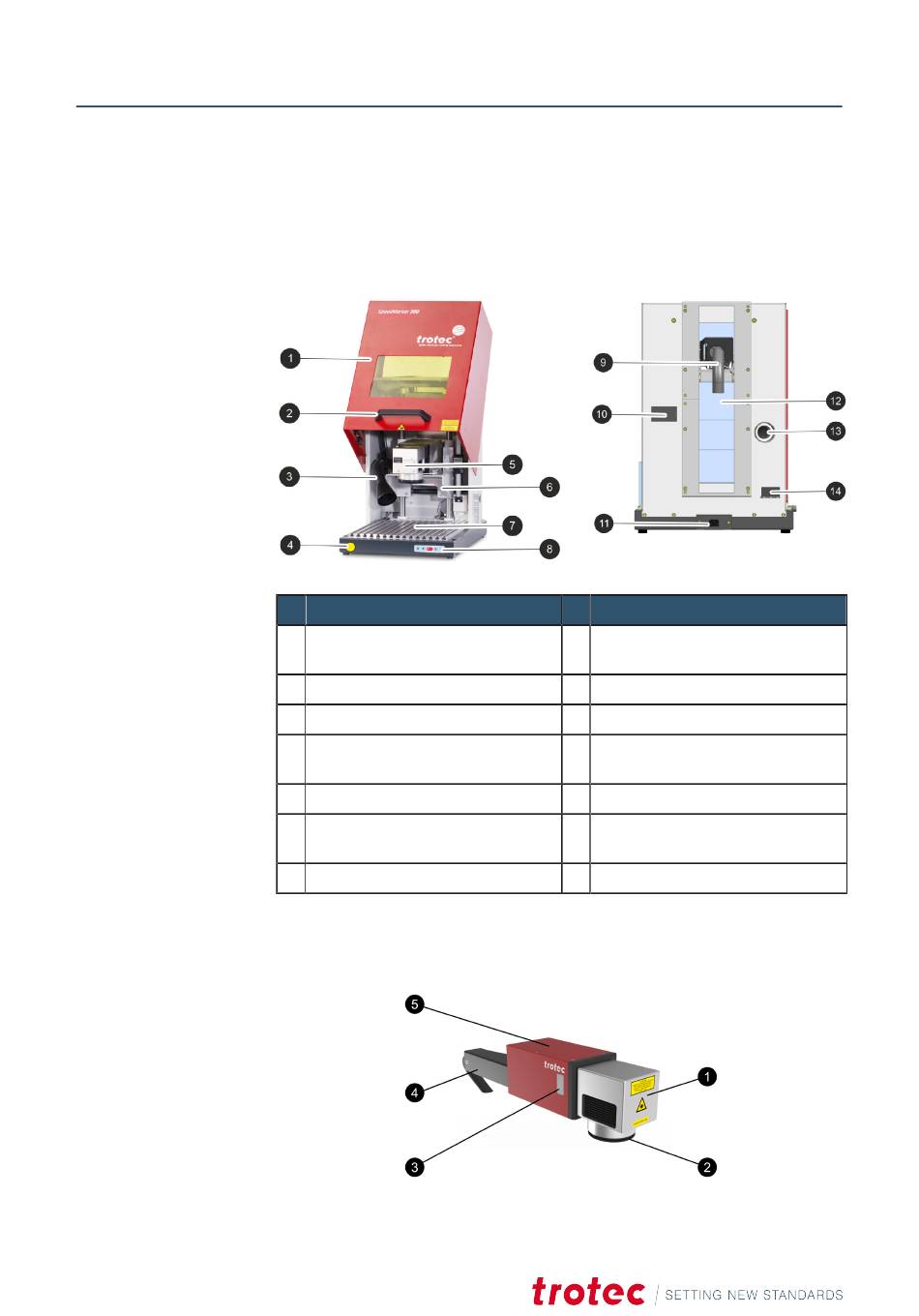

Vue de face
N° Description
1 Porte de protection avec verre de pro-
tection du laser
2 Poignée de porte de protection
3 Tuyau d'aspiration
4 Bouton d'arrêt d'urgence
5 Tête de marquage
6 Axe Z
7 Plaque à rainures en T
Vue arrière
N° Description
8 Clavier
9 Face arrière de la tête laser
10 Plaque signalétique
11 Connexion au réseau (IEC) pour la
station de travail laser (LWS)
12 Éléments de sécurité laser
13 Raccordement du système d'extrac-
tion
14 Entrée de câbles
