4.2
Éléments de commande
4.2.1
Commande laser/insertion laser
N° Description
1 Tête de marquage
2 Unité de lentille
3 Indicateur d'émission

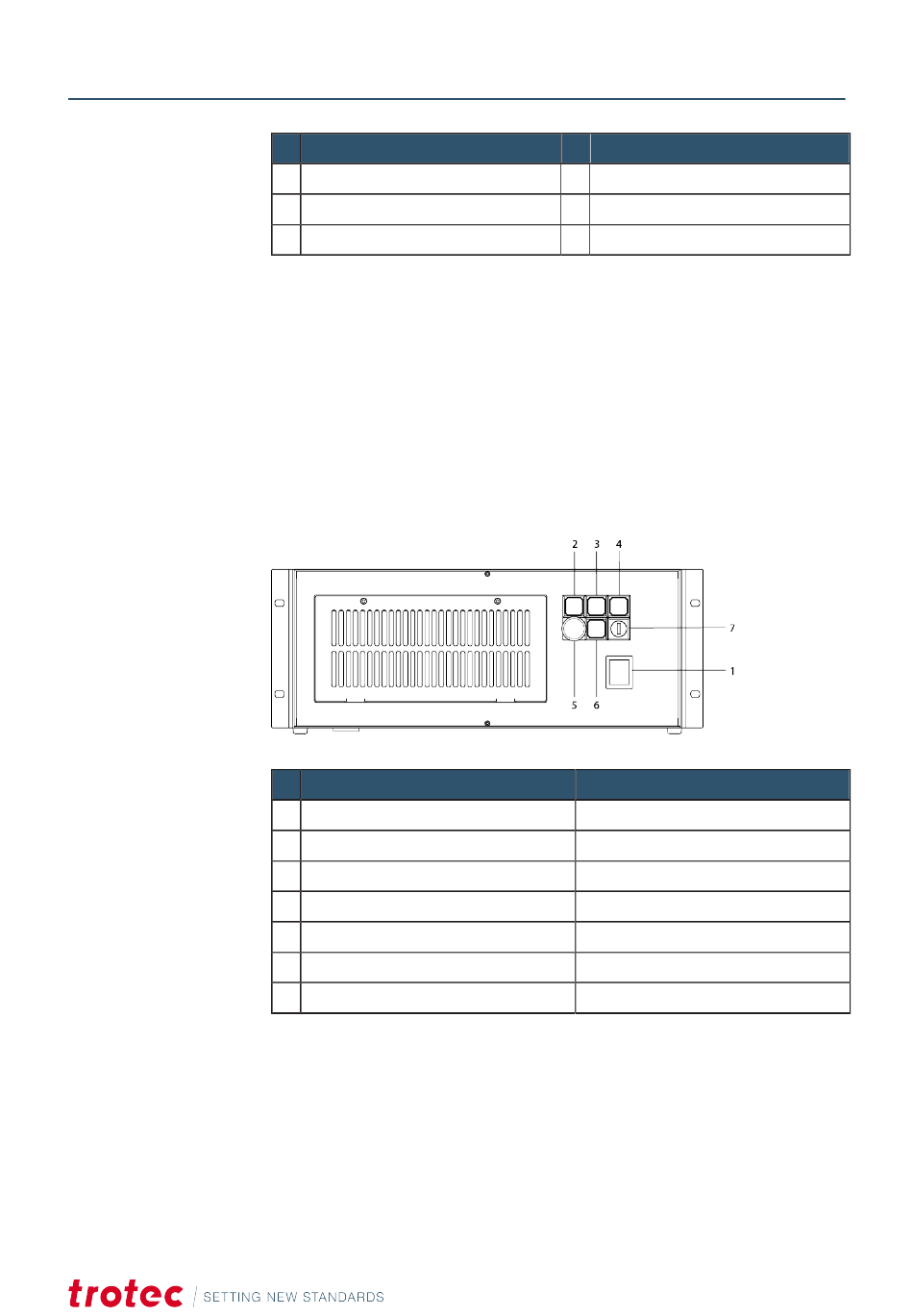

La commande électrique et électronique est installée dans des racks 19" :
Système de commande du laser
•
PC industriel
•
N° Désignation
1 Interrupteur principal
2 System Ready
3 Obturateur
4 Laser Busy / Indicateur d'émissions
5 Bouton d'arrêt d'urgence
6 Alarme système / Error Reset
7 Interrupteur à clé
Description de la machine
N° Description
4 Couverture du collimateur
5 Boîtier de la tête laser
Version
Interrupteur à bascule
Voyant de contrôle
Voyant de contrôle
Voyant de contrôle
Commutateur
Bouton
Commutateur
33
