6. MONTAGE
AVERTISSEMENT : Avant toute intervention sur la machine elle-même, débranchez la fiche principale
de l'alimentation. Pour éviter un démarrage accidentel, assurez-vous que le bouton de verrouillage n'est
pas enclenché avant de brancher l'outil et que votre doigt ne touche pas la gâchette de l'interrupteur
marche/arrêt.
Installation/remplacement de la lame de scie
a. Placez la scie circulaire sur le côté, sur une surface plane. (Il est conseillé de régler la plaque de base (3) à sa
profondeur maximale, afin de faciliter l'utilisation).
b. Poussez le bouton de verrouillage de la broche (18) vers le boîtier principal et maintenez-le fermement
enfoncé.
c. Tournez le boulon de serrage de la lame dans le sens inverse des aiguilles d'une montre à l'aide de la clé Allen
(8) fournie avec l'outil.
d. Retirez le boulon de serrage de la lame avec la rondelle et la bride extérieure, puis relâchez le bouton de
verrouillage de la broche (18).
e. Soulevez le protecteur inférieur (2) à l'aide du levier de ce dernier, puis retirez la lame de scie.
f. Nettoyez les brides de la lame de scie, tournez le protecteur inférieur (2) en position d'ouverture maximale et
maintenez-le, puis placez la nouvelle lame de scie sur l'arbre de sortie et contre la bride intérieure.
g. Assurez-vous que les dents de la scie et la flèche sur la lame sont dans le même sens que la flèche sur le
boîtier principal.
h. Détachez le protecteur inférieur (2).
i. Réinstallez la bride extérieure avec la face concave vers l'intérieur, tout d'abord en continuant à appuyer sur
le bouton de verrouillage de la broche (18) et en serrant le boulon de serrage de la lame.
j. Assurez-vous que la lame de scie tourne librement en la faisant tourner à la main.

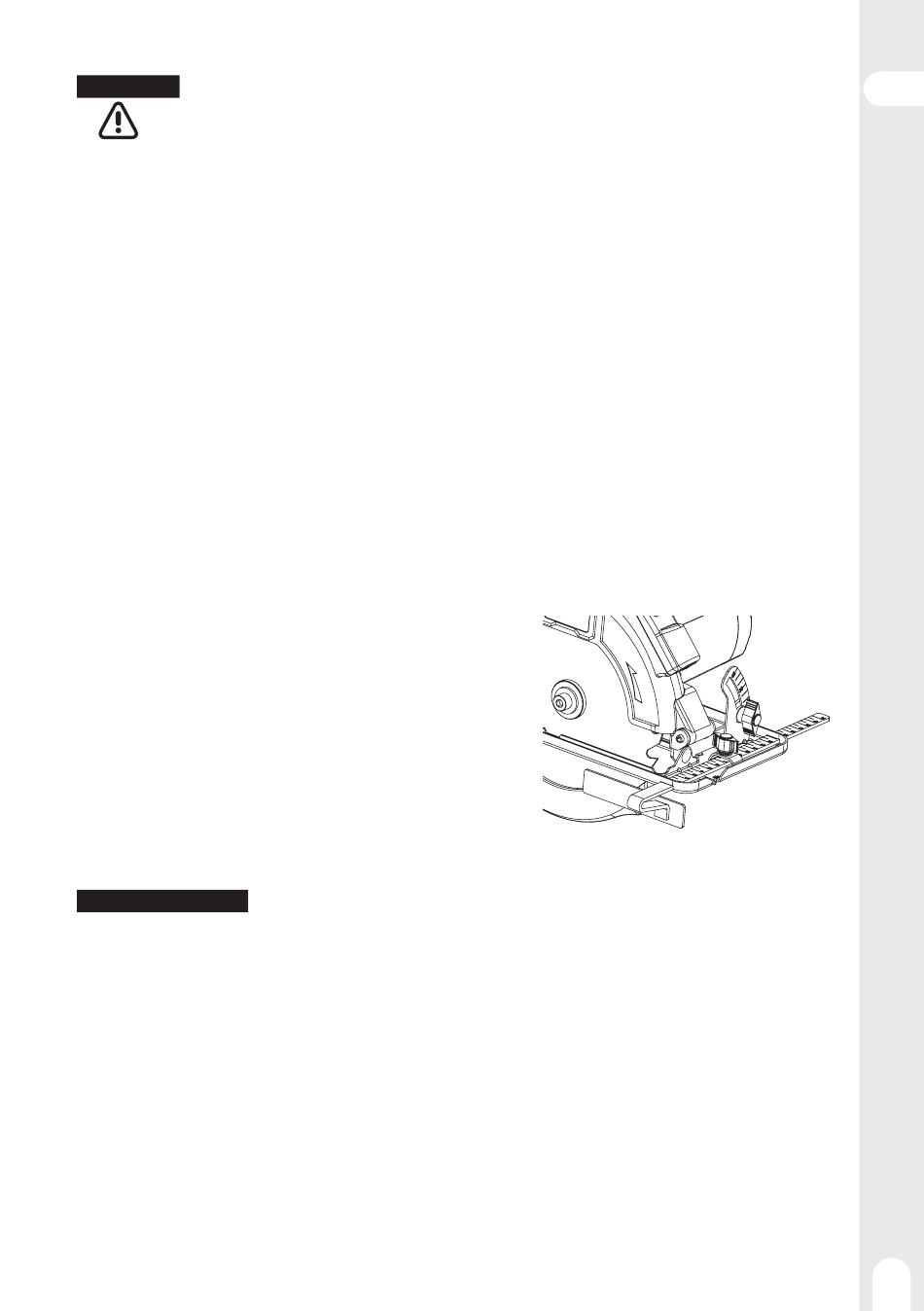

Installation du guide de coupe (voir Fig. 2)
Pour installer le guide de coupe sur la machine, procédez
comme suit.
a. Débranchez votre scie circulaire.
b. Insérez le guide de coupe (7) dans les trois fentes de la plaque
de base (3) à l'avant de la scie, en commençant par la fente
située sur le bord gauche de la base.
c. Faites glisser le guide gauche dans les fentes jusqu'à ce qu'il
sorte par le côté droit de la plaque de base.
d. Réglez le guide de coupe pour obtenir la largeur de coupe
souhaitée, puis serrez fermement la vis de blocage du guide
de coupe (11).
7. FONCTIONNEMENT
Mode d'emploi
•
Ne jamais utiliser de meules abrasives.
•
Utilisez toujours uniquement le(s) diamètre(s) de lame conformément aux marquages.
•
Serrez la pièce. Veillez à ce que le côté qui sera visible plus tard soit orienté vers le bas, car c'est sur ce côté
que la coupe est la plus précise.
•
Mettez la machine en marche avant qu'elle ne touche la pièce à usiner. N'exercez pas de pression sur la lame
de la scie. Laissez à la machine suffisamment de temps pour couper la pièce.
•
Tenez la machine à deux mains en utilisant les deux poignées. Cela permet un contrôle optimal de la machine.
•
Pour les coupes droites le long d'une ligne tracée, utilisez le marquage pour coupe droite.
•
Pour les coupes en biseau le long d'une ligne tracée, utilisez le marquage pour coupe en biseau.
•
Utilisez toujours l'outil dans des conditions ambiantes sèches et à une température appropriée.
Aspiration des poussières
•
La scie circulaire est équipée d'un port d'extraction de poussière, peut se connecter à l'aspirateur Dexter avec
une ouverture de 35 mm.
FR
ES
PT
IT
EL
PL
UA
RO
EN
Fig.2
7 7
