3.3. Exemples de système

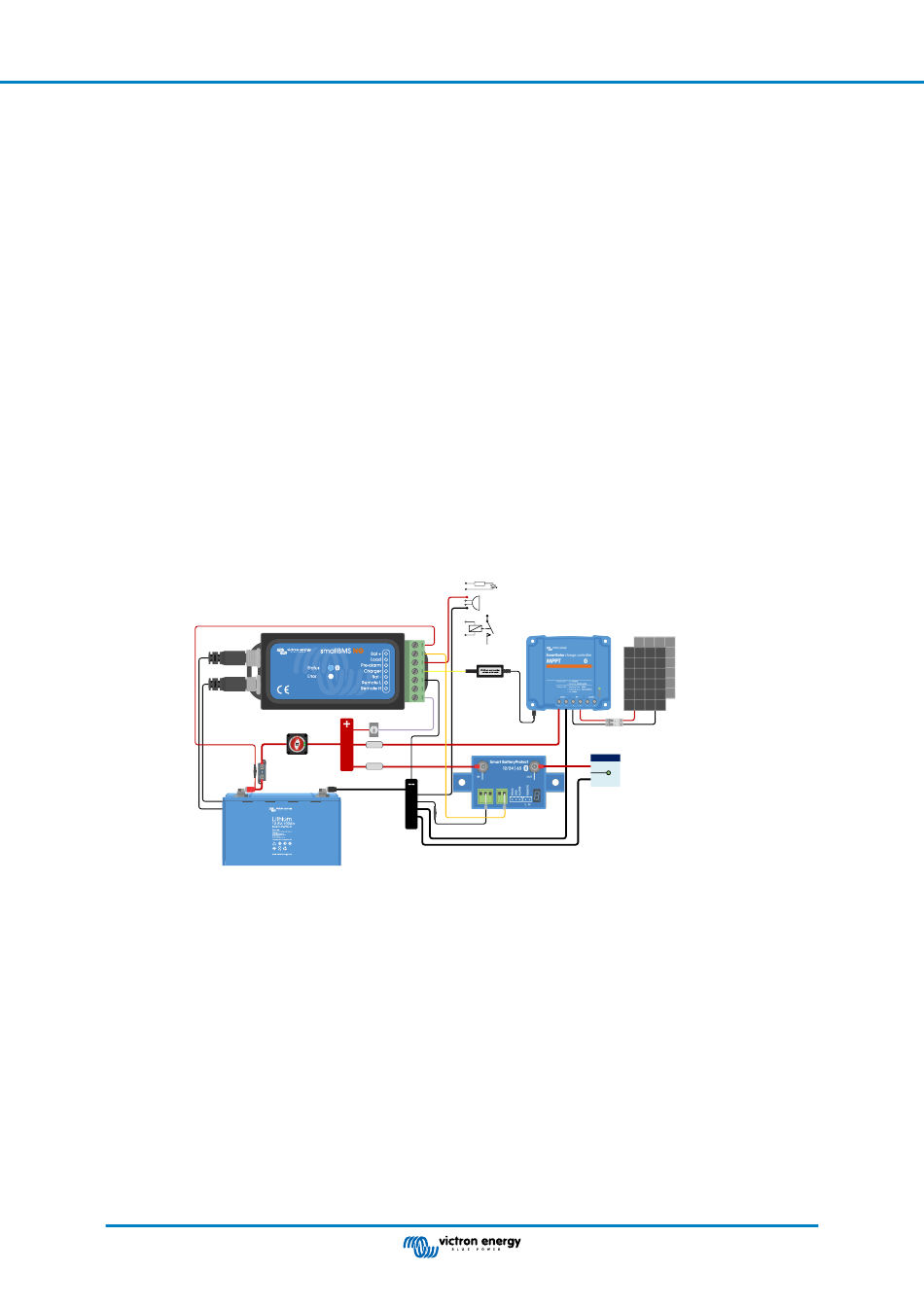

3.3.1. smallBMS NG avec chargeur SmartSolar et un BatteryProtect pour les consommateurs CC
L'exemple de système ci-dessous illustre un petit système CC hors réseau. Ses composants principaux sont les suivants :
smallBMS NG
Batterie Lithium NG 12,8 V 100 Ah
SmartSolar MPPT 75/15
Smart BatteryProtect 12/24 V 65 A
Câble d'allumage/arrêt à distance non inverseur VE.Direct
La sortie de déconnexion de chargeur contrôle un chargeur SmartSolar via un câble d'allumage/arrêt à distance non inverseur
VE.Direct (pas nécessaire avec les MPPT de plus grande capacité qui comportent un port d'allumage/arrêt à distance). En cas de
température basse/élevée ou de surtension de cellule, le chargeur solaire arrête la charge.
Les consommateurs CC sont contrôlés par le biais d'un Smart BatteryProtect. Son entrée H distante se connecte à la sortie de
déconnexion de consommateur du smallBMS NG. En cas de tension de cellule faible, la sortie de déconnexion de consommateur
et, par conséquent, l'entrée H distante du Smart BatteryProtect deviennent flottantes et déconnectent le consommateur CC pour
empêcher toute décharge supplémentaire de la batterie.
Un interrupteur d'allumage/arrêt à distance câblé entre la barre omnibus positive de la batterie et l'entrée H distante du smallBMS
NG peut être utilisé pour éteindre les consommateurs CC et les chargeurs ; de plus, un interrupteur principal peut être utilisé pour
isoler la barre omnibus positive de la batterie.
Main switch
Lithium NG battery
Page 7
smallBMS NG
smallBMS NG
VE.Direct non inverting remote
on/off cable
Remote on/off switch
Fuse
Smart BatteryProtect
Fuse
LED
DC buzzer
Relay
SmartSolar Charger
DC load
Installation
