3.3.3. smallBMS NG avec convertisseur VE.Direct

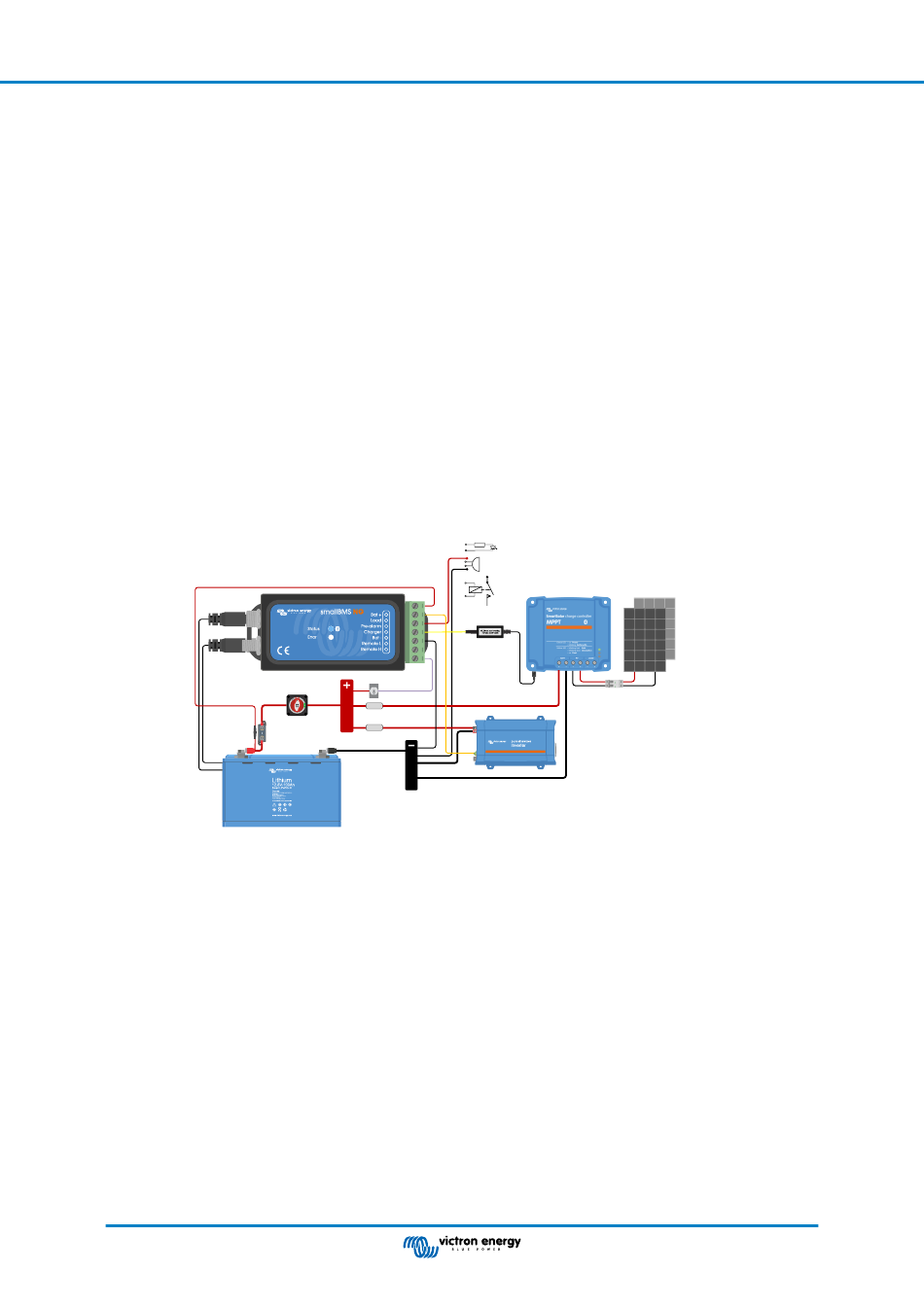

L'exemple de système ci-dessous illustre un petit système CC, par exemple dans un camping-car. Ses composants principaux
sont les suivants :
• smallBMS NG
• Batterie Lithium NG 12,8 V 100 Ah
•
SmartSolar MPPT 75/15
• Convertisseur VE.Direct 12/375
• Câble d'allumage/arrêt à distance non inverseur VE.Direct
La sortie de déconnexion de chargeur du smallBMS NG contrôle un chargeur SmartSolar via un câble d'allumage/arrêt à distance
non inverseur VE.Direct (pas nécessaire avec les MPPT de plus grande capacité qui comportent un port d'allumage/arrêt à
distance). En cas de température basse/élevée ou de surtension de cellule, le chargeur solaire arrête la charge.
Un convertisseur VE.Direct 12/375 permet d'alimenter les équipements domestiques. Son entrée H distante se raccorde à la
sortie de déconnexion de consommateur du smallBMS NG. En cas de tension de cellule faible, la sortie de déconnexion de
consommateur et, par conséquent, l'entrée H distante du convertisseur deviennent flottantes et déconnectent le convertisseur
pour empêcher toute décharge supplémentaire de la batterie.
Un interrupteur d'allumage/arrêt à distance câblé entre la barre omnibus positive de la batterie et l'entrée H distante du smallBMS
NG peut être utilisé pour éteindre les consommateurs CC et les chargeurs ; de plus, un interrupteur principal peut être utilisé pour
isoler la barre omnibus positive de la batterie.
Main switch
Lithium NG battery
Page 9
smallBMS NG
smallBMS NG
VE.Direct non inverting
remote on/off cable
Remote on/off switch
Fuse
Fuse
LED
DC buzzer
Relay SmartSolar Charger
Inverter VE.Direct
