3.3.2. smallBMS NG avec Cyrix-Li-ct comme coupleur de batteries

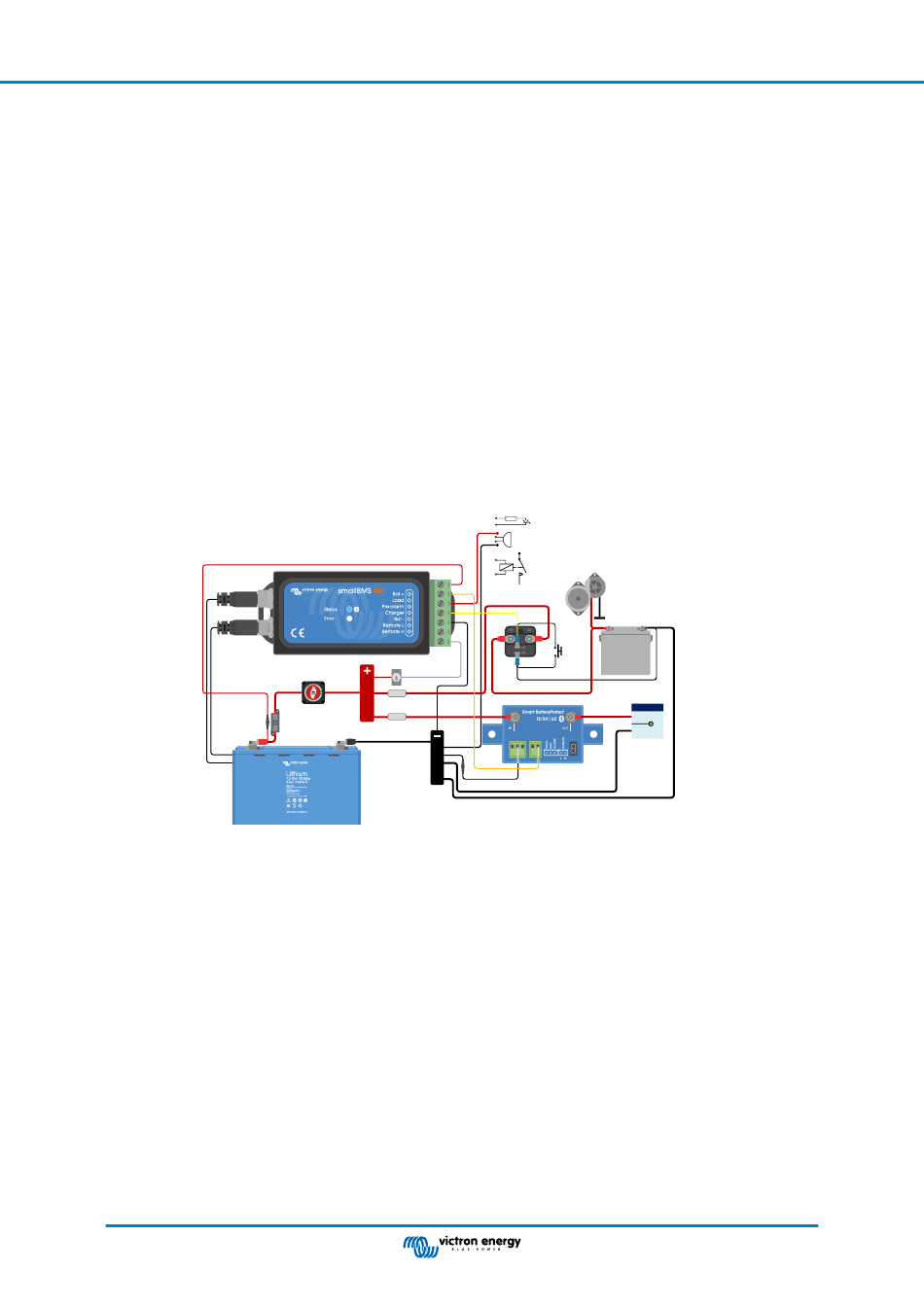

L'exemple de système ci-dessous illustre un petit système CC dans un véhicule récréatif ou un bateau. Ses composants
principaux sont les suivants :
smallBMS NG
Batterie Lithium NG 12,8 V 100 Ah
Cyrix-Li-ct
Smart BatteryProtect 12/24 V 65 A
La sortie de déconnexion de chargeur du smallBMS NG contrôle l'entrée de déconnexion de chargeur du BMS du Cyrix-Li-ct
(broche 85). En cas de température basse/élevée ou de surtension de cellule, le Cyrix-Li-ct arrêtera de charger la batterie au
lithium.
Les consommateurs CC sont contrôlés par le biais d'un Smart BatteryProtect. Son entrée H distante se connecte à la sortie de
déconnexion de consommateur du smallBMS NG. En cas de tension de cellule faible, la sortie de déconnexion de consommateur
et, par conséquent, l'entrée H distante du Smart BatteryProtect deviennent flottantes et déconnectent le consommateur CC pour
empêcher toute décharge supplémentaire de la batterie.
Un interrupteur d'allumage/arrêt à distance câblé entre la barre omnibus positive de la batterie et l'entrée H distante du smallBMS
NG peut être utilisé pour éteindre les consommateurs CC et les chargeurs ; de plus, un interrupteur principal peut être utilisé pour
isoler la barre omnibus positive de la batterie.
Lithium NG battery
Page 8
smallBMS NG
smallBMS NG
Remote on/off switch
Main switch
Fuse
Fuse
LED
DC buzzer
Relay
Alternator
Cyrix-Li-ct
Starter battery
Start Assist
(press twice)
Smart BatteryProtect
DC load
Installation
