Manuel d'installation

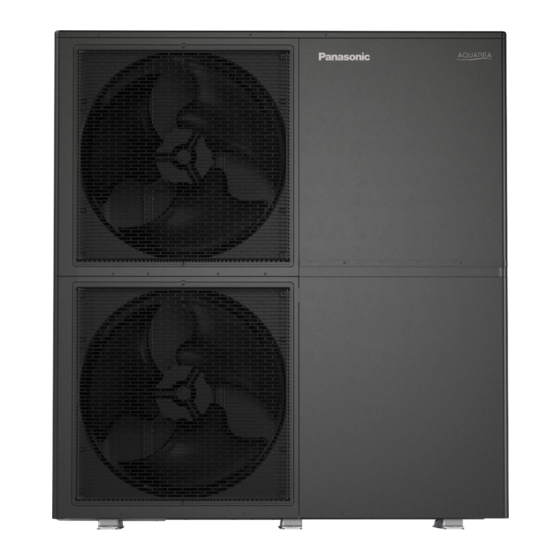

UNITÉ EXTÉRIEURE DE POMPE À CHALEUR AIR-EAU
WH-WXG20ME8, WH-WXG25ME8, WH-WXG30ME8
ATTENTION
R290
RÉFRIGÉRANT
Cette POMPE À CHALEUR AIR-EAU contient
et fonctionne avec du réfrigérant R290.
CE PRODUIT NE DOIT ÊTRE INSTALLÉ OU UTILISÉ QUE PAR
UN PERSONNEL QUALIFIÉ.
Consultez la législation, les réglementations, les codes, les
manuels d'installation et d'utilisation au niveau national, régional
et local avant l'installation, la maintenance ou l'entretien de ce
produit.
PRÉCAUTIONS DE SÉCURITÉ
•
Lire la section suivante « PRÉCAUTIONS DE SÉCURITÉ » attentivement avant l'installation.
•
Seuls des techniciens spécialisés peuvent effectuer respectivement les travaux d'électricité et de plomberie. Veillez vous assurer que vous possédez une puissance électrique
et une protection adaptées au modèle installer.
•
Les mises en garde énoncées ici doivent être respectées car il s'agit de questions de sécurité importantes. La signification des différents symboles utilisés est indiquée ci-dessous.
Toute mauvaise installation due au non-respect des instructions ou à de la négligence peut engendrer des blessures ou des dommages dont le degré est classifié comme suit.
•
Veuillez conserver les manuels d'utilisation et d'installation avec l'appareil après l'installation.
AVERTISSEMENT
ATTENTION
Les points à respecter sont classés à l'aide des symboles suivants :
•
Effectuez un essai de fonctionnement pour confirmer qu'il n'y a pas d'anomalie après l'installation.
Expliquez ensuite à l'utilisateur comment utiliser, entretenir et maintenir l'appareil conformément aux indications du mode d'emploi.
•
En cas de doute quelconque concernant la procédure d'installation ou le fonctionnement, demandez toujours conseil au revendeur agréé.
Ne pas essayer d'accélérer le processus de dégivrage ou de nettoyer autrement que de la manière recommandée par le fabricant.
Toute méthode impropre ou utilisant un matériau incompatible peut endommager le produit, provoquer un éclatement et causer de graves blessures.
N'installez pas l'unité extérieure près des balustrades des balcons. Si l'unité extérieure est installée sur le balcon d'un immeuble de grande hauteur, de jeunes enfants risquent de
grimper sur l'unité extérieure et d'enjamber la balustrade, ce qui peut entraîner un accident.
N'utilisez pas de câble non spécifié ou de câble commun pour le câble d'alimentation.
Ne partagez pas la prise secteur avec d'autres appareils électriques. En cas de mauvais contact, de mauvaise isolation ou de surintensité, il y a risque de choc électrique ou d'incendie.
Ne roulez pas le câble d'alimentation en boule avec la bande adhésive. Une augmentation anormale de la température sur le câble d'alimentation peut se produire.
WEB-ACXF60-57451-FR
Indique la possibilité de danger de mort ou de blessures graves.
Indique la possibilité de blessures ou d'endommagement de biens.
Les symboles sur fond blanc indiquent des éléments interdits.
Les symboles sur fond sombre doivent être exécutés.
AVERTISSEMENT
Outillage nécessaire aux travaux d'installation
1
Tournevis Philips
2
Niveau
3
Perceuse, foret
4
Clé de serrage hexagonale
(4 mm)
5
Clé
6
Coupe tube
7
Réarmenment
8
Couteau
9
Detecteur gaz
10
Métre a ruban
Explication des symboles affi chés sur l'unité intérieure ou extérieure.
Ce symbole indique que cet équipement utilise
un réfrigérant inflammable de groupe de sécurité
AVERTISSEMENT
A3 selon ISO 817. En cas de fuite du réfrigérant
près une source d'inflammation externe, il existe
un risque d'incendie / explosion.
Ce symbole indique que le Manuel d'installation
ATTENTION
devrait être lu attentivement.
Ce symbole indique que seul le personnel de
ATTENTION
service doit manipuler cet équipement en suivant
le manuel d'installation.
Ce symbole indique que des informations
ATTENTION
sont incluses dans le manuel d'utilisation ou
d'installation.
FRANÇAIS
11
Thermomètre
12
Mégohmètre
13
Multimètre
14
Clé dynamométrique
15
Gants à mains
pour la réparation du
circuit de réfrigérant
16
Pompe à vide
17
Manifold
18
Machine de récupération
19
Bouteille de récupération
20
Tournevis cruciforme
