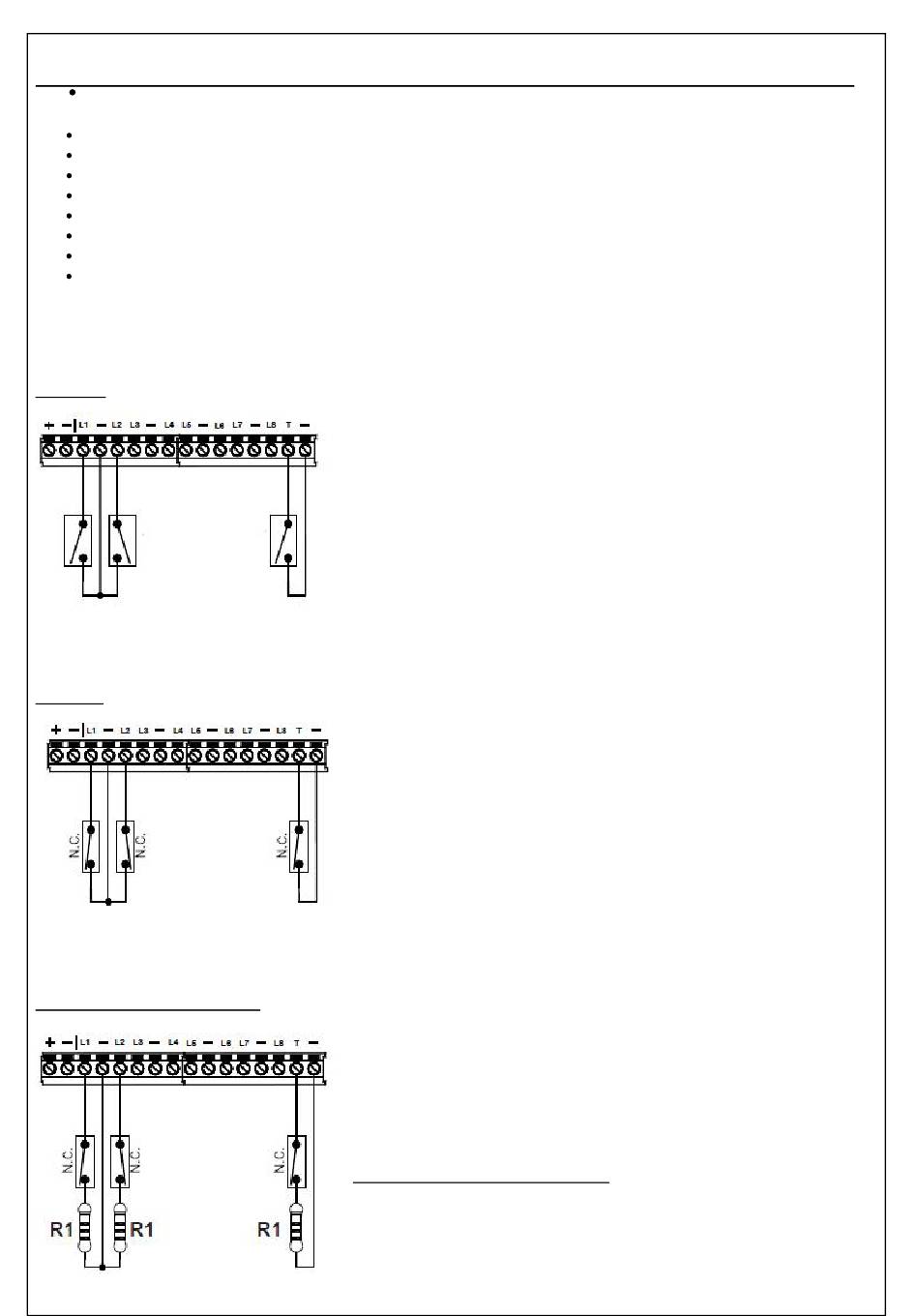

Raccordement des zones________________________________________________________________________________
Raccordement des zones________________________________________________________________________________
Le raccordement de chacune des zones de la Raptor peut se faire de différentes manières :
Le raccordement de chacune des zones de la Raptor peut se faire de différentes manières :
Normalement ouverte
Normalement ouverte
Normalement fermée (par défaut)
Normalement fermée (par défaut)
Balancée 4.700 ohms (la protection de la zone se fera par la boucle T ou par une autre zone programmée en sabotage)
Balancée 4.700 ohms (la protection de la zone se fera par la boucle T ou par une autre zone programmée en sabotage)
Double balancée 4.700 ohms + 4.700 ohms, cette configuration permet d'obtenir alarme et sabotage sur une seule zone.
Double balancée 4.700 ohms + 4.700 ohms, cette configuration permet d'obtenir alarme et sabotage sur une seule zone.
Vibration (avec une résistanc e de 2.300 ohms)
Vibration (avec une résistanc e de 2.300 ohms)
Volet (avec une résistance de 2.300 ohms)
Volet (avec une résistance de 2.300 ohms)
Vibration normalement fermée
Vibration normalement fermée
Volet normalement fermée
Volet normalement fermée
Le sabotage générale (T) peut aussi être configuré en NO, NC, simplement balancé 4.700ohms.
Le sabotage générale (T) peut aussi être configuré en NO, NC, simplement balancé 4.700ohms.
La programmation du type de raccordement utilisé s e fait dans le menu zones pour les bornes Lx et dans le menu sabotage pour T.
La programmation du type de raccordement utilisé s e fait dans le menu zones pour les bornes Lx et dans le menu sabotage pour T.
Zones NO (Normalement ouverte) (pas pour les XSAT36 XSATPW et XSATHP)
Zones NO (Normalement ouverte) (pas pour les XSAT36 XSATPW et XSATHP)
Ne pas utiliser ce type de co nfiguration pour des zones d'alarme dans une installation INCERT
Ne pas utiliser ce type de co nfiguration pour des zones d'alarme dans une installation INCERT
Zones NF (Normalement fermée) (pas pour les XSAT36 XSATPW et XSATHP)
Zones NF (Normalement fermée) (pas pour les XSAT36 XSATPW et XSATHP)
Ne pas utiliser ce type de configuration p our des zones d'alarme dans une installation INCERT
Ne pas utiliser ce type de configuration p our des zones d'alarme dans une installation INCERT
Zones balancées avec 4.700 ohms
Zones balancées avec 4.700 ohms
Dans une installation INCERT, avec ce type de configuration, le sabotage de la zone doit être raccordé en T comme indiqué.
Dans une installation INCERT, avec ce type de configuration, le sabotage de la zone doit être raccordé en T comme indiqué.
2 zones NO raccordées en L1 et L2
2 zones NO raccordées en L1 et L2
Une boucle sabotage NO générale
Une boucle sabotage NO générale
2 zones NF raccordées en L1 et L2
2 zones NF raccordées en L1 et L2
Une boucle sabotage NF générale
Une boucle sabotage NF générale
2 zones balancées raccordées en L1 et L2
2 zones balancées raccordées en L1 et L2
Une boucle sabotage balancée raccordée
Une boucle sabotage balancée raccordée
R1=4.700 ohms
R1=4.700 ohms
Couleur de la résistance de 4.700 ohms :
Couleur de la résistance de 4.700 ohms :
Jaune, violet, rouge, or
Jaune, violet, rouge, or
