14 En utilisant le paquet de graisse inclus dans le kit de remplacement de la sonde, appliquez de la graisse sur
le joint torique de 4,75 mm (
Évitez de graisser le filetage des boulons.
RAPPEL : si vous n'avez pas encore appliqué de frein filet dans les quatre trous de montage de ces boulons,
faites-le avant d'installer les boulons.
15 À l'aide d'une clé Allen ou d'un embout hexagonal à bout rond de 4 mm, vissez les quatre boulons préparés
environ à mi-chemin pour vous assurer que la base de l'arbre et le moteur d'entraînement de l'hélice sont
correctement alignés.
16 Une fois la base de l'arbre et le moteur d'entraînement de l'hélice alignés correctement, serrez les quatre
boulons à la main, pas trop fort.
17 À l'aide d'une clé dynamométrique, serrez les quatre boulons à un couple de 4 Nm (35 lbf-po).
Installation du cône de protection et de l'aileron
Avant de pouvoir installer le cône de protection (pointe avant) et l'aileron, vous devez installer le moteur
d'entraînement de l'hélice sur la base de l'arbre
1 Dans le kit de remplacement de la sonde, prenez le presse-étoupe qui convient à votre câble de sonde :
• Pour une sonde à 4 broches, choisissez le presse-étoupe avec le petit trou.
• Pour une sonde à 8 ou 12 broches, choisissez le presse-étoupe avec le grand trou.
REMARQUE : le kit contient également un presse-étoupe sans trou si vous n'installez pas de sonde ou si
vous ne faites pas passer le câble de sonde par l'arbre.
2 Mesurez 20 cm (8 po) à partir du point où le câble de sonde pénètre dans la sonde et marquez le câble de
sonde à l'aide d'un marqueur indélébile.
3 En utilisant le paquet inclus dans le kit de remplacement de la sonde, appliquez de la graisse sur toutes les
surfaces du presse-étoupe que vous avez choisi en fonction de la taille de votre câble de sonde.

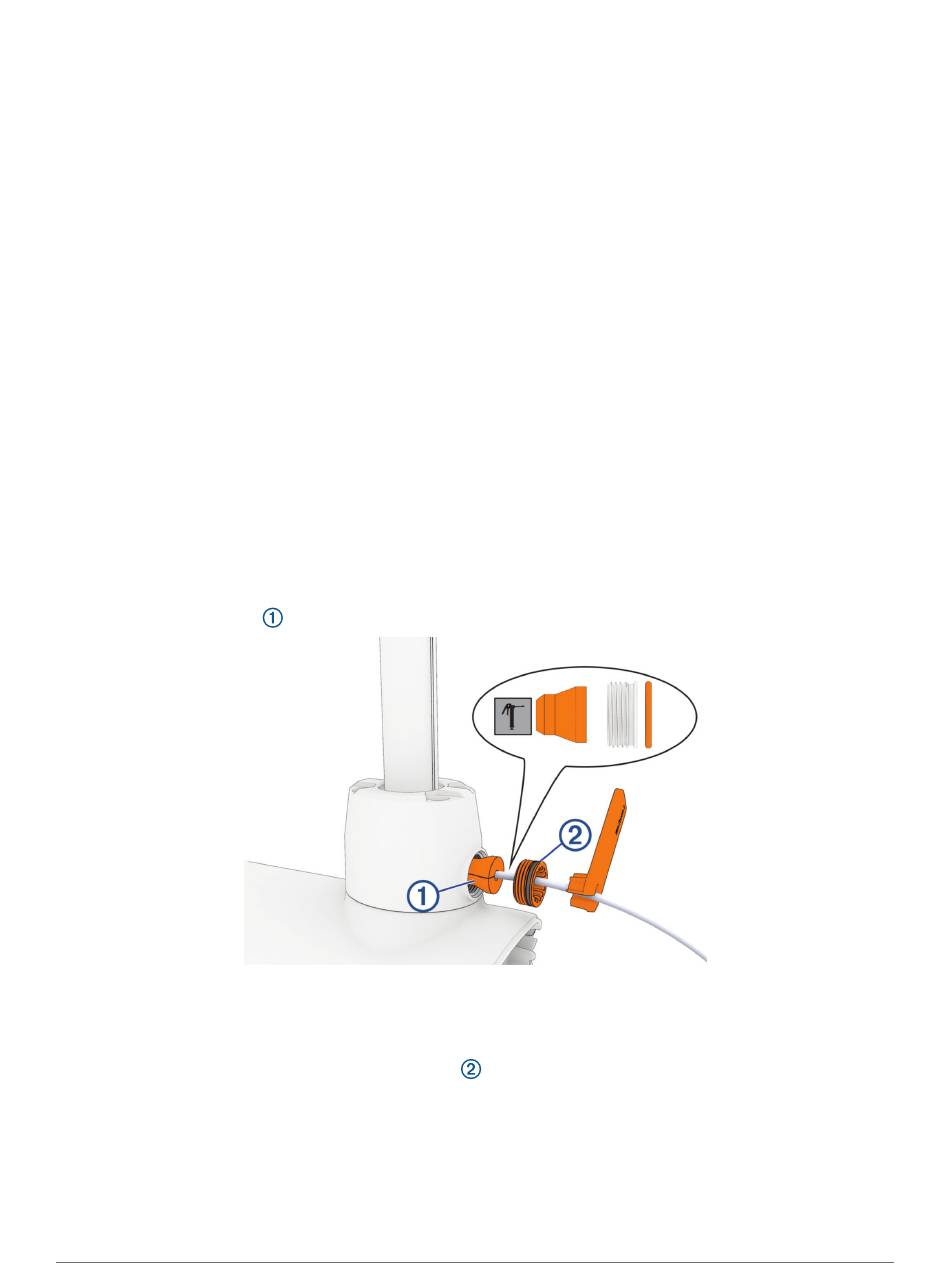

4 Placez le presse-étoupe
5 Tout en maintenant le presse-étoupe aligné avec la marque sur le câble de sonde, tirez doucement
l'excédent de câble à travers le sommet de l'arbre jusqu'à ce que le presse-étoupe s'insère dans la base
de l'arbre.
6 En utilisant le paquet inclus dans le kit de remplacement de la sonde, appliquez de la graisse sur le joint
torique de 25 mm (1 po) placé sur l'écrou encastré
7 Placez l'écrou encastré dans le trou sur la base de l'arbre et serrez-le à l'aide de l'outil inclus.
8 Serrer l'écrou encastré jusqu'à ce qu'il cesse de tourner.
9 Placez le cône de protection dans le moteur d'entraînement de l'hélice.
14
3
/ po) de chaque boulon.
16
(Installation du moteur d'entraînement de l'hélice,
à l'emplacement marqué sur le câble de sonde.
du câble de sonde.
page 12).
