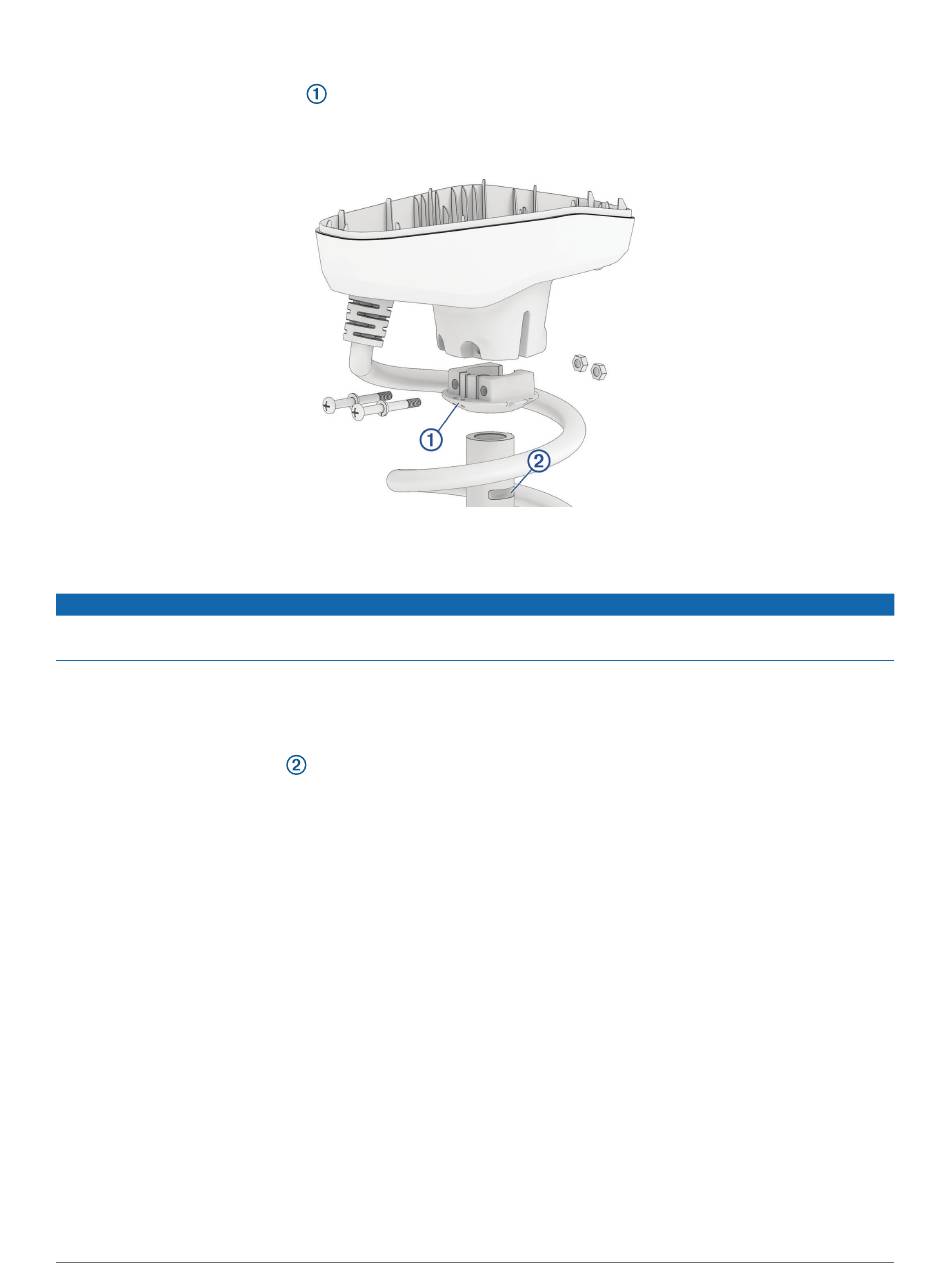

Installation du capuchon de l'arbre
1 Insérez la cale en caoutchouc
REMARQUE : la cale en caoutchouc ne peut s'insérer dans le capuchon de l'arbre que dans un seul sens.
Regardez l'intérieur du capuchon de l'arbre et la forme de la cale en caoutchouc pour déterminer le sens
correct.
2 Retirez complètement les câbles de l'arbre à travers le capuchon de l'arbre.
3 Placez le capuchon de l'arbre sur l'arbre, en vérifiant que le câble enroulé fait autant de tours autour de l'arbre
qu'avant le retrait du capuchon de l'arbre.
Vous devez vérifier que le câble enroulé fait autant de tours autour de l'arbre qu'avant le retrait du capuchon de
l'arbre, afin d'éviter toute usure inutile qui pourrait entraîner une défaillance prématurée du câble enroulé.
REMARQUE : vérifiez l'orientation du capuchon de l'arbre par rapport à l'orientation du moteur d'entraînement
de l'hélice. Les câbles sortant du capuchon de l'arbre doivent se trouver du même côté que l'hélice, de sorte
que la flèche sur le capuchon de l'arbre pointe vers l'avant, par rapport à la poussée de l'hélice.
4 Poussez le capuchon de l'arbre vers le bas jusqu'à ce que les trous de boulon du capuchon de l'arbre
s'alignent avec les rainures
5 Appliquez du frein-filet moyen, par exemple de la colle LOCTITE 243, sur les extrémités des boulons
1
6 Posez les boulons /
4
REMARQUE : les boulons doivent glisser facilement jusqu'au fond du capuchon de l'arbre. Si vous rencontrez
de la résistance, vous devez tourner le capuchon de l'arbre d'un côté et de l'autre tout en appuyant dessus
jusqu'à ce qu'il soit correctement installé et que vous puissiez sans peine insérer complètement les boulons.
7 À l'aide d'un embout ou d'un tournevis cruciforme nº 3, fixez les vis aux écrous pour verrouiller le capuchon
de l'arbre.
REMARQUE : les trous situés d'un côté du capuchon de l'arbre sont conçus pour maintenir l'écrou en place
pendant que vous serrez les vis de l'autre côté.
Rebranchement des câbles de l'arbre
1 Installez le câble de sonde dans le capuchon de l'arbre
2 Connectez les câbles dans le capuchon de l'arbre
3 Fermez le capuchon de l'arbre
dans la partie inférieure du capuchon de l'arbre.
de l'arbre.
–20 et les rondelles fendues dans la partie inférieure du capuchon de l'arbre.
(Fermeture du capuchon de l'arbre,
AVIS
(Réinstallation du câble de sonde,
(Rebranchement des câbles,
page 20).
1
/
4
page 18).
page 19).
–20.
