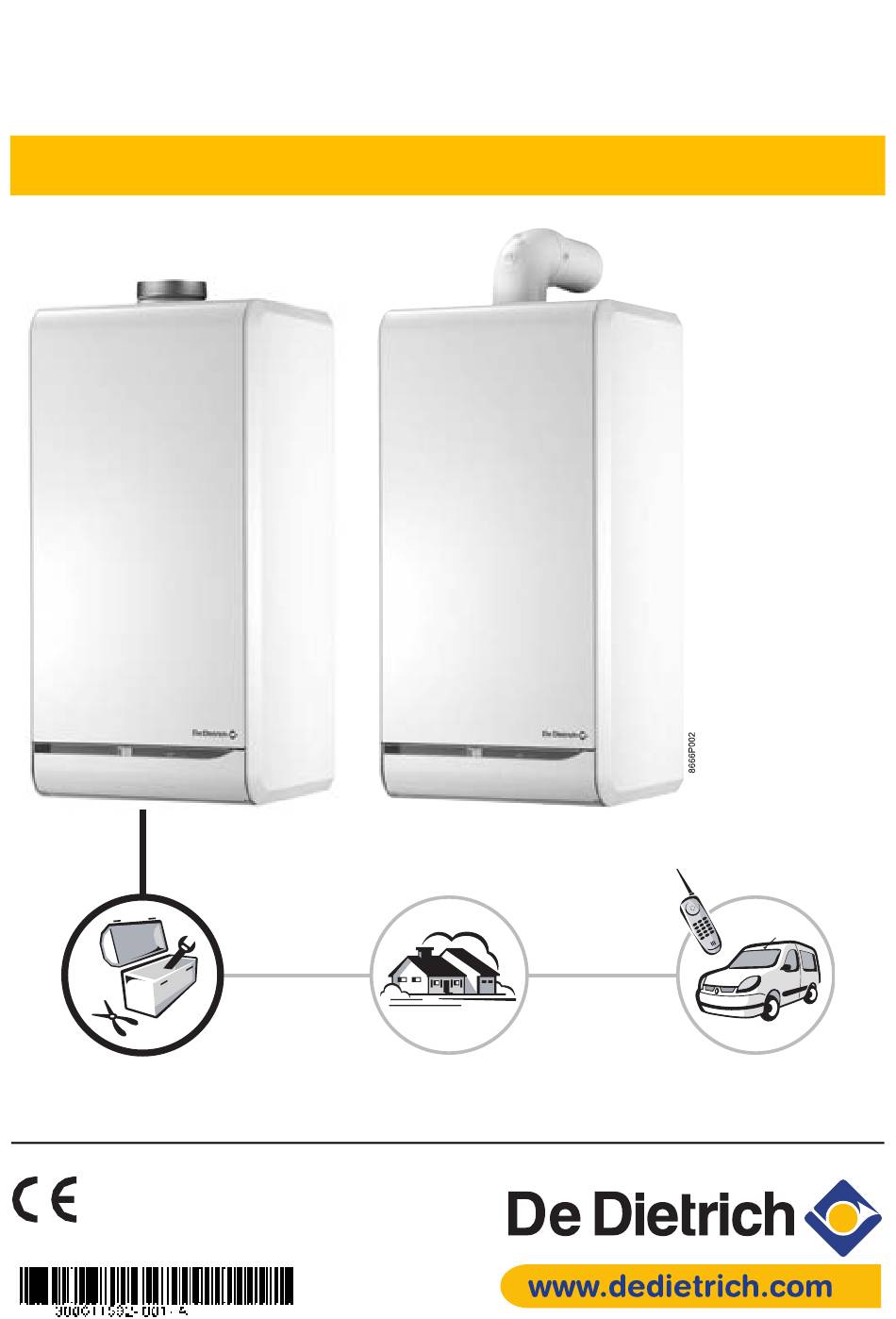

- Page 1 Citadine 2.24 Cheminée et VMC Citadine 2.24 FF - Citadine 2.28 FF Français Chaudières murales à gaz 24/01/07 Notice Installation du Dosseret...
- Page 2 1 Colis HA 79 Citadine 2.24, Citadine 2.24 VMC Citadine 2.24 FF, Citadine 2.28 FF a : Vis à tôle Ø 3.9 - 13 CITADINE 24/01/07 - 300011592-001-A...
- Page 3 2 Assemblage du dosseret Monter la platine robinetterie sur le dosseret en glissant les pattes de positionnement dans les ouvertures de celui-ci. Fixer la platine sur le dosseret avec les 2 vis à tôle fournies à cet effet. Fixer le gabarit de montage de la chaudière sur le mur à l'aide d'un ruban adhésif.
- Page 4 3 Raccordements eau et gaz Les raccordements peuvent s'effectuer par le bas, par le haut ou par Coupe-tube l'arrière. A Raccordement par l'arrière B Raccordement par le haut C Raccordement par le bas 3.1 Raccordement gaz Se conformer aux prescriptions en vigueur et notamment au cahier des charges des installations gaz NF P45-204.
- Page 5 3.2 Raccordement sanitaire Dans les régions où l'eau est calcaire (TH>20) il est recommandé de prévoir un adoucisseur en amont de la chaudière. L'emploi de brasures contenant des additions de plomb est interdit dans les installations fixes de production, de traitement et de distribution d'eaux destinées à...
- Page 6 4 Raccordement évacuation eau Le raccordement de l’évacuation "eaux usées" Ø 32 livré avec le dosseret ne doit être monté qu’après brasage des tubes cuivre. Il se fixe à l’aide d’une vis CBL Z plasgob sur le montant gauche du dosseret. L'évacuation à...
- Page 7 24/01/07 - 300011592-001-A CITADINE...
- Page 8 DE DIETRICH THERMIQUE S.A.S. DE DIETRICH HEIZTECHNIK DE DIETRICH THERMIQUE S.A.S. DE DIETRICH HEIZTECHNIK www.dedietrich.com www.dedietrich.com www.dedietrich.com www.dedietrich.com Direction des Ventes France Am Concorde Park 1 - B 4 / 28 Direction des Ventes France Am Concorde Park 1 - B 4 / 28...
