3. Connexions électriques
Les connexions électriques doivent être réalisées par un
électricien agréé et conformément aux réglementations en
vigueur.
Le moteur du caisson de recyclage possède un câble
de connexion de 0,9 mètre, 4x0,75 mm
registre d'air rejeté et d'air extérieur (registre antigel) pos-
sède un câble de connexion de 5 m, 2x0,75 mm

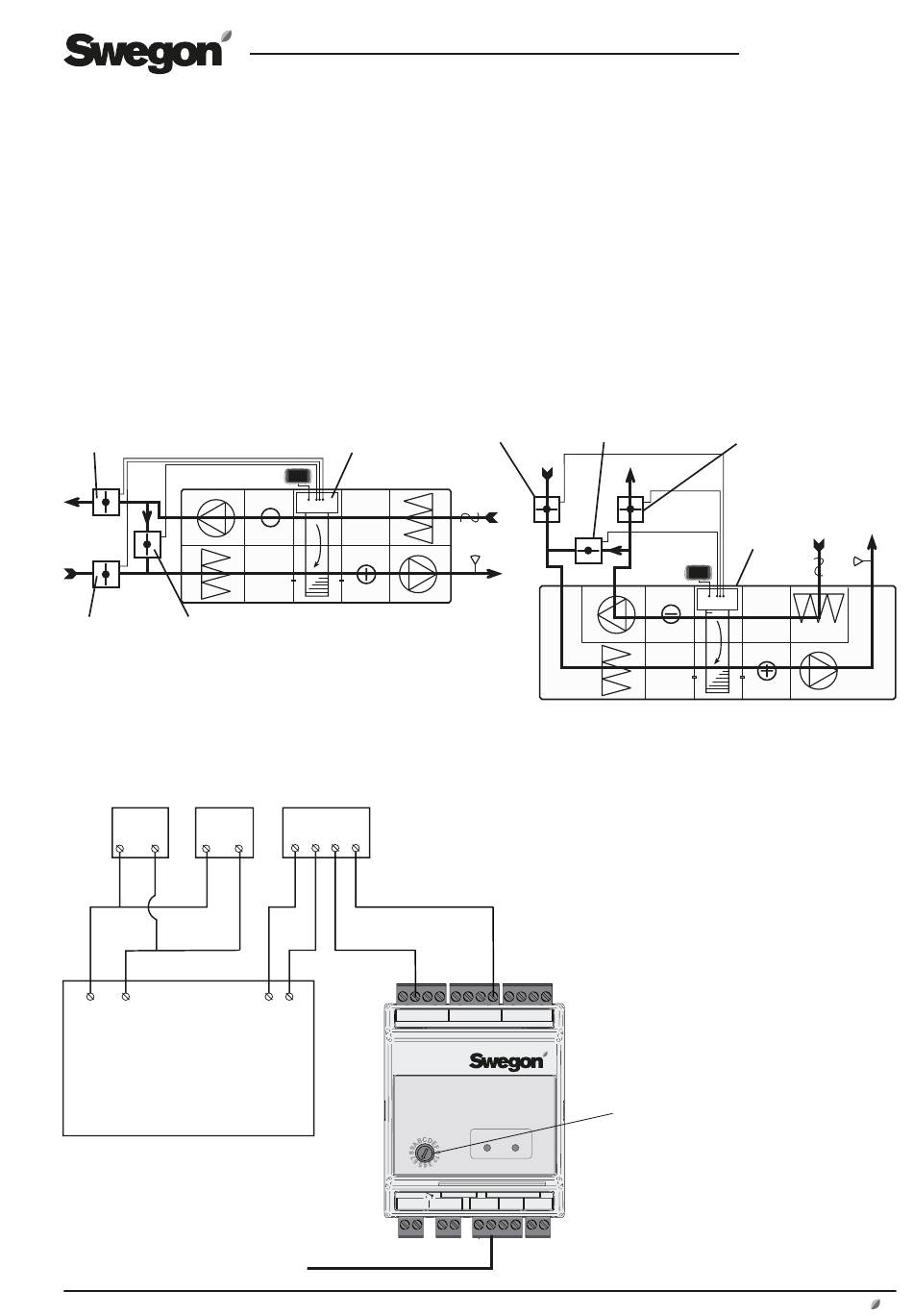

Exemple 1 (monté sur GOLD RX/HC)
Registre d'air rejeté
Registre d'air
Registre de recyclage
extérieur
Les illustrations montrent l'arrière de la centrale de traitement d'air avec
le ventilateur d'air soufflé dans la partie inférieure et avec inspection par
la droite. La position des sections de la centrale de traitement d'air, des
raccordements aérauliques, du capot de raccordement, etc. peut chan-
ger selon la variante de puissance sélectionnée.
Registre
Registre d'air
d'air rejeté
extérieur
G0
G
G0
G
1
2
1
2
28
30
P
G0
Unité de commande GOLD
Le câble de communication vers l'unité
de commande, où il est connecté à
n'importe quelle sortie pour COM6-11.
Swegon se réserve le droit de modifier les caractéristiques de ses produits sans avis préalable.
. Le moteur du
2
.
2
IQlogic+
Registre de
recyclage
G0
U
G
Y
1
2
8
9
31
32
1
2
3
G
G0
-
+
-
IQlogic
P1
C
NO
13
14
Les câbles alimentant les moteurs de registre sont épissu-
rés (si nécessaire) dans un boîtier de connexion IP54, mis à
la longueur voulue et acheminés de manière sûre jusqu'au
boîtier de commande de la centrale de traitement d'air
GOLD.
Fonctionnement
En condition de fonctionnement normal, le caisson de
recyclage est totalement fermé (hors tension).
Pendant le dégivrage, le caisson de recyclage est totale-
ment ouvert (durée de fonctionnement de 90 secondes).
Exemple 2 (monté sur GOLD RX/HC Top)
Registre d'air
extérieur
Registre de recyclage
Module IQlogic+ installé
4
5
6
7
8
9 10 11 12
+
-
-
-
-
+
+
S
S
dans l'armoire électrique de
l'unité de ventilation GOLD.
+
COM POWER
Heat/Cool
Com 1
Com 2
C
NO
+
-
+
-
G
G0
15
16
17
18
19
20
21
22
FR.RECRXHC.200920
Registre d'air rejeté
IQlogic+
Les sélecteurs de
fonction doivent
toujours être
positionnés sur 5
www.swegon.fr
3
