Installation du caisson de recyclage RX/HC
GOLD taille 011-030

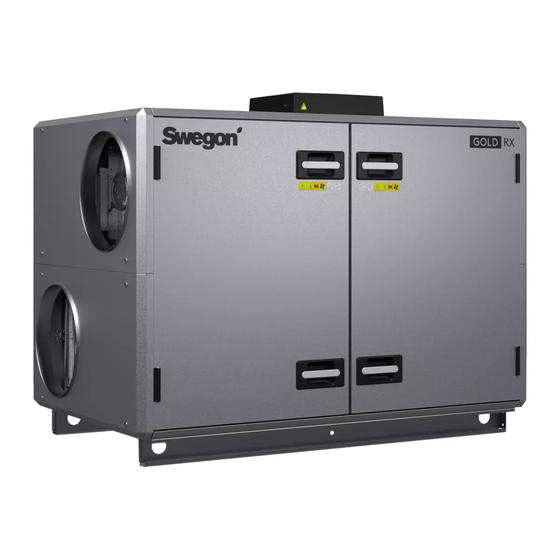

1. Généralités
Le caisson de recyclage RX/HC est utilisé pour le dégivrage
des pompes à chaleur réversibles GOLD RX/HC et GOLD
RX/HC Top.
Pour que le dégivrage fonctionne, deux registres antigel
de type TBSA sont également requis – se reporter aux
instructions d'installation correspondantes.
En mode de fonctionnement normal, le caisson de
recyclage se ferme et le registre antigel s'ouvre. Pour le
dégivrage, le caisson de recyclage s'ouvre et le registre
antigel se ferme. Voir l'exemple ci-dessous.

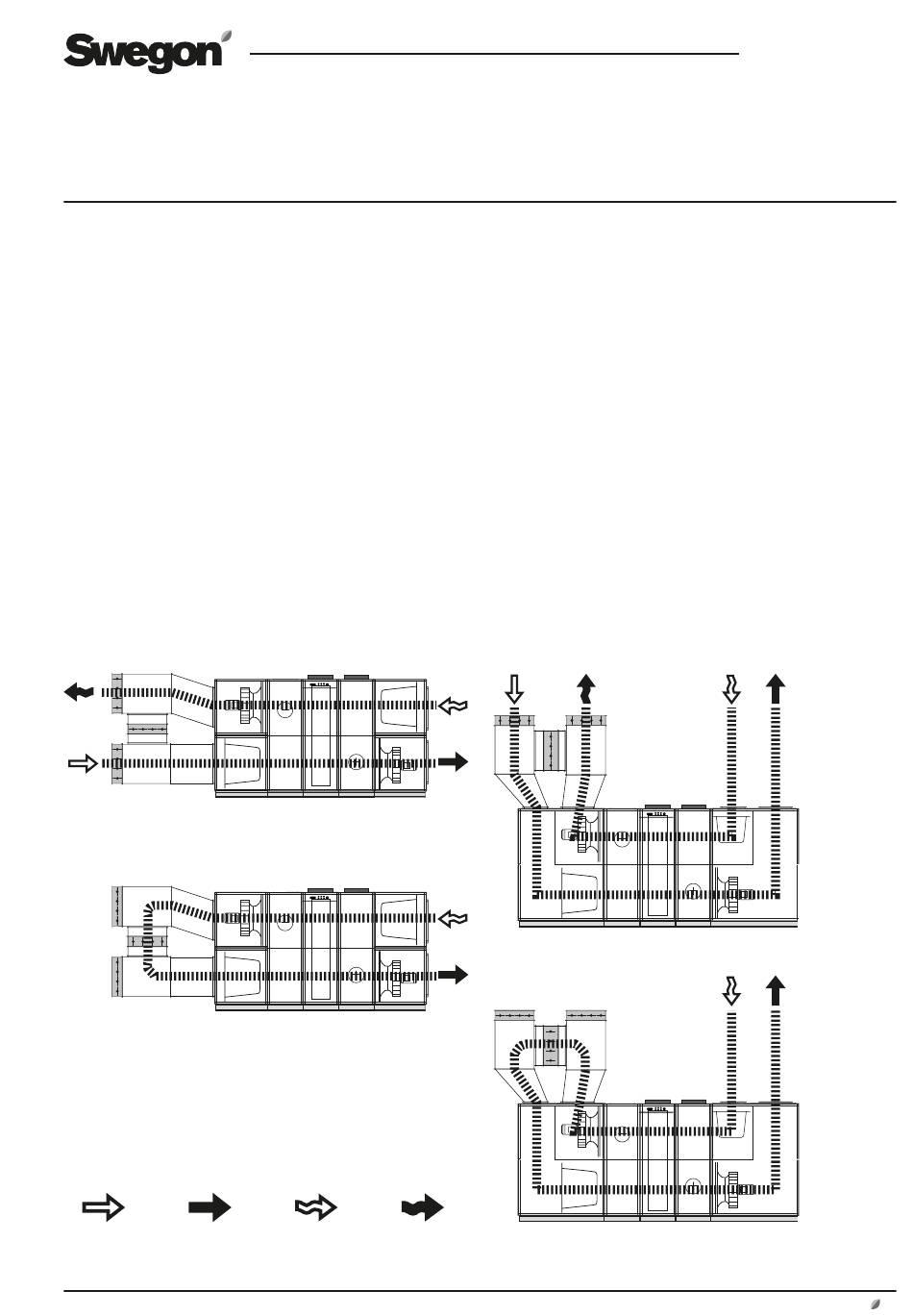

Exemple 1 (monté sur GOLD RX/HC)
Fonctionnement normal
Dégivrage
Les articles fournis par Swegon sont en grisé.
Les illustrations montrent l'arrière de la centrale de traitement d'air avec
le ventilateur d'air soufflé dans la partie inférieure et avec inspection par
la droite. La position des sections de la centrale de traitement d'air, des
raccordements aérauliques, du capot de raccordement, etc. peut chan-
ger selon la variante de puissance sélectionnée.
Air extérieur Air soufflé
Swegon se réserve le droit de modifier les caractéristiques de ses produits sans avis préalable.
Air extrait Air rejeté
Les registres sont toujours équipés d'un servomoteur
monté. Le servomoteur du caisson de recyclage possède
une fonction de modulation. Le registre antigel, quant à
lui, est muni d'un ressort de rappel.
Gaines et raccords de transition installés sur site (pas par
Swegon).
Exemple 2 (monté sur GOLD RX/HC Top)
Fonctionnement normal
Dégivrage
FR.RECRXHC.200920
