2. Installation
1. Les registres doivent être placés de manière accessible
pour permettre le remplacement de pièces et l'inspection.
2. Le poids des registres/gaines ne doit pas reposer sur
les raccords des gaines de la centrale de traitement d'air
GOLD.
3. Les registres doivent être placés du côté air extérieur/
air rejeté de la centrale GOLD – se reporter aux exemples à
droite ci-contre.
Les pièces de transition et les gaines peuvent varier en
fonction de la zone ainsi que du modèle de GOLD RX/HC.
Swegon ne les inclut pas dans la livraison.
3. Installation du registre.
REMARQUE : Vérifier que les registres à fonctions de
modulation sont installés comme registres de recyclage.
Numéro de pièce du caisson de recyclage (voir la plaquette
signalétique du registre) :
GOLD RX/HC, taille 11/12
GOLD RX/HC taille 14-30
4. Pour les branchements électriques, se reporter à la
section 3.
5. Les registres et gaines doivent être isolés conformément
aux normes locales en vigueur pour les installations de
ventilation.
2
www.swegon.fr
TBSA-x-000-050-1-3
TBSA-x-090-046-1-3
Swegon se réserve le droit de modifier les caractéristiques de ses produits sans avis préalable.

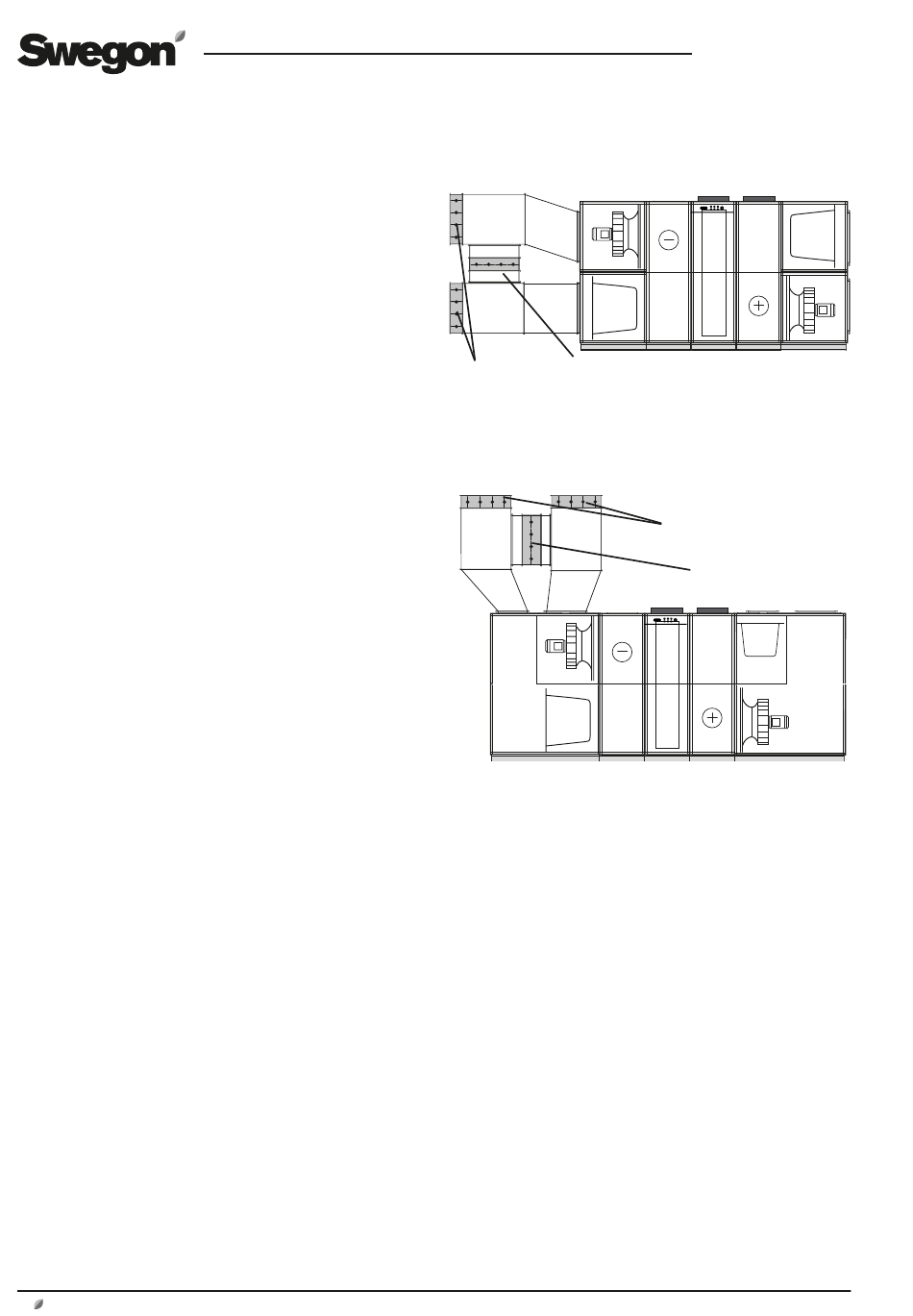

Exemple 1 (monté sur GOLD RX/HC)
Registres antigel
Registre de recyclage
Exemple 2 (monté sur GOLD RX/HC Top)
Les illustrations montrent l'arrière de la centrale de traitement d'air avec
le ventilateur d'air soufflé dans la partie inférieure et avec inspection par
la droite. La position des sections de la centrale de traitement d'air, des
raccordements aérauliques, du capot de raccordement, etc. peut chan-
ger selon la variante de puissance sélectionnée.
FR.RECRXHC.200920
Registres antigel
Registre de recyclage
