Swegon ROCa 100 Manuel D'installation

ROCa
Installation - Équilibrage – Maintenance
Accessoires

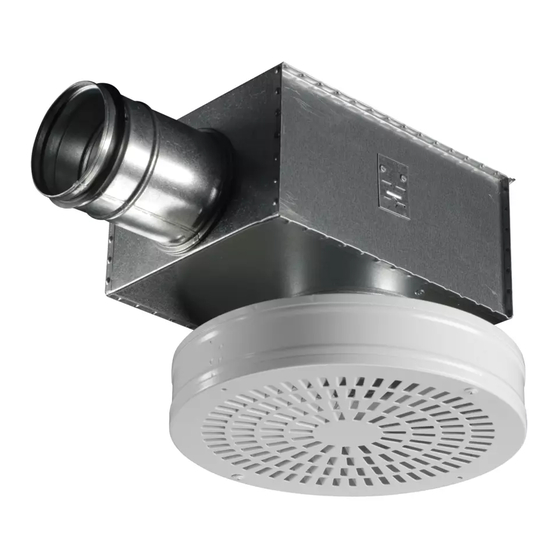

Plénum de raccordement:
ALS: Réalisé en tôle d'acier galvanisée. Sont inclus : le registre
d'équilibrage démontable, la prise de mesure fixe et l'isolant
acoustique à face extérieure renforcée, conforme à la classe
antifeu B-s1,d0 et NE ISO 11925-2.
Montage
Le boîtier du diffuseur est fixé au plafond de manière bien étan-
che. Fixer le manchon d'admission d'air au conduit de raccorde-
ment au moyen de rivets pop.
Lorsqu'on utilise le plénum de raccordement ALS, celui-ci doit être
fixé à la structure du bâtiment à l'aide de bandes ou de tiges de
suspension. La distance entre le plénum de raccordement ALS et
le diffuseur peut être augmentée jusqu'à 500 mm sans avoir à
rallonger le tube de mesure et la commande du registre. Après
l'équilibrage, la partie diffuseur est fixée au boîtier au moyen de
rivets pop. Voir figure 1.

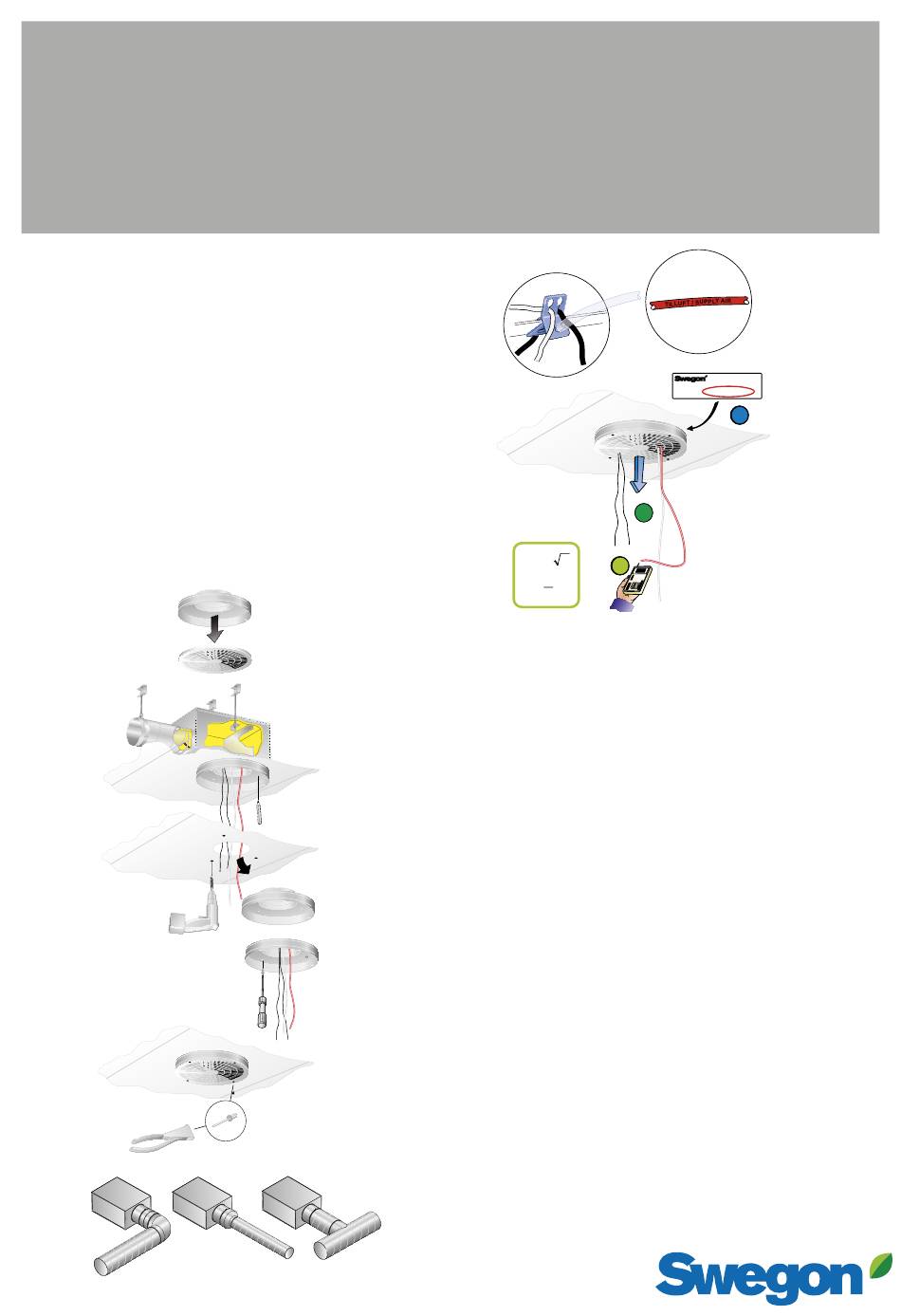

1
2
3
5
0xD / ±5%
Figure 1. Installation.
4
0xD / ±5% 2xD / ±10%
q = k ⋅ p
p
q
( ) 2
=
p
k
Figure 2. Équilibrage
Équilibrage avec le plénum ALS
L'équilibrage doit se faire lorsque la partie diffuseur est en place.
Faire sortir le tube de mesure et la commande du registre par
les perforations. Raccorder le manomètre au tube de mesure.
Le coefficient K du diffuseur permet de calculer la pression
d'équilibrage souhaitée. Placer le registre dans la position qui
convient, le "noeud d'équilibrage" étant noué aux cordons du
registre pour marquer cette position. Voir figure 2. Pour verrouil-
ler le registre dans la position ainsi définie, fixer la commande du
registre avec la vis de blocage placée en haut du boîtier.
Précision de mesure et critères applicables aux sections de con-
duit droites en amont du plénum d'équilibrage, voir Figure 1. Les
critères applicables aux sections de conduit droites dépendent
du type de perturbation en amont du boîtier de connexion. La
Figure 1 montre un coude, un changement de dimensions et un
raccord en T. Les autres types de perturbations exigent au mini-
mum 2xD section droite (D = diamètre de raccordement) pour
une précision de mesure de ± 10% du débit.
Le coefficient K est indiqué sur l'étiquette du produit. On pourra
également le retrouver sur notre site Internet dans les consignes
d'équilibrage correspondantes.
Entretien
Nettoyer au besoin le diffuseur avec de l'eau tiède et du liquide
vaisselle. Les conduits de ventilation sont accessibles en retirant
les rivets, la partie diffuseur étant ensuite extraite de sa fixa-
tion à clip. Lorsqu'on utilise le plénum de raccordement ALS, la
plaque de répartition est placée latéralement dans le plénum de
façon à pouvoir accéder au registre. Le registre doit alors être
tourné dans le sens anti-horaire pour le retirer de son support.
Voir figure 1.
20250605
Coefficient de performances (k-faktor)
ROC 160
+ALS 125-160
Tomelilla
Sweden k = XX / XX
k
q
q = débit d'air diffusé l/s
p = la pression pendant le réglage (Pa)
k = coefficient k
