Swegon ROCa 100 Manuel D'installation page 2

ROC

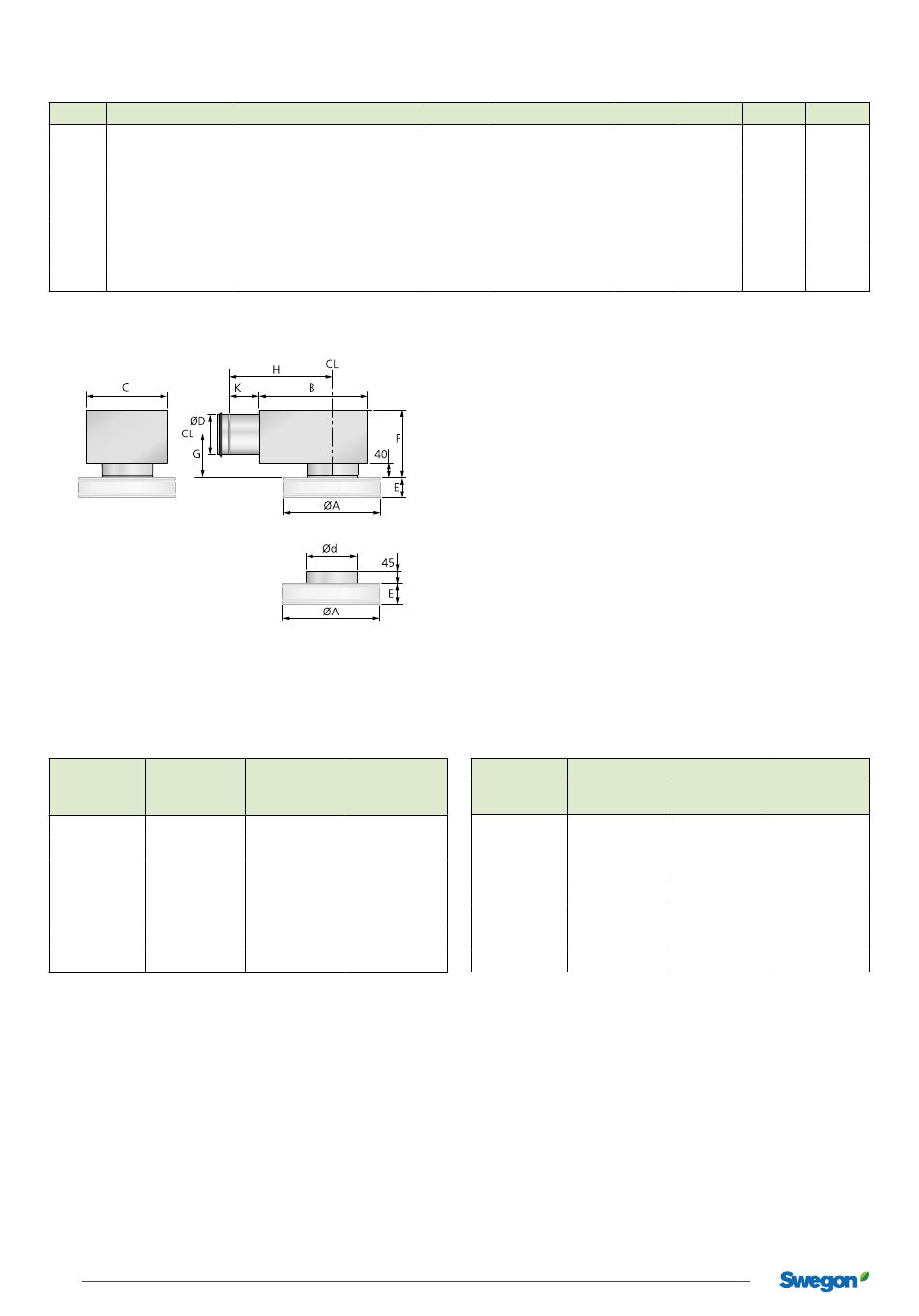

Dimensions et poids
Dim. A B
100 228 227
125 304 282
160 380 342
200 456 404
250 568 504
315 568 622
400 568 767
CL = Ligne centrale
Figure 3. ROC + ALS.
Coefficient de performances
Air introduit
ALSd ROCa
Taille Taille
80-100 100
100-125 125
125-160 160
160-200 200
200-250 250
250-315 315
315-400 400
Nombre de tubes de mesure: 1
2
Sous réserve de modifications sans avis préalable.
C ØD Ød
192 79 99
217 99 124
252 124 159
288 159 199
332 199 249
388 249 314
488 314 399
Air introduit
Coefficient de Couleur
performances du tube
4,6 Rouge
7,5 Rouge
11,6 Rouge
19,7 Rouge
32,6 Rouge
43,4 Rouge
52,1 Rouge
E F G
60 160 90
60 180 100
60 204 112
88 241 130
117 281 150
117 342 175
117 402 210
Air extrait
ALSd ROCa
Taille Taille
80-100 100
100-125 125
125-160 160
160-200 200
200-250 250
250-315 315
315-400 400
Nombre de tubes de mesure: 1
20250605
ROC inc. ALS
H K Poids, kg
200 50 1,2
270 80 1,8
315 80 2,6
375 100 3,9
465 115 6,0
575 140 5,9
712 175 5,6
Air extrait
Coefficient de Couleur
performances du tube
3,2 Transparent
4,5 Transparent
7,0 Transparent
12,0 Transparent
19,2 Transparent
28,6 Transparent
40,0 Transparent
Poids, kg
3,1
4,3
6,1
7,4
11,0
13,4
16,9
