Swegon ROEa 100 Manuel D'installation

ROEa
Installation - Équilibrage – Maintenance
Installation
Taille de l'ouverture: voir l'abaque de dimensionnement
du conduit. Placer le contre-cadre dans la plaque de
fixation et enfoncer celui-ci dans le conduit. Fixer de
l'intérieur au moyen de rivets. Remarque : le bord relevé
de la plaque de montage doit se trouver du côté mur. Lors
du positionnement des rivets, veiller à ce qu'ils ne gênent
pas la fixation du registre de reprise dans le contre-cadre.
Tourner le diffuseur dans les fixations à baïonnette du
contre-cadre.
Une fois l'équilibrage de la bouche d'extraction terminé,
fixer l'écran de protection au moyen des rivets en acier
fournis. Voir Figure 1.

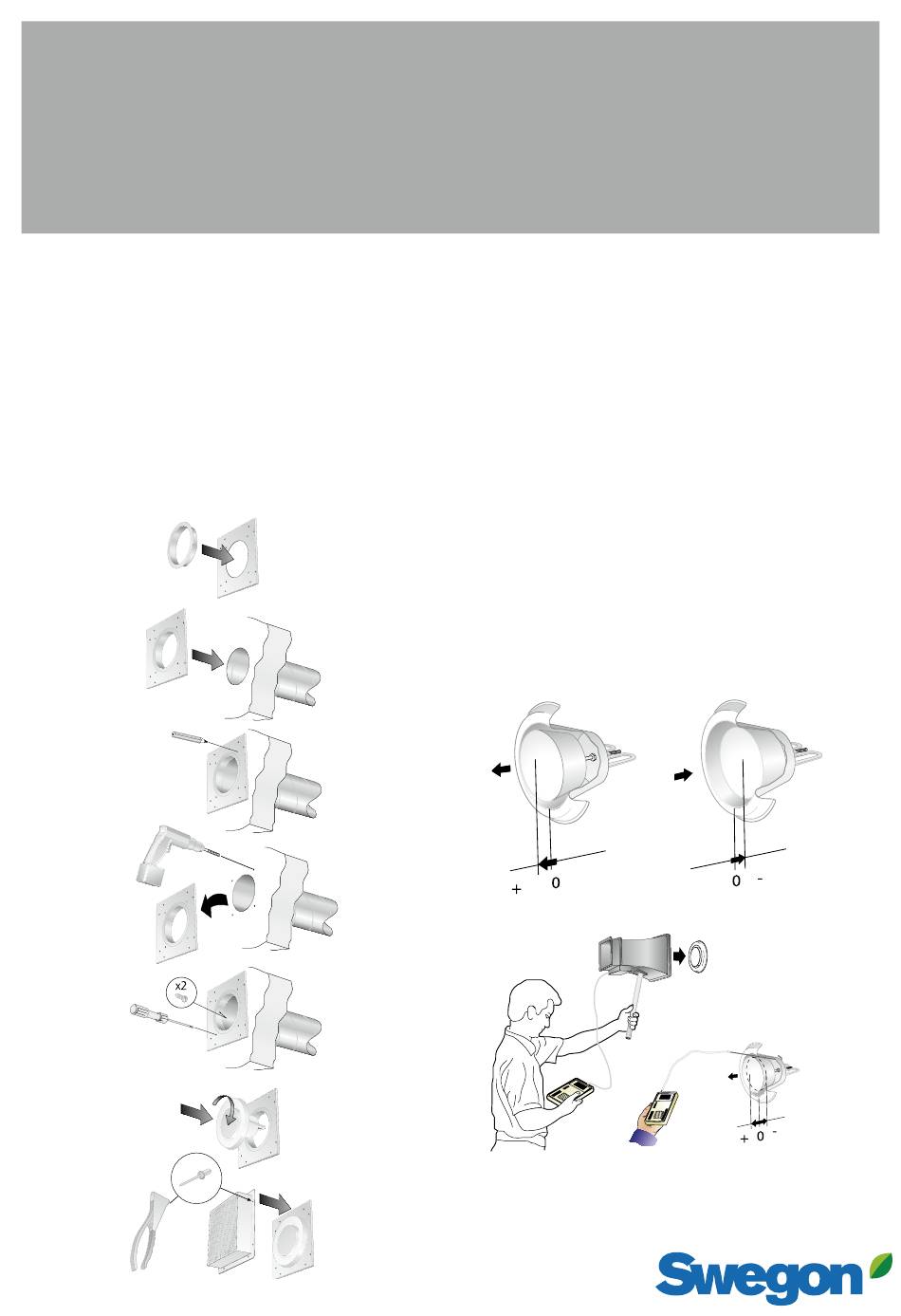

Figure 1. Installation.
Équilibrage
Tourner le cône intérieur vers la droite (-) pour augmenter
la perte de charge, et vers la gauche (+) pour la réduire.
Bloquer le cône en place en serrant l'écrou de serrage à
l'arrière de la bouche d'extraction.
Équilibrer la bouche d'extraction en mesurant la pression
ou le débit d'air. Mesurer la pression à l'aide d'un « cro-
chet dynamométrique », et le débit au moyen d'un débit-
mètre disponible dans le commerce. (Voir Figures 2 et 3.)
Le coefficient nominal de performances du diffuseur
(coefficient k) figure sur la plaque d'identification du pro-
duit ainsi que dans les instructions d'équilibrage sur www.
swegon.com.
Entretien
Si nécessaire, nettoyer la bouche d'extraction à l'eau tiède
additionnée de détergent pour vaisselle, ou à l'aspirateur
avec accessoire brosse. Pour accéder aux conduits afin
de les nettoyer, retirer l'écran de protection et sortir la
bouche d'extraction du contre-cadre par un mouvement
de rotation.
Figure 2. Mise en service.
Figure 3. Mise en service.
20240717
