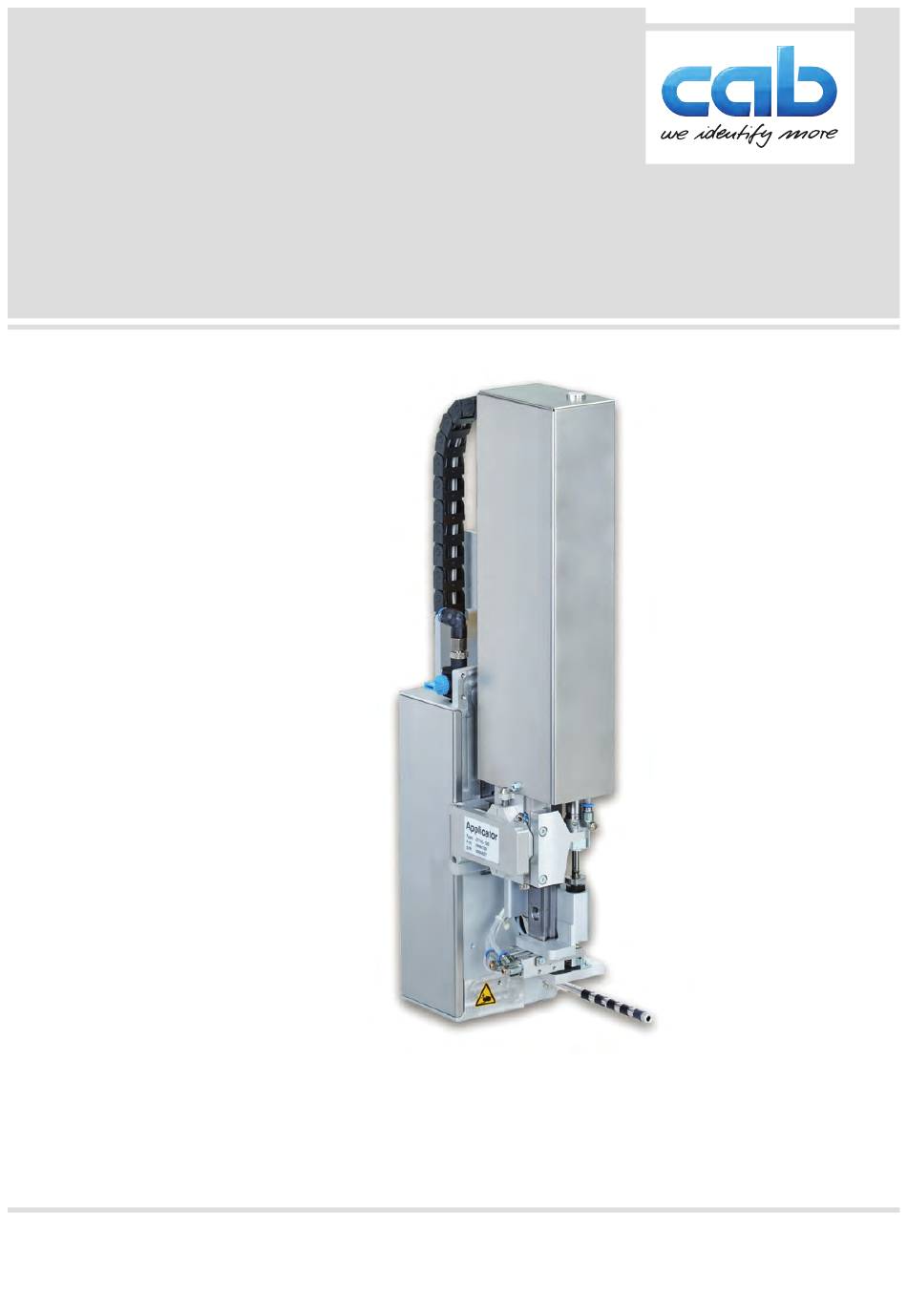

- Page 1 Notice d'assemblage Applicateur d'étiquettes de petites tailles HQ 4114 / HQ 4116 MADE IN GERMANY...
- Page 2 Pour vos questions ou suggestions veuillez vous adresser à cab Produkttechnik GmbH & Co KG. Traduction française Ce document est traduit depuis l'original en langue allemande. cab technologies ne peut être tenue pour responsable pour toute interprétation erronée de sa forme ou de son contenu.
- Page 3 Table des matières Introduction ............................4 Instructions ............................... 4 Usage prévu ............................. 4 Consignes de sécurité ..........................4 Étiquetage de sécurité ..........................5 Environnement ............................5 Description du produit ........................... 6 Détails importants ............................ 6 Données techniques ..........................6 Vue d'ensemble ............................7 Livraison ..............................
- Page 4 • L'appareil est conçu pour être utilisé en association avec une imprimante cab de la série HERMES Q. Une utilisation autre que celle prévue est à proscrire. Le fabricant ainsi que le revendeur décline toute responsabilité...
- Page 5 Introduction • Durant le fonctionnement de l'applicateur certaines pièces sont en mouvement. Cela est valable particulièrement autour de la semelle lorsque l'applicateur se déplace de sa position initiale vers la position d'étiquetage. S'assurer que les habits, cheveux, bijoux etc. des personnes à proximité n'entrent pas en contact avec ces parties en mouvement de l'appareil.
- Page 6 P découpe standard 25 mm, sur demande jusqu'à 110 mm. Applicateur d'étiquettes de petites tailles HQ 4114 L/R-200 HQ 4114 L/R-300 HQ 4114 L/R-400 HQ 4114 L/R-600 HQ 4116 L/R-200 HQ 4116 L /R-300 HQ 4116 L/R-400 Étiquetage du produit à...
- Page 7 Description du produit Vue d'ensemble Face avant Figure 2 Vue d'ensemble 5 Buse de soufflage de l'air de maintien 1 Capot 6 Vis moletée de fixation à l'imprimante 2 Coupleur d'air comprimé 3 Vanne d'arrêt de l'air comprimé 7 Charnières 4 Semelle (spécifique à...
- Page 8 Description du produit Livraison 1 Applicateur 2 Vis (livrées avec la semelle) 3 Semelle (spécifique à la commande) 4 Buse de soufflage (spécifique à la commande) 5 Documentation Figure 3 Livraison Information ! Conserver l'emballage d'origine pour tout transport éventuel. Précaution ! Détérioration de l'appareil et de ses mécanismes par l'humidité.
- Page 9 Montage Figure 4 Montage et démontage de l'applicateur Précaution ! La mise en route initiale, les réglages ainsi que le remplacement de composants ne doivent être réalisés que par un personnel qualifié (maintenance). Manuel de service Montage de l'applicateur 1. Accrocher les charnières de l'applicateur (1) dans celles de l'imprimante (2). 2.
- Page 10 Montage Montage et démontage du capot de protection Pour la première mise en route de l'applicateur ( 3.2 Retrait de la sécurité de transport) ou pour procéder à des réglages, il est nécessaire de retirer le capot (2). Remettre en place le capot après avoir effectué les réglages. Attention ! L'applicateur ne doit être utilisé...
- Page 11 Montage Montage de la buse de soufflage Montage de la buse de soufflage Figure 7 Il est possible de tourner la buse de soufflage (3) autour de son axe longitudinal. Cela permet d'optimiser la transmission de l'étiquette. 1. Desserrer la vis (1). 2. Insérer la buse de soufflage (3) dans l'emplacement A (2). 3.
- Page 12 Montage Positionnement de la semelle Afin d'assurer une fonction optimale de transmission à l'applicateur, il est nécessaire de positionner la semelle exactement au-dessus de l'étiquette décollée. Alignement de la semelle parallèlement à l'arête de décollement Le bord de la semelle doit être aligné parallèlement à l'arête de décollement de l'imprimante afin de pouvoir positionner exactement l'étiquette sur la semelle.
- Page 13 Montage 3.5.1 Déplacement de la semelle dans le sens Y 1 mm Figure 11 Déplacement du système de pose dans le sens Y Déplacement en Y (dans le sens d'impression) 1. Couper l'air comprimé et retirer le tuyau du régulateur de débit (5). Retirer le vérin compact manuellement. Position de transfert de l'étiquette 2.
- Page 14 Montage 3.5.2 Déplacement de la semelle dans le sens Z Figure 12 Déplacement du système de pose dans le sens Z Déplacement en Z (hauteur) 1. Couper l'air comprimé et retirer le tuyau du régulateur de débit (4). Retirer le vérin compact manuellement. Position de transfert de l'étiquette 2.
- Page 15 Montage 3.5.3 Déplacement de la semelle dans le sens X Figure 13 Déplacement du système de pose dans le sens X Déplacement en X (latéral) 1. Desserrer la vis (3) sur le connecteur (5). 2. Déplacer le système de pose sur le support transversal (4) afin que la semelle (6) se situe au milieu de l'étiquette à...
- Page 16 Fonctionnement Mode normal S'assurer que toutes les connexions soient établies avant toute mise en route. Insérer les étiquettes et le ruban transfert. Documentation de l'imprimante Ouvrir la vanne d'arrivée d'air comprimé. Précaution ! Vérifier que la semelle ne soit pas recouverte d'une étiquette avant la mise sous tension de l'imprimante. Cela pourrait engendrer une mauvaise synchronisation du capteur de vide. ...
- Page 17 Configuration Information ! Les réglages dans le menu configuration de l'imprimante sont des réglages de base pour la combinaison imprimante - applicateur. De nouveaux réglages sont nécessaires lors du remplacement de l'applicateur ou de l'imprimante. Les réglages pour la tâche d'impression sont à effectuer prioritairement dans le logiciel. Des paramètres supplémentaires concernant les valeurs des décalages y sont disponibles. Les valeurs des décalages du menu configuration de l'imprimante et du logiciel s'additionnent lors du fonctionnement. Pour plus de détails sur la configuration de l'imprimante Manuel de configuration imprimante Réglages dans le menu de l'imprimante Information ! Ce manuel décrit uniquement le contenu spécifique du menu Étiquetage.
- Page 18 Configuration Paramètre Description Par défaut Mode Sélection du mode de pose Tamponnage, Déroulement, Soufflage Tamponnage Contrôle du vide Marche Contrôle de la transmission de l'étiquette par le capteur de vide. Prise pos. décollement Passif : la semelle attend l'étiquette avant l'arête de décollement. Passif Actif : la semelle se déplace vers l'arête de décollement et vient prendre l'étiquette.
- Page 19 Messages d'erreurs Messages d'erreurs de l'imprimante Pour plus d'informations sur les causes et les solutions aux erreurs de l'imprimante (manque étiquettes, charger ruban...) Documentation de l'imprimante. Correction du défaut : Rechercher la cause et les conséquences de l'erreur, telles que des étiquettes non posées pour resynchroniser le défilement du papier.
- Page 20 Messages d'erreurs Correction du défaut : Rechercher la cause de l'erreur. Acquitter l'erreur en appuyant sur Continuer, Répéter ou Annuler. Continuer continue d'imprimer l'étiquette suivante. Répéter réimprime l'étiquette défectueuse en cas d'erreur Étiquette non prise et Étiquette perdue. Annuler provoque l'annulation de la tâche d'impression.
- Page 21 Certifications Déclaration d'incorporation...
- Page 22 Certifications Déclaration UE de conformité...
