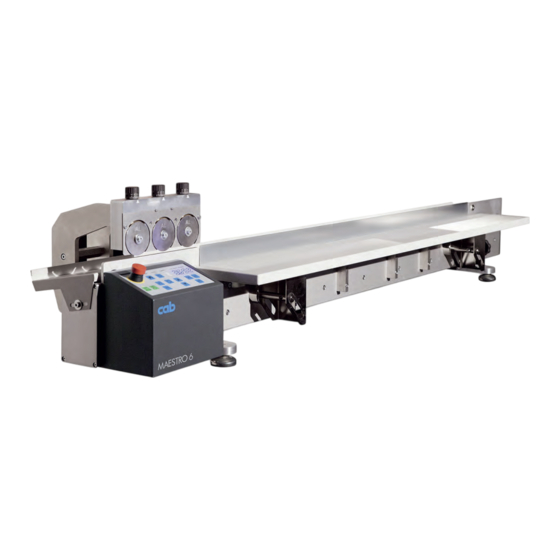

- Page 1 Manuel d'utilisation Séparateur de cartes MAESTRO 6 MADE IN GERMANY...
- Page 2 Cette documentation ainsi que sa traduction sont la propriété de cab Produkttechnik GmbH & Co KG. Tout usage, représentation, reproduction, distribution ou traduction, intégral ou partiel à d'autres fins que celles initialement prévues - en particulier l'achat de pièces de rechange pour un appareil vendu par cab, nécessite au préalable une autorisation écrite de cab.
-
Page 3: Table Des Matières
Table des matières Introduction ............................4 Instructions ............................... 4 Usage prévu ............................. 4 Consignes de sécurité ..........................4 Étiquetage de sécurité ..........................5 Environnement ............................5 Données techniques ..........................6 Livraison ..............................7 Panneau de commande ......................... 8 Mise en service ............................9 Connexions .............................. -
Page 4: Introduction
Introduction Instructions Dans cette documentation les informations importantes sont marquées comme décrit ci-après : Danger ! Indique une situation présentant un danger grave et imminent pour la santé ou la vie par une tension électrique dangereuse. Danger ! Indique une situation présentant un niveau de risque élevé qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves. -
Page 5: Étiquetage De Sécurité
Introduction • S'assurer que les habits, cheveux, bijoux etc. des personnes à proximité soient tenus à l'écart du champ de fonctionnement des lames de l'appareil. • Dans une situation critique presser l'interrupteur d'arrêt d'urgence (rouge). Celui-ci se trouve sur le panneau de commande à... -
Page 6: Données Techniques
Données techniques MAESTRO 6/X03 MAESTRO 6 Données techniques 6/603 6/903 6/1203 6/1503 Données techniques communes Lame circulaire diamètre 60 mm Principe de séparation Vitesse de séparation jusqu'à 500 mm/s côté composants lame circulaire jusqu'à 250 mm/s si aluminium côté soudure lame linéaire... -
Page 7: Livraison
Livraison Figure 1 Livraison Maestro 6 Câble d'alimentation Outil de réglage Pédale de déclenchement Clé six pans DIN911 2,5mm Clé six pans DIN911 4mm Clé six pans DIN911 5mm Documentation... -
Page 8: Panneau De Commande
Panneau de commande 11 12 15 16 17 18 19 20 21 Figure 2 Panneau de commande Interrupteur d'arrêt Met le séparateur hors tension. d'urgence Voyant home Clignote lorsque l'appareil est sous tension mais qu'il ne se trouve pas en position initiale. -
Page 9: Mise En Service
Mise en service Connexions Précaution ! Détérioration de l'appareil par l'humidité. Installer l'appareil uniquement dans des endroits secs et protégés de toute projection d'eau. Information ! Dégraisser les lames avec un chiffon doux avant la première utilisation. Figure 3 Connexions ... -
Page 10: Mise En Marche
Mise en service Information ! L'appareil offre la possibilité de séparer les cartes en plusieurs étapes et donc de les séparer délicatement. Dans ce cas, plus il y a de coupes avec une réduction de l'écartement de la lame supérieure et inférieure, plus le processus de coupe ménagera la matière et les composants. -
Page 11: Réglage De La Distance Entre La Lame Circulaire Et La Lame Linéaire
Mise en service Réglage de la distance entre la lame circulaire et la lame linéaire Figure 7 Réglage de la distance entre les lames Les réglages suivants s'appliquent aux trois lames circulaires et doivent être effectués individuellement. 1. Desserrer le levier de serrage (4) en le tournant dans le sens antihoraire jusqu'à ce que le bouton de réglage (1) puisse être tourné. -
Page 12: Recommandations Concernant Les Profondeurs De Coupe - Lame Circulaire 60
Mise en service Recommandations concernant les profondeurs de coupe - lame circulaire 60 En fonction de l'épaisseur résiduelle et du mode de coupe Information ! Plus le nombre d'étapes de coupe est important, plus le processus de coupe ménagera la carte de circuit imprimé assemblée. La plus petite distance entre les lames doit être réglée afin que les cartes de circuit imprimé... -
Page 13: Réglage De La Longueur De Coupe
Mise en service Réglage de la longueur de coupe Information ! La longueur de coupe doit être réglée selon la carte à séparer, sinon l'affichage de la longueur de coupe (mileage) indiquera une valeur irréaliste. Sens de coupe Longueur de coupe Figure 10 Limiter la longueur de coupe 1. Appuyer sur la touche P1 (1) jusqu'à ce que le chariot porte-lames se soit déplacé en position P1. 2. -
Page 14: Réglage De La Vitesse De Coupe
Mise en service Réglage de la vitesse de coupe Figure 12 Réglage de la vitesse de coupe La vitesse de coupe peut être ajustée en 5 paliers. Le palier de vitesse est affiché dans l'affichage speed (1). ≙ Palier Vitesse des lames ≙... -
Page 15: Réglage Du Mode De Coupe
Mise en service 5.10 Réglage du mode de coupe Figure 13 Réglage du mode de coupe 1. Mode - Appuyer sur la pédale de déclenchement et le chariot ne se déplace entre P1 et P2 que dans un sens. - Appuyer à nouveau sur la pédale et le chariot se déplace entre P1 et P2 dans le sens opposé. Seules deux profondeurs de coupe sont réglables, car la coupe se fait dans les deux sens de mouvement du chariot. -
Page 16: Fonctionnement
Fonctionnement Mettre l'appareil sous tension avec l'interrupteur (1). Le voyant home clignote. Figure 14 Interrupteur 1. Appuyer sur la touche home. 2. L'appareil se déplace vers sa position initiale(home) et le voyant home reste allumé en permanence. 3. Appuyer sur la pédale de déclenchement et la maintenir enfoncée. - L'appareil se déplace vers la position de départ (déterminée par P1) ou à... -
Page 17: Types De Lames Circulaires
Types de lames circulaires Lame circulaire Ø60 Figure 16 Variante avec 3x lames circulaires 60 La variante avec lame circulaire 60 est disponible dans une disposition de trois lames. Ainsi différentes profondeurs de coupe sont réglables sur les lames et une séparation de cartes de circuit imprimé en aluminium est également possible. -
Page 18: Lame Circulaire Ø185
Types de lames circulaires Lame circulaire Ø185 Figure 20 Variante avec lame circulaire 185 La variante avec lame circulaire 185 est destinée à la séparation des cartes de circuit imprimé FR4 avec des hauteurs de composants jusqu'à 63 mm. Figure 21 Espaces libres - hauteurs de composant possibles avec lame circulaire 185... -
Page 19: Remplacement Des Lames
Remplacement des lames Un changement de lame est nécessaire lors d'une usure, de dommages ou d'un changement de matière. Risque de blessure aux mains ! Porter des gants de protection lors du remplacement de la lame. Danger ! Danger d'être coupé par la lame en rotation ! Mettre l'appareil hors tension et débrancher le câble d'alimentation avant le montage/démontage ! Lame circulaire Ø60 Figure 22 Remplacement des lames - Lame circulaire 60... -
Page 20: Remplacement Des Lames Linéaires
7. Effectuer maintenant l'alignement horizontal des lames linéaires (3). chapitre suivant Alignement des lames linéaires 1. Retirer l'outil de réglage (3) du pack d'accessoires du MAESTRO 6 et le fixer à l'équerre (4). 2. Visser l'équerre (4) avec l'outil de réglage (3) sur le côté du chariot porte-lame. -
Page 21: Changement Du Type De Lame
Alignement du porte-lames Figure 27 Alignement du porte-lames 1. Retirer l'outil de réglage (3) du pack d'accessoires du MAESTRO 6 et le monter sur le bras droit. 2. Visser le bras avec l'outil de réglage (3) sur le côté du profilé support. -
Page 22: Certifications
La présente déclaration perd sa validité en cas de modification de l'appareil ou du détournement de son usage d'origine non autorisés par le fabricant. Appareil : Séparateur de cartes Modèle : MAESTRO 6 Directives et normes UE appliquées Directive 2006/42/CE relative aux machines • EN ISO 12100:2010 •...
