Connexions

REMARQUE : Ne connectez/déconnectez pas les câbles lorsque vous allumez le moniteur ou un autre équipement externe, cela
pourrait entraîner une perte de l'image du moniteur.
Avant d'établir les connexions :
* Commencez par éteindre tous les équipements connectés et effectuez les connexions.
* Reportez-vous au manuel de l'utilisateur fourni avec chaque appareil.

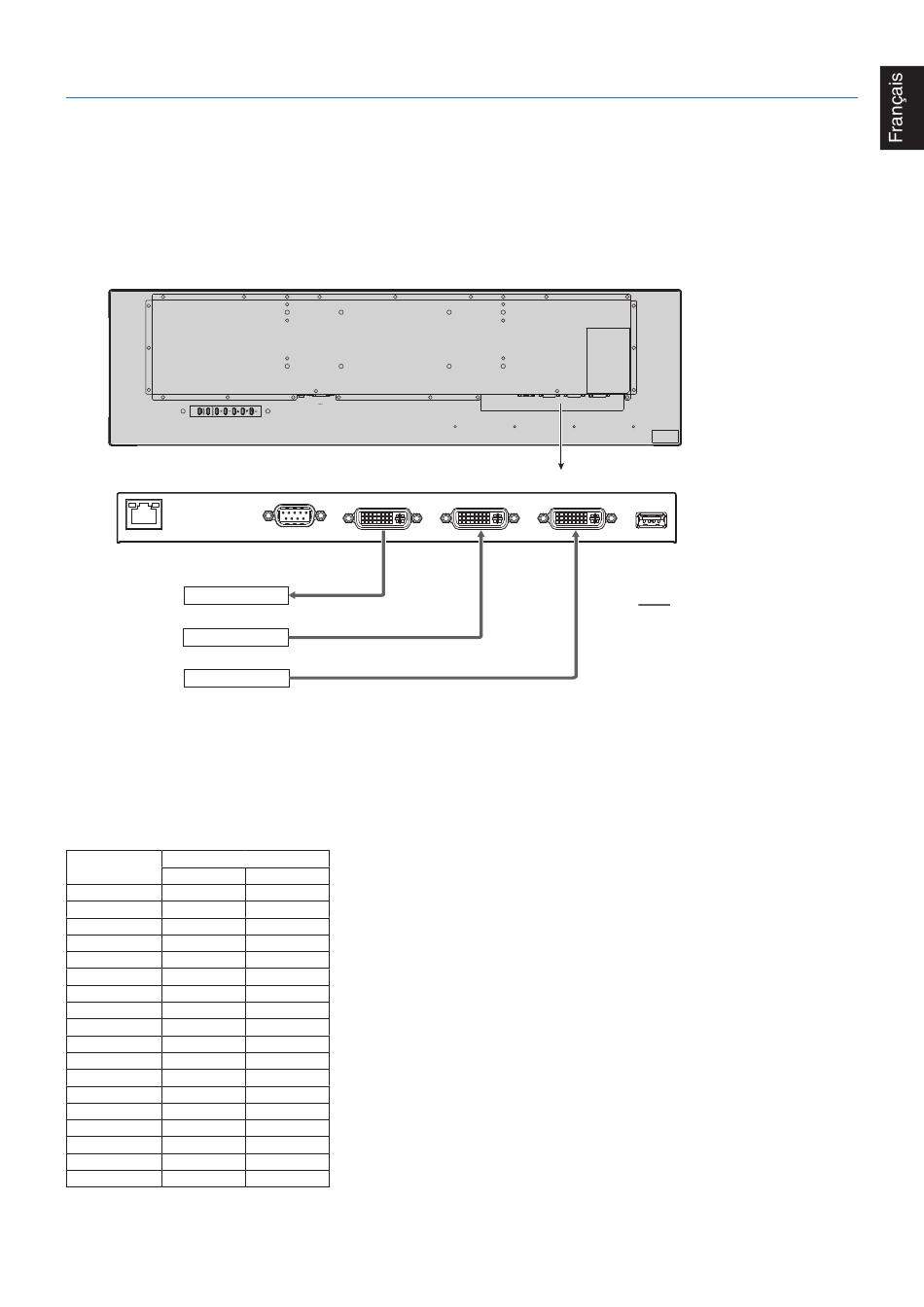

Diagramme de câblage
Deuxième moniteur *
Ordinateur (DVI-D)
Ordinateur (DVI-D)
* : Plusieurs moniteurs connectés en guirlande ont une limite aux moniteurs connectables.

Connexion d'un ordinateur personnel

La connexion de votre ordinateur à votre moniteur LCD vous permettra de reproduire la sortie du signal vidéo de votre ordinateur.
Certaines cartes d'affichage peuvent ne pas être en mesure de prendre en charge la résolution requise pour une reproduction
correcte de l'image.
Votre moniteur LCD affiche une image correcte en ajustant automatiquement le signal de synchronisation prédéfini en usine.
<Synchronisation typique du signal préréglé en usine>
Fréquence de balayage
Résolution
Horizontale
640 x 480 31,5 kHz
800 x 600 37,9 kHz
1024 x 768 48,4 kHz
1280 x 720 45,0 kHz
1280 x 768 47,8 kHz
1280 x 800 49,7 kHz
1280 x 1024 64 kHz
1360 x 768 47,7 kHz
1366 x 768 47,7 kHz
1400 x 1050 65,3 kHz
1440 x 900 55,9 kHz
1600 x 1200 75,0 kHz
1680 x 1050 65,3 kHz
1920 x 480* 29,9 kHz
1
1920 x 540 33,6 kHz
1920 x 960 59,7 kHz
1920 x 1080 67,5 kHz
1920 x 1200 74,6 kHz
*1 : Résolution recommandée.
DVI OUT
Verticale
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
60 Hz
Français-13
DVI1 DVI2
Lignes continues
= signal vidéo
