- Page 1 Autotransformer TUA 1 Autotransformer TUA 2 Manuel d'instructions 0459 302 001 FR 090901 Valid for serial no. 303-xxx-xxxx...
- Page 2 1 DIRECTIVE ............2 SÉCURITÉ...
- Page 3 DIRECTIVE CERTIFICAT DE CONFORMITÉ ESAB AB, Welding Equipment, SE-695 81 Laxå Suède, certifie que la unité Autotransformer TUA 1, Autotransformer TUA 2 à partir du numéro de série 303 est construite et testée, conformément à la norme EN 60974-1 et EN 60974-10 (Class A) selon les conditions de la directive (2006/95/CEE) et (2004/108/CEE).

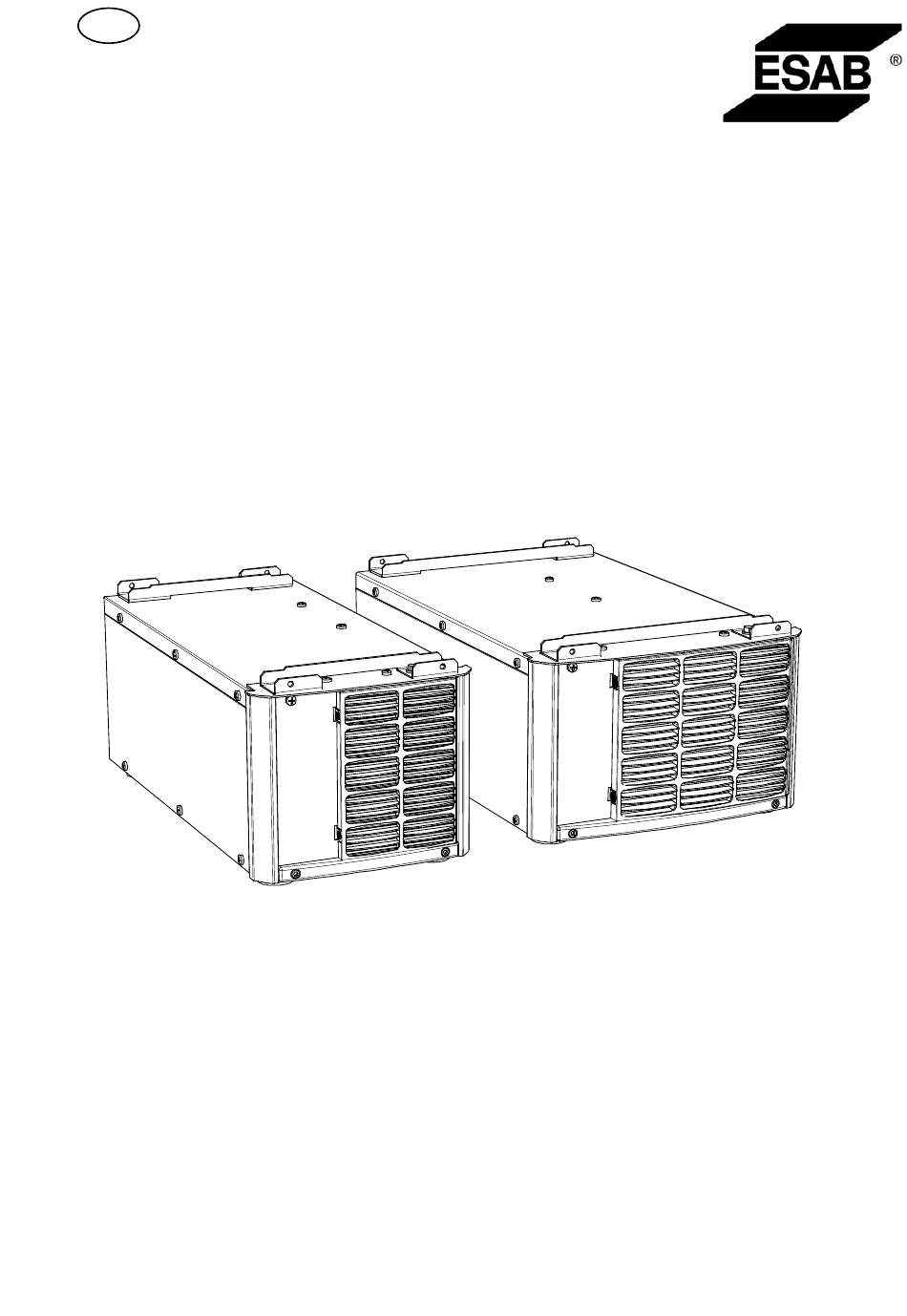

- Page 4 Les autotransformateurs TUA 1 et TUA 2 sont conçus pour la plupart des postes de soudage ESAB. Deux versions sont disponibles : TUA 1 étroit TUA 2 large Voir les accessoires ESAB en page 14. Équipement L'autotransformateur est fourni complet avec mode d'emploi. - 4 - bu17d1fa...
- Page 5 CARACTÉRISTIQUES TECHNIQUES REMARQUE! Lorsqu'il est connecté à une alimentation électrique, les caractéristiques techniques de l'autotransformateur s'appliquent. Autotransformateur TUA 1 Autotransformateur TUA 2 Tension d'alimentation 208/230/400/460/475/500/575V, 208/230/400/460/475/500/575V, $10%, 3 50/60 Hz $10%, 3 50/60 Hz Courant primaire 85/77/43/38/37/35/30 A 85/77/43/38/37/35/30 A max.
- Page 6 Alimentation secteur B Sortie d'alimentation du générateur. A Raccordement au secteur. Vérifiez que la tension d'alimentation de l'autotransfor mateur est correcte et que l'installation est protégée par un fusible de calibre approprié. L'installation doit être reliée à la terre, conformément aux réglementations en vigueur.
- Page 7 ESAB agréé. Utiliser exclusivement des pièces de rechange et pièces d'usure ESAB d'origine. Autotransformer TUA 1 / Autotransformer TUA 2 est conçue et éprouvée conformé ment à la norme internationale et européenne EN 60974-1 et EN 60974-10. Il incombe à...
- Page 8 Instructions d'assemblage - 8 - bu17m11a...
- Page 9 Schéma - 9 - bu17e11a...
- Page 10 Instructions de branchement - 10 - bu17c11a...
- Page 11 - 11 - bu17c11a...
- Page 12 Ordering no. Denomination 0459 144 880 Autotransformer TUA 1 Narrow 0459 145 880 Autotransformer TUA 2 Wide 0459 302 990 Spare part list The spare parts list is available on the Internet at www.esab.com - 12 - Edition 090901 bu17o11a...
- Page 13 Autotransformer TUA 1, Autotransformer TUA 2 Liste de pièces détachées Item Ordering no. Denomination 0458 398 001 Filter 0458 383 001 Front grill - 13 - Edition 090901 bu17s...
- Page 14 Autotransformer TUA 1, Autotransformer TUA 2 Accessoires Handle (1 piece) with mounting screws Narrow ........
