Manuels Connexes pour ESAB Caddy TA33
Sommaire des Matières pour ESAB Caddy TA33

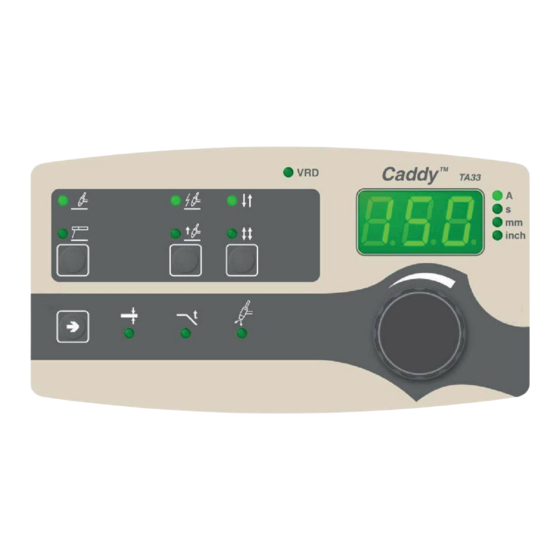

- Page 1 Caddy® TA33, TA34 Manuel d'instructions 0460 447 176 FR 20131022 Valid from program version 1.35P...
-
Page 2: Table Des Matières
CODES D’ERREUR .................... 17 Généralités......................17 Liste des codes d’erreur..................17 Description des codes d’erreur ................17 COMMANDE DE PIÈCES DE RECHANGE ............19 NUMÉROS DE COMMANDE ..................20 Sous réserve de modifications techniques sans avertissement préalable. 0460 447 176 © ESAB AB 2013... -
Page 3: Introduction
Affichage de la fonction VRD (tension réduite de circuit ouvert) activé ou désactivé. REMARQUE Cette fonction n’est disponible que sur les générateurs compatibles. Indication du paramètre affiché à l’écran: intensité (A), temps (s) ou épaisseur de tôle (mm/pouce) 0460 447 176 - 3 - © ESAB AB 2013... -
Page 4: Panneau De Commande Ta34
, modification des données de soudage via la gâchette de la torche ou via le raccordement d'une commande à distance Affichage de la fonction VRD (tension réduite de circuit ouvert) activé ou désactivé. 0460 447 176 - 4 - © ESAB AB 2013... - Page 5 « mémoire de données de soudage ». La valeur mesurée qui s'affiche à l'écran pour la tension V de l'arc et le courant de soudage A constituent une valeur moyenne arithmétique = valeur moyenne rectifiée. 0460 447 176 - 5 - © ESAB AB 2013...
-
Page 6: Soudage Tig
Il s'agit de fonction Tig masquées, voir description dans la partie « Fonctions Tig masquées ». Il est impossible de modifier ces fonctions en cours de soudage. La plage de réglage dépend de l’alimentation utilisée. 0460 447 176 - 6 - © ESAB AB 2013... -
Page 7: Symboles Et Fonctions
35 V, un message d'erreur (16) s'affiche et le processus de soudage est bloqué tant que le message est à l'écran. Contactez un technicien agréé ESAB pour activer cette fonction. SOUDAGE TIG Le soudage TIG fait fondre le métal de la pièce à souder au moyen d'un arc amorcé... - Page 8 Avec la fonction Démarrage HF, l'arc est amorcé par une étincelle partant de l'électrode vers la pièce à souder, créée au moment où l'électrode est approchée de la pièce à souder. 0460 447 176 - 8 - © ESAB AB 2013...
- Page 9 (paramétrée par la fonction Slope up, si celle-ci est activée). Lorsque l’on relâche la gâchette (2), le courant est réduit (ou la fonction Slope down se déclenche) et l’arc s’éteint. Le cas échéant, le post-flux de gaz est libéré. 0460 447 176 - 9 - © ESAB AB 2013...
- Page 10 Modification des paramètres de la gâchette Cette fonction permet, en appuyant deux fois sur la gâchette du pistolet, de passer d’un jeu de paramètres mémorisé à l’autre. Uniquement applicable au soudage TIG. 0460 447 176 - 10 - © ESAB AB 2013...
-
Page 11: Fonctions Tig Masquées
« doucement », ce qui permet à l'opérateur de bien la positionner avant que la puissance sélectionnée soit atteinte. Unités de mesure 0 = pouce/min, 1 = mm/min, Valeur par défaut = 1 0460 447 176 - 11 - © ESAB AB 2013... - Page 12 Lorsque l’intensité max. est de 100 A et que l’intensité min. doit être de 90 A, régler sur 90% la fonction masquée d’intensité minimale. Cette fonction s'applique également lorsque le courant de fond est défini avec un TIG pulsé. 0460 447 176 - 12 - © ESAB AB 2013...
-
Page 13: Soudage Mma
35 V, un message d'erreur (16) s'affiche et le processus de soudage est bloqué tant que le message est à l'écran. Contacter un technicien agréé ESAB pour activer cette fonction. Soudage MMA Le soudage MMA est également appelé « soudage à électrode enrobée ». L’arc fait fondre l’électrode et son enrobage forme un laitier protecteur. -
Page 14: Fonctions Masquées Mma
• ™ Arc Plus (0) est recommandé avec les électrodes de base • ™ Arc Plus II (1) est recommandé avec les électrodes de base 0460 447 176 - 14 - © ESAB AB 2013... - Page 15 Lorsque l’intensité max. est de 100 A et que l’intensité min. doit être de 50 A, régler sur 50 % la fonction masquée d'intensité minimale. Lorsque l’intensité max. est de 100 A et que l’intensité min. doit être de 90 A, régler sur 90 % la fonction d’intensité minimale. 0460 447 176 - 15 - © ESAB AB 2013...
-
Page 16: Mémoire Des Paramètres De Soudage
Pour basculer d’un jeu de paramètres mémorisé à l’autre, appuyez sur le bouton La mémoire des paramètres possède une batterie de secours qui permet de conserver les paramètres lorsque la machine est hors tension ou débranchée. 0460 447 176 - 16 - © ESAB AB 2013... -
Page 17: Codes D'erreur
Tension de circuit ouvert élevée VRD La tension de circuit ouvert était trop élevée. Solution: Mettre l’unité hors tension pour la réinitialiser. Si le problème persiste, appeler le service technique. 0460 447 176 - 17 - © ESAB AB 2013... - Page 18 Unité de refroidissement déconnectée L’unité des données de soudage n'est plus en contact avec l’unité de refroidissement. Le soudage est interrompu. Solution: Vérifier le câblage. Si le problème persiste, appeler le service technique. 0460 447 176 - 18 - © ESAB AB 2013...
-
Page 19: Commande De Pièces De Rechange
6 COMMANDE DE PIÈCES DE RECHANGE COMMANDE DE PIÈCES DE RECHANGE Les pièces de rechange peuvent être commandées auprès de votre distributeur ESAB. Voir la quatrième de couverture de ce document. À la commande, mentionnez le type de produit, le numéro de série, la désignation et la référence correspondant à la liste des pièces. Cette information permet un meilleur traitement des commandes et garantit la conformité... -
Page 20: Numéros De Commande
0460 447 190 Instruction manual LV 0460 447 191 Instruction manual SI 0460 447 192 Instruction manual LT 0460 447 193 Instruction manual CN Instruction manuals and the spare parts list are available on the Internet at www.esab.com 0460 447 176 - 20 - © ESAB AB 2013... - Page 21 NUMÉROS DE COMMANDE 0460 447 176 - 21 - © ESAB AB 2013...
